8.1.5 BE-Abwurfbehälter für den SIPLACE TwinHead
Für den SIPLACE TwinHead kann ein BE-Abwurfbehälter installiert werden. Er ist neben dem
Finepitch-Visionmodul positioniert.
8
Abb. 8.1 - 21 BE-Abwurfbehälter für den SIPLACE TwinHead
Betriebsanleitung SIPLACE CA-Serie 8 Stationserweiterungen
Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT 8.2 Sensor für den BE-Abwurfbehälter
473
8.2 Sensor für den BE-Abwurfbehälter
[00116848-xx] Abfrage BE-Abwurfbehälter X-Serie/D3
Der Sensor für den BE-Abwurfbehälter überwacht, ob der Abwurfbehälter korrekt in seiner Halte-
rung sitzt.
– Wurde der Abwurfbehälter nicht korrekt eingesetzt, kann der Automat nicht gestartet werden.
– Springt der Abwurfbehälter während des Bearbeitungsprozesses aus seiner Halterung, wird
der Automat sofort angehalten, um einen Kopfcrash zu vermeiden.
Jeder Abwurfbehälter kann mit einem eigenen Sensor überwacht werden.
8
8.3 BE-Kamera für den TwinStar, FC-Kamera
8.3.1 BE-Kamera stationär P&P, Typ 25, 16 x 16, digital (FC-Kamera)
Artikel-Nr. 00119718-xx BE-Kamera stationär 16x16 digital, Typ 25
HINWEIS
Wir empfehlen, an Stellplätzen ohne SWS bei Einsatz eines
SIPLACE SpeedStar (C&P20 M) den optionalen Sensor für den BE-Abwurfbehälter zu in-
stallieren.
8 Stationserweiterungen Betriebsanleitung SIPLACE CA-Serie
8.3 BE-Kamera für den TwinStar, FC-Kamera Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT
474
8

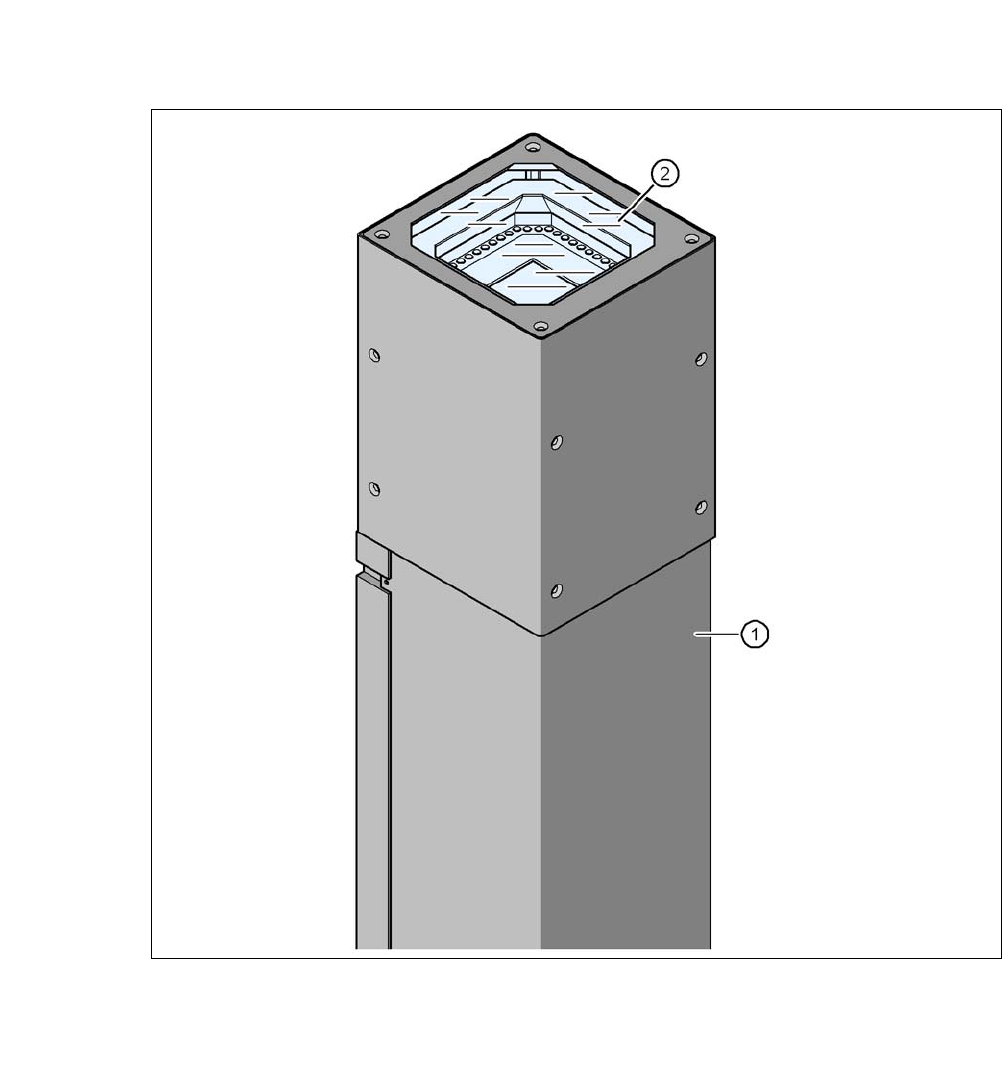

Abb. 8.3 - 1 BE-Kamera stationär, P&P, Typ 25, 16 x 16, digital (FC-Kamera)
(1) Kameragehäuse mit integrierter Kamera und Kameraverstärker
(2) Glasplatte - darunter Beleuchtungs- und Optikebenen
