Betriebsanleitung SIPLACE CA-Serie 8 Stationserweiterungen Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DR AFT 8.4 BE-Kamera für den MultiStar 477 8.4.1.1 Bauelementespektrum Eine Übersicht über Baue lemente, die mit …
8 Stationserweiterungen Betriebsanleitung SIPLACE CA-Serie
8.4 BE-Kamera für den MultiStar Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT
476
8.4 BE-Kamera für den MultiStar
8.4.1 BE-Kamera stationär P&P, Typ 33, 55 x 45, digital
Artikel-Nr. 00119782-xx Stationäre Kamera für den CPP-Kopf
8

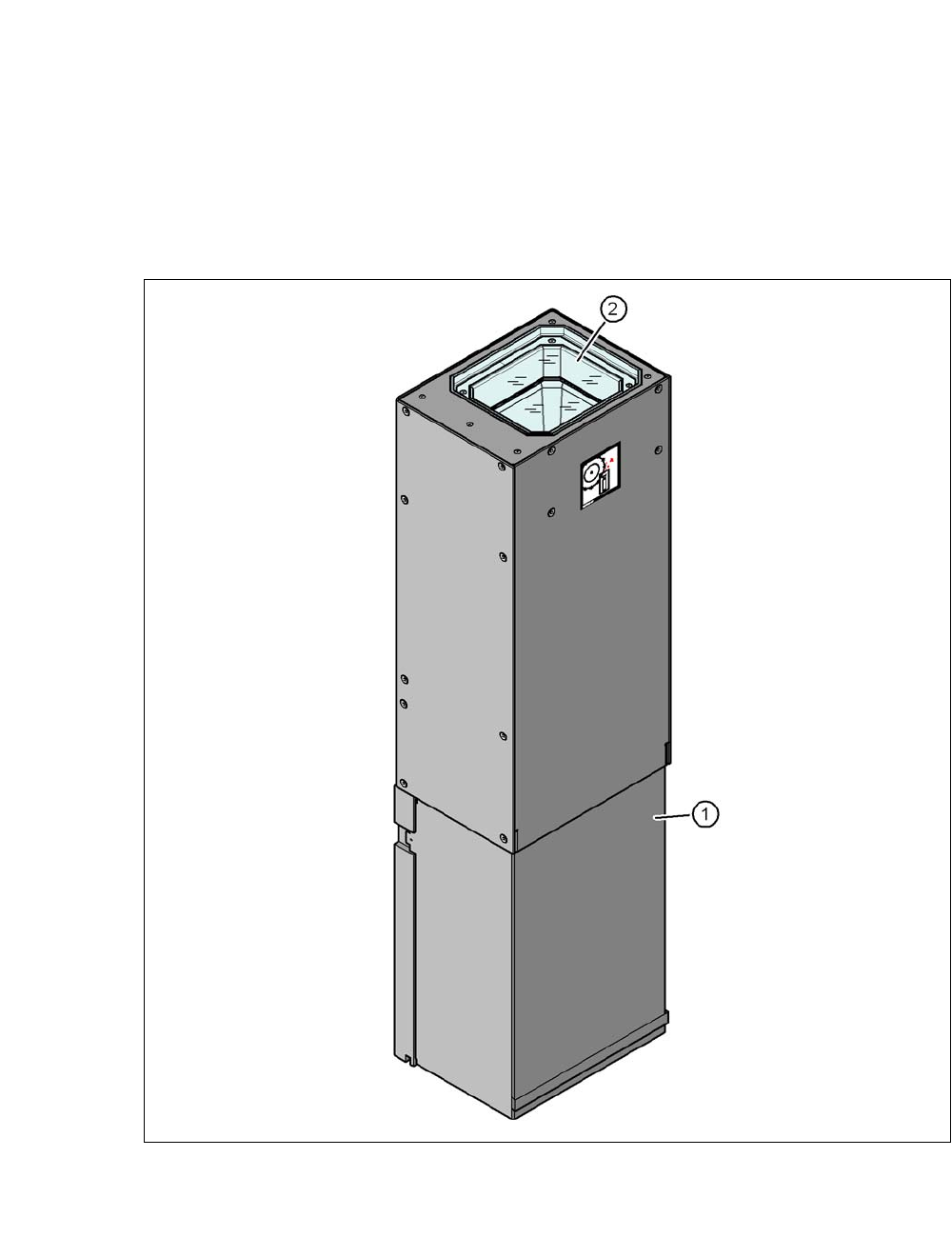

Abb. 8.4 - 1 Aufbau der BE-Kamera stationär P&P, Typ 33, 55 x 45, digital
(1) Kameragehäuse mit integrierter Kamera und Kameraverstärker
(2) Glasplatte - darunter Beleuchtungs- und Optikebenen
Betriebsanleitung SIPLACE CA-Serie 8 Stationserweiterungen
Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT 8.4 BE-Kamera für den MultiStar
477
8.4.1.1 Bauelementespektrum
Eine Übersicht über Bauelemente, die mit der stationären Kamera zentriert werden, finden Sie in
Abschnitt 3.5.2.3
, Seite 133.
8.4.1.2 Technische Daten
8
8
BE-Maße 0,5 x 0,5 mm² bis 55 x 45 mm²
BE-Spektrum 0402, MELF, SO, PLCC, QFP, Elektrolytkondensatoren, BGA
Min. Beinchenraster 0,3 mm
Min. Beinchenbreite 0,15 mm
Min. Ballraster 0,35 mm
Min. Balldurchmesser 0,2 mm
Gesichtsfeld 65 x 50 mm²
Beleuchtungsart Auflicht (6 frei programmierbare Ebenen)
8 Stationserweiterungen Betriebsanleitung SIPLACE CA-Serie
8.5 LP-Kamera Multicolor, Typ 24, digital Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT
478
8.5 LP-Kamera Multicolor, Typ 24, digital
8.5.1 Aufbau
[00119774-xx] LP-Kamera, X-Serie, Multicolor, Typ 24
8
Abb. 8.5 - 1 LP-Kamera Multicolor, Typ 24, digital
(1) LP-Kameraoptik und Beleuchtung
(2) Kameraverstärker
(3) Beleuchtungssteuerung
8
8.5.2 Technische Daten
8
Gesichtsfeld 5,7 mm x 5,7 mm
Abstand der Fokusebene 28 mm
Beleuchtungsart Auflicht (5 frei programmierbare Ebenen)
Passmarkengröße 0,3 mm bis 2,5 mm Kantenlänge bei einer LP-Transporttoleranz
von ± 1,0 mm
bis 3,0 mm Kantenlänge bei einer LP-Transporttoleranz von
< 1,0 mm
Schlechtmarkengröße 0,3 mm bis 3,0 mm Kantenlänge
