8.4.1.1 Bauelementespektrum
Eine Übersicht über Bauelemente, die mit der stationären Kamera zentriert werden, finden Sie in
Abschnitt 3.5.2.3
, Seite 133.
8.4.1.2 Technische Daten
8
8
BE-Maße 0,5 x 0,5 mm² bis 55 x 45 mm²
BE-Spektrum 0402, MELF, SO, PLCC, QFP, Elektrolytkondensatoren, BGA
Min. Beinchenraster 0,3 mm
Min. Beinchenbreite 0,15 mm
Min. Ballraster 0,35 mm
Min. Balldurchmesser 0,2 mm
Gesichtsfeld 65 x 50 mm²
Beleuchtungsart Auflicht (6 frei programmierbare Ebenen)
8 Stationserweiterungen Betriebsanleitung SIPLACE CA-Serie
8.5 LP-Kamera Multicolor, Typ 24, digital Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT
478
8.5 LP-Kamera Multicolor, Typ 24, digital
8.5.1 Aufbau
[00119774-xx] LP-Kamera, X-Serie, Multicolor, Typ 24
8

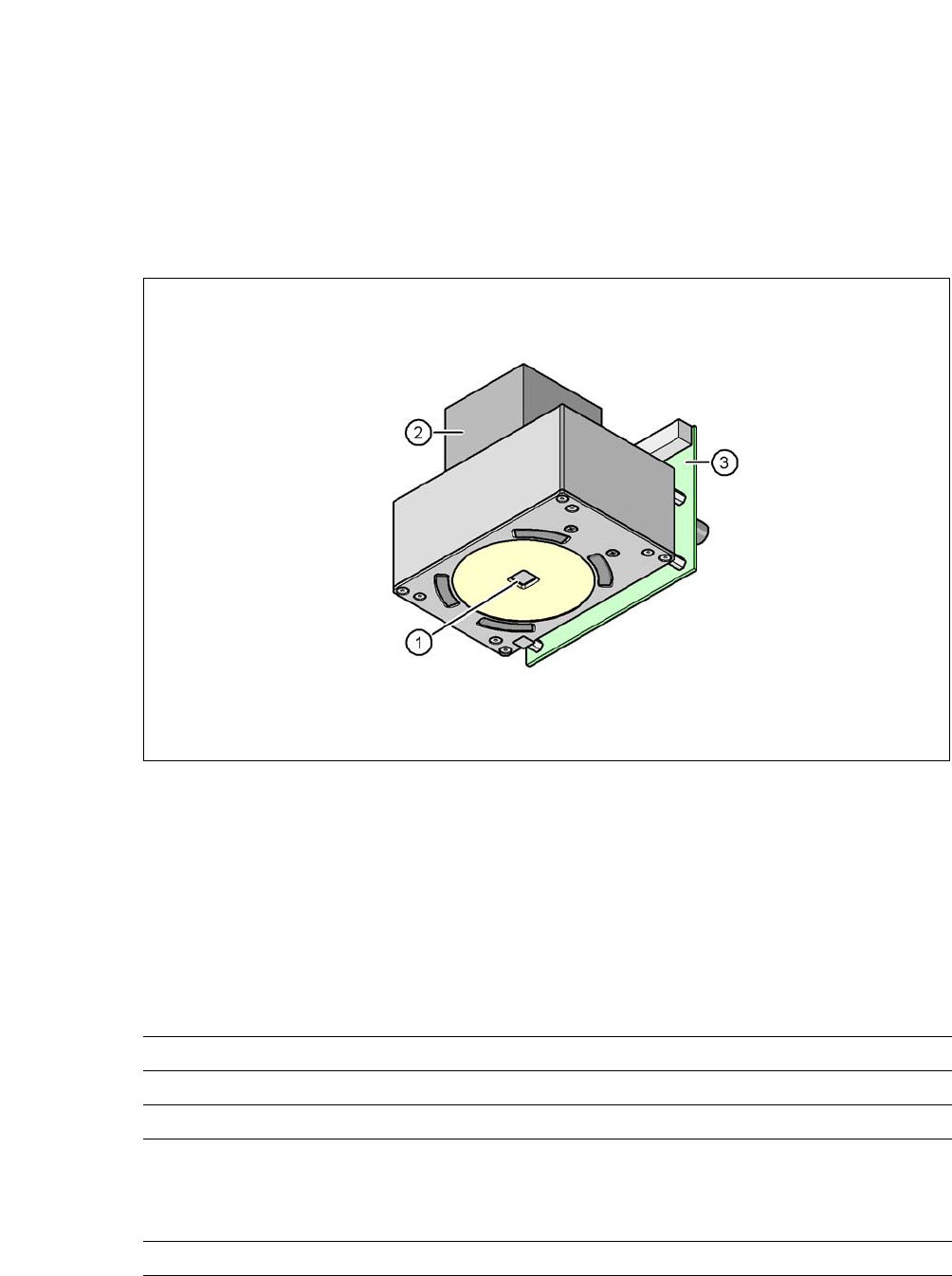

Abb. 8.5 - 1 LP-Kamera Multicolor, Typ 24, digital
(1) LP-Kameraoptik und Beleuchtung
(2) Kameraverstärker
(3) Beleuchtungssteuerung
8
8.5.2 Technische Daten
8
Gesichtsfeld 5,7 mm x 5,7 mm
Abstand der Fokusebene 28 mm
Beleuchtungsart Auflicht (5 frei programmierbare Ebenen)
Passmarkengröße 0,3 mm bis 2,5 mm Kantenlänge bei einer LP-Transporttoleranz
von ± 1,0 mm
bis 3,0 mm Kantenlänge bei einer LP-Transporttoleranz von
< 1,0 mm
Schlechtmarkengröße 0,3 mm bis 3,0 mm Kantenlänge
Betriebsanleitung SIPLACE CA-Serie 8 Stationserweiterungen
Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT 8.5 LP-Kamera Multicolor, Typ 24, digital
479
8.5.3 Beleuchtungsarten
An der Multicolor-LP-Kamera können folgende Beleuchtungsarten gewählt werden:
– Weiße Beleuchtung
Diese Beleuchtungsart wird für Standard-Leiterplatten mit verzinnten Marken verwendet.
– Schräglicht blau
Damit kann bei blanken Passmarken auf hellem Basismaterial wie Keramik oder CEM in den
meisten Fällen eine deutliche Verbesserung des Kontrastes erzielt werden. Auch durch Löt-
stopplack überdeckte Passmarken lassen sich auf hellem Untergrund besser erkennen.
– Infrarot-Beleuchtung
Der Einsatz dieser Beleuchtungsart ist insbesondere sinnvoll für Marken, die mit Lötstopplack
abgedeckt sind oder für Marken auf Flex-Material. Bei Silber/Platin-Marken auf Keramik lässt
sich eventuell eine Verbesserung der Erkennung erzielen, was vorab durch eine Probe-
zentrierung/-bestückung festgestellt werden sollte.
8.5.4 Passmarken- und Inkpunkt-Kriterien
Passmarken- und Inkpunkt-Kriterien finden Sie in den Abschnitten 3.12.4.3 und 3.12.4.4, Seite
186
beschrieben.
