Betriebsanleitung SIPLACE CA-Serie 8 Stationserweiterungen
Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT 8.6 Matrix Tray Changer
485
8.6.4.2 Bedienelemente
8

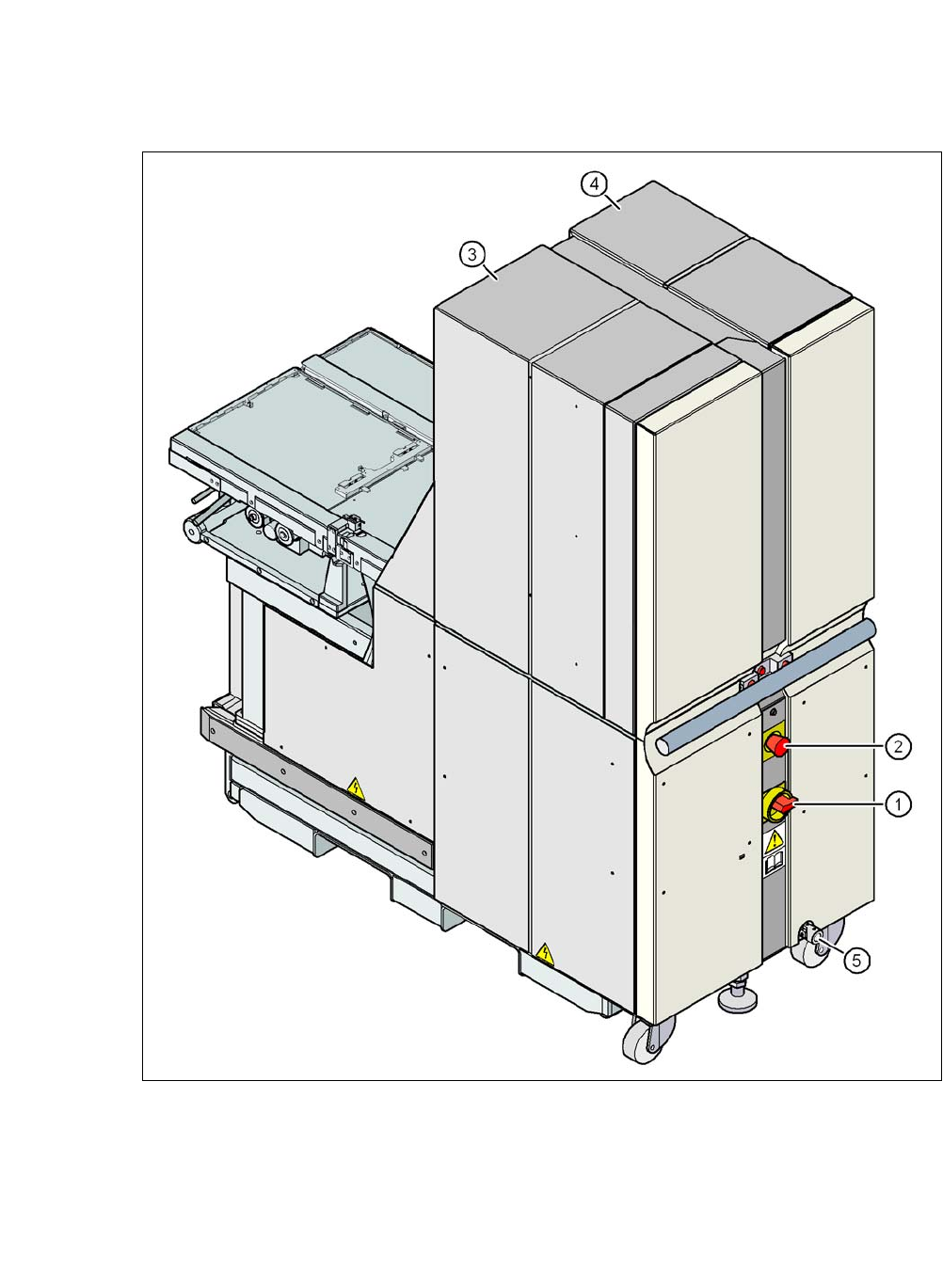

Abb. 8.6 - 2 Matrix Tray Changer, Rückansicht
(1) Hauptschalter
(2) NOT-HALT-Taster
(3) Turm 1 zur Aufnahme von max. 30 Flächenmagazinträgern (bis zu 60 JEDEC-Trays)
(4) Turm 2 zur Aufnahme von max. 40 Flächenmagazinträgern (bis zu 40 JEDEC-Trays)
(5) Ansatzpunkt für die Kurbel zur Höhenverstellung des Matrix Tray Changer
8 Stationserweiterungen Betriebsanleitung SIPLACE CA-Serie
8.7 Leiterplatten-Barcodeleser Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT
486
8.7 Leiterplatten-Barcodeleser
8.7.1 Übersicht
[ 8
Der LP-Barcodeleser dient zum automatischen Erfassen und Dekodieren von Barcodes auf Lei-
terplatten. Er gibt das Leseergebnis über eine serielle Schnittstelle an die Transportsteuerung
weiter und von dort über den CAN-Bus an den Maschinencontroller zur Weiterverarbeitung aus.

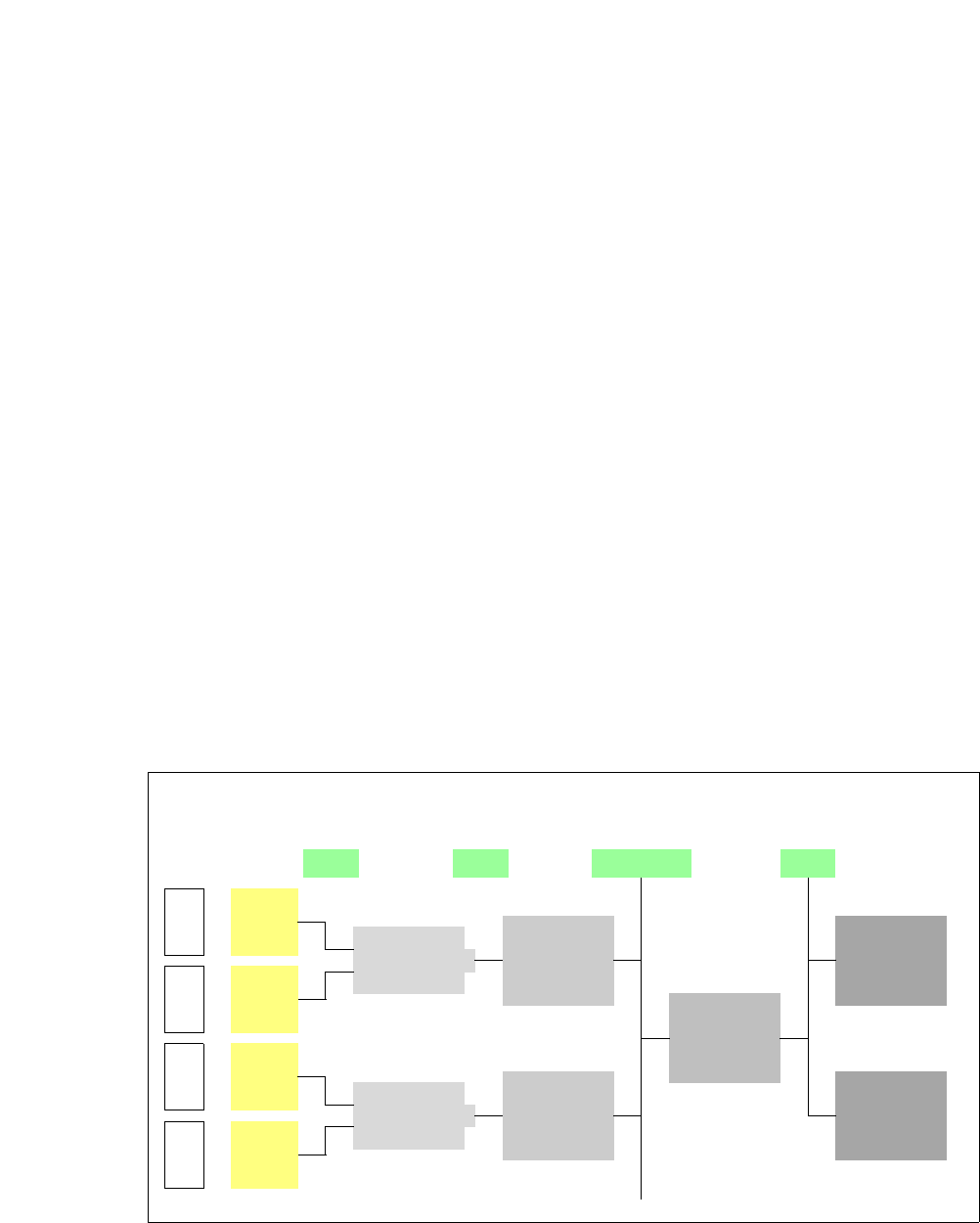

Abb. 8.7 - 1 LP-Barcode Prinzipschaltbild
8
[00176117-XX] Cognex DataMan 100X
[00176112-XX] Montagesatz für DataMan X/HS/HF-Serie oben
(zum Lesen von Barcodes an der Oberseite der Leiterplat-
te, einer pro Barcodeleser)
[00176113-XX] Montagesatz für DataMan X/HS/HF-Serie unten
(zum Lesen von Barcodes an der Unterseite der Leiterplat-
te, einer pro Barcodeleser)
[00176118-XX] Cognex E/A-Modul (eines pro SIPLACE-Linie)
[00176119-XX] Cognex USB-Kabel DM 100 USB (eines pro SIPLACE-
Linie)
[00176120-XX] Verkabelung für Interface-E/A-Box (eines pro SIPLACE-
Linie)
Gerätenummer
1
BC-
Leser
oben
Verteiler-
platine
Transport-
steuerung,
rechts
BC-
Leser
unten
2
3
BC-
Leser
oben
Verteiler-
platine
Transport-
steuerung,
links
BC-
Leser
unten
4
Maschinen-
kontroller
Stations-
rechner
SIPLACE Pro-
Rechner
LANCAN-BusV-24V-24
Betriebsanleitung SIPLACE CA-Serie 8 Stationserweiterungen
Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT 8.7 Leiterplatten-Barcodeleser
487
Die LP-Barcodeleser werden an der Eingabeseite des Bestückautomaten des LP-Transport ins-
talliert. Bis zu vier Geräte lassen sich pro Automat nachrüsten. Die Barcodeleser werden so mon-
tiert, dass sich die Barcode-Etiketten an der Ober- und Unterseite der Leiterplatten an beiden
Transportspuren des Doppeltransports einscannen lassen.
Die Barcodeleser werden für 2D-Codes angeboten.
Die LP-Barcodeleser sind mit Halterungen an der oberen bzw. unteren Profilschiene befestigt. Sie
lassen sich auf den Profilschienen beliebig positionieren und auf die Barcodeetiketten ausrichten.
Je nach Lage der Barcodestreifen kann man mit ein paar einfachen Handgriffen die Barcodeleser
so montieren, dass die Barcodestreifen längs oder quer zur Leiterplattentransportrichtung gele-
sen werden können.
8.7.2 Funktionsbeschreibung
Der LP-Barcodeleser unterstützt die flexible Fertigung von SMD-Produkten und steigert die Be-
stücksicherheit. Er erkennt alle üblichen Codearten industrieller Anwendungen.
Der LP-Barcodeleser liest das Barcodelabel auf der Ober- bzw. Unterseite jeder einfahrenden LP
während des Transportes im Eingabeband ein. Aufgrund der Barcode-Information wählt der
SIPLACE Pro-Rechner aus der zuvor erstellten Barcode-Zuordnungsliste (BZ-Liste) automatisch
das richtige Bestückprogramm und schickt dieses an die Station. Wurde ein Barcodefilter defi-
niert, so werden dabei ausschließlich die dadurch als relevant gekennzeichneten Informationen
innerhalb des Barcodes verglichen. Dieser Vorgang erfolgt zeitneutral während des Bestückens
einer bereits im Automaten befindlichen LP. Fahren nacheinander mehrere LP mit demselben
Barcode ein, wird das Programm nur beim ersten Mal übermittelt. Für alle Produkte, die mit Hilfe
des LP-Barcodes gefertigt werden sollen, gilt als Voraussetzung:
– identische BE-Rüstung an den einzelnen Maschinen der Linie
– gleiche Breite aller LP.
