Betriebsanleitung SIPLACE CA-Serie 8 Stationserweiterungen
Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT 8.11 Magnetstiftunterstützung
493
8.11 Magnetstiftunterstützung
[00119680-xx] Magnetstiftunterstützung HS/HF/X/CA/D-Serie
Breite Leiterplatten haben die Tendenz, beim Bestücken durchzufedern, sodass unter Umständen
die Bauelemente nicht mehr mit der gewünschten Genauigkeit bestückt werden. Auch stark ge-
wölbte Leiterplatten beeinflussen die Bestückgenauigkeit. Mit dem Platzieren von Magnetstiftun-
terstützungen auf dem Hubtisch lässt sich dieses Problem leicht beheben.
8

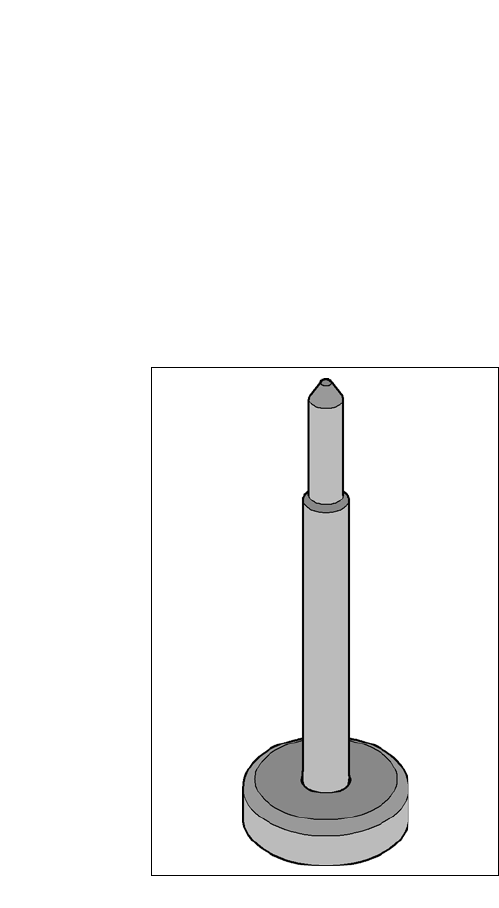

Abb. 8.11 - 1 Magnetstiftunterstützung
8 Stationserweiterungen Betriebsanleitung SIPLACE CA-Serie
8.12 Vision-Teachplatz Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT
494
8.12 Vision-Teachplatz
[00119788-xx] Vision-Teachplatz
8

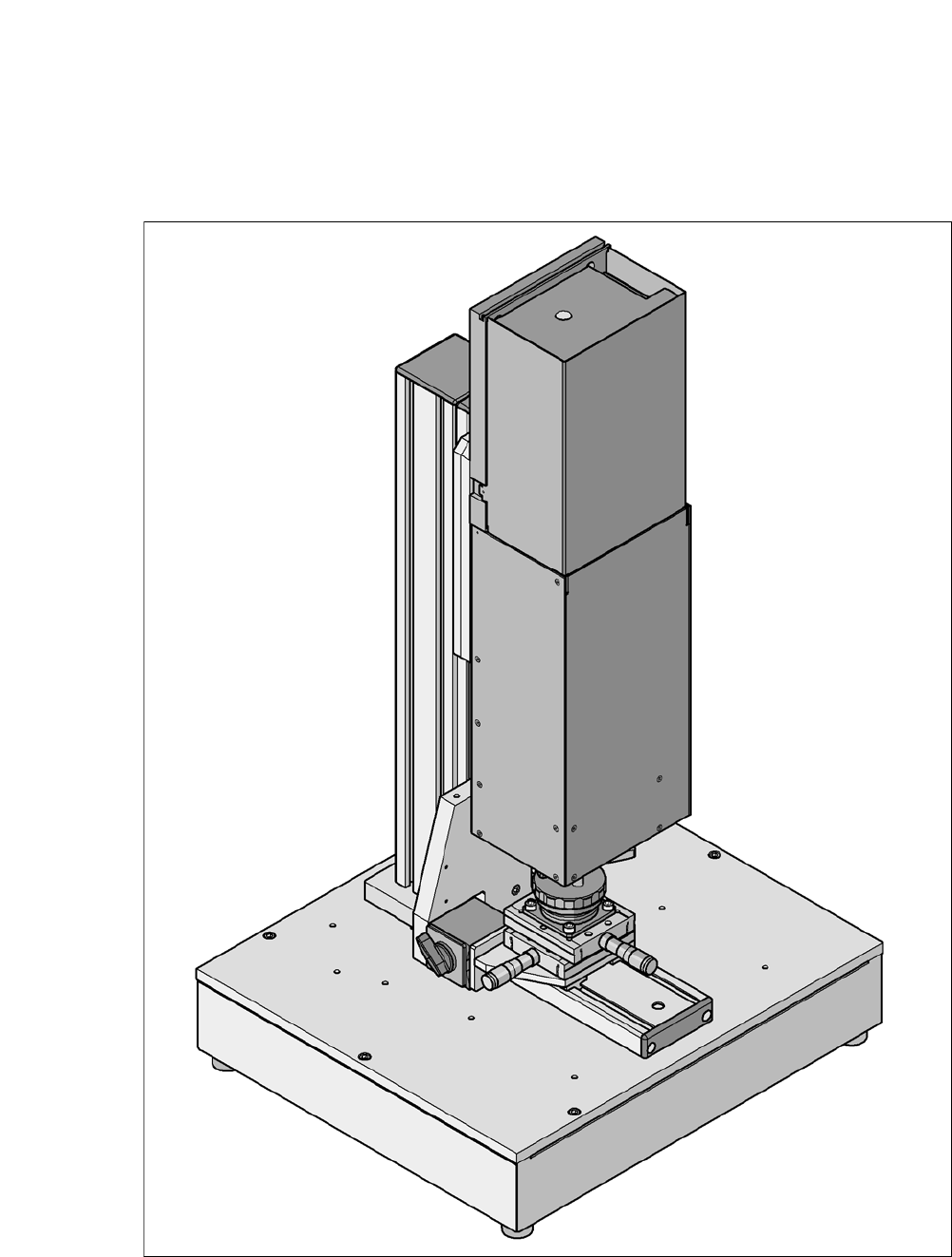

Abb. 8.12 - 1 Vision-Teachplatz mit BE-Kamera, Typ 33
Betriebsanleitung SIPLACE CA-Serie 8 Stationserweiterungen
Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT 8.12 Vision-Teachplatz
495
8.12.1 Übersicht
Der Vision-Teachplatz ist ein System zum Erstellen und Testen von Gehäuseformbeschreibungen
für Bauelemente, die an SIPLACE-Bestückautomaten verarbeitet werden.
Der Vision-Teachplatz besteht im Wesentlichen aus folgenden Komponenten:
– Grundmodul mit Elektronik und bis zu zwei BE-Kameras
– Minitower-PC
Betriebssystem WINDOWS XP 8
Bildverarbeitungssoftware SIPLACE -Vision 8
Datenbank-Server SIPLACE Pro 8
Kameraschnittstellen: CAN-Bus-Karte und Kamera-Bus-Karte 8
8.12.2 Beschreibung
Am Vision-Teachplatz lassen sich unabhängig von den Bestückautomaten Beschreibungen für
Gehäuseformen erstellen und testen oder eine Bauelemente-Inspektion durchführen.
Die erstellten Gehäuseformbeschreibungen können Sie in der SIPLACE Pro-Datenbank am
Vision-Teachplatz abspeichern und in die SIPLACE Pro-Datenbank des Produktionssystems
transferieren. Zudem haben Sie die Möglichkeit, Vision-Bildschirmausdrucke von Bestückauto-
maten in den Vision-Teachplatz zu laden und hier zu analysieren. Lediglich Mehrfachmessungen
von Bauelementen sind noch am Bestückautomaten durchzuführen.
8.12.3 Vorteile
Der große Vorteil dieses Offline-Systems besteht darin, dass es völlig unabhängig von den Pro-
duktionssystemen ist und für das Erstellen und Testen von Gehäuseformbeschreibungen keine
Ressourcen der Produktionssysteme mehr herangezogen werden müssen. So kommt es nicht
länger zu Produktivitätsverlusten durch das Beschreiben und Testen von Gehäuseformen. Auch
die Einführungszeiten für neue Produkte lassen sich mit diesem unabhängigen System erheblich
reduzieren.
