Betriebsanleitung SIPLACE CA-Serie 2 Betriebssicherheit Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DR AFT 2.2 Warnschilder am Bestückautomaten 53 2.2.5 W arnsch ild W und Hinweissch ild H an der Stromversorgung Abb.…
2 Betriebssicherheit Betriebsanleitung SIPLACE CA-Serie
2.2 Warnschilder am Bestückautomaten Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT
52
2.2.4 Warnschild W206 und W1 an der Stromversorgung
2
Pos. W206 in Abb. 2.2 - 6 [03009345-01] (Anzahl pro Automat: 1) und Pos. W1

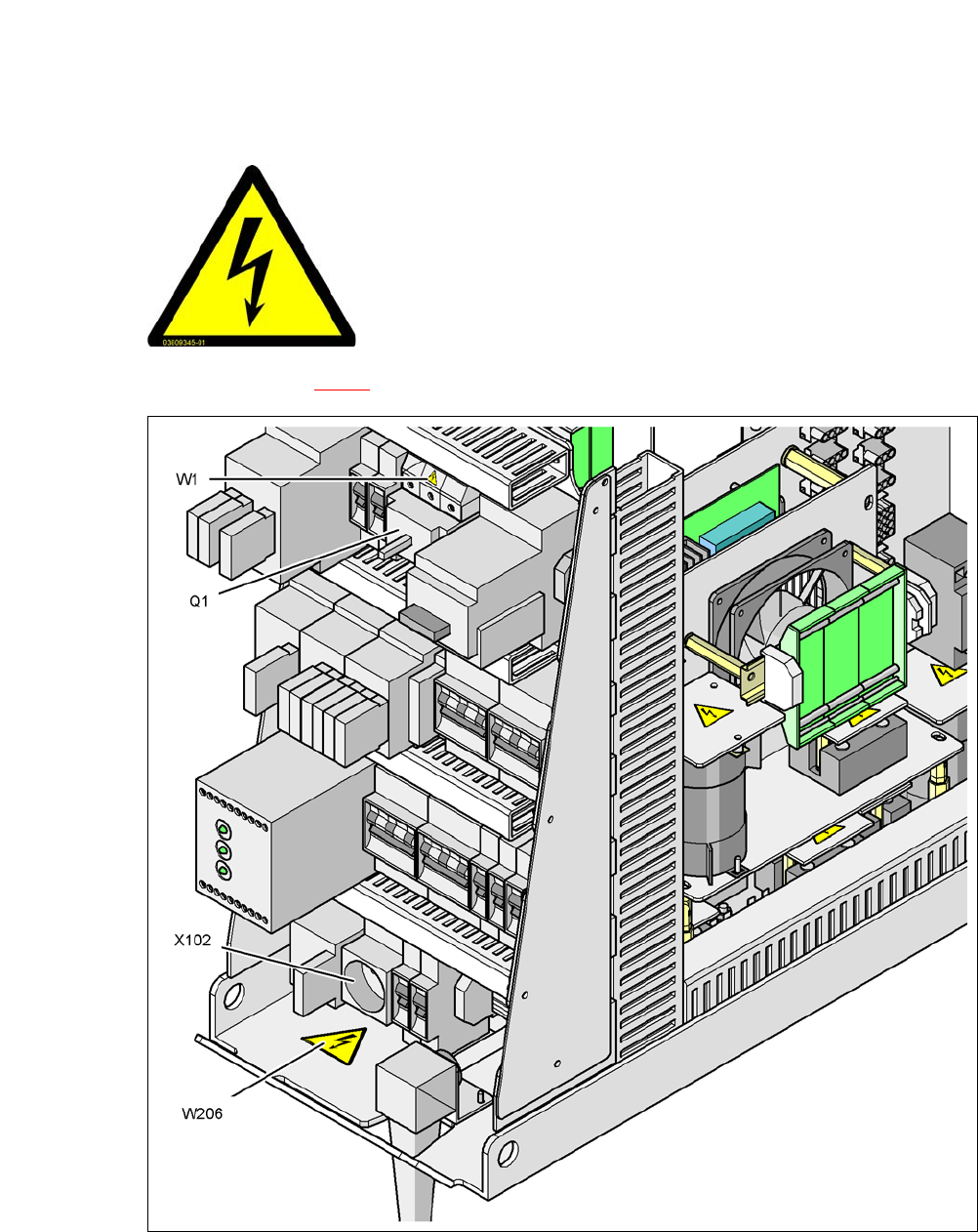

Abb. 2.2 - 6 Warnschild W206 an der Servicesteckdose X102 und W1 am Hauptschalter Q1
Pos. W206 [03009345-01]
Pos. W1, Warnschild am Hauptschalter Q1
GEFÄHRLICHE SPANNUNGEN!
Gekennzeichnete Teile stehen auch bei ausgeschaltetem Haupt-
schalter unter Netzspannung.
Vor Servicearbeiten Maschine vom Netz trennen
NAFTA-Region: RISK OF ELECTRIC SHOCK OR BURN!
Betriebsanleitung SIPLACE CA-Serie 2 Betriebssicherheit
Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT 2.2 Warnschilder am Bestückautomaten
53
2.2.5 Warnschild W und Hinweisschild H an der Stromversorgung
Abb. 2.2 - 7 Warnschild W und Hinweisschild H an der Stromversorgung
2
Pos. W in Abb. 2.2 - 7 (Anzahl pro Stromversorgung: 8) siehe auch Abb. 2.2 - 8
2 Betriebssicherheit Betriebsanleitung SIPLACE CA-Serie
2.2 Warnschilder am Bestückautomaten Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT
54
Pos. H in Abb. 2.2 - 7
(Anzahl pro Stromversorgung: 2)
2.2.6 Warnschild W an der Abdeckung über der Stromversorgung für die
Servoverstärker
Abb. 2.2 - 8 Warnschild W an der Abdeckung über der Stromversorgung für die Servoverstärker
2
Pos. W in Abb. 2.2 - 8 (Anzahl pro Stromversorgung: 8) siehe auch Abb. 2.2 - 7
