2 Betriebssicherheit Betriebsanleitung SIPLACE CA-Serie 2.2 Warnschilder am Bestückautomaten Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT 54 Pos. H in Abb. 2.2 - 7 (Anzahl pro S tromversorgung: 2) 2.2.6 W arnsch…
Betriebsanleitung SIPLACE CA-Serie 2 Betriebssicherheit
Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT 2.2 Warnschilder am Bestückautomaten
53

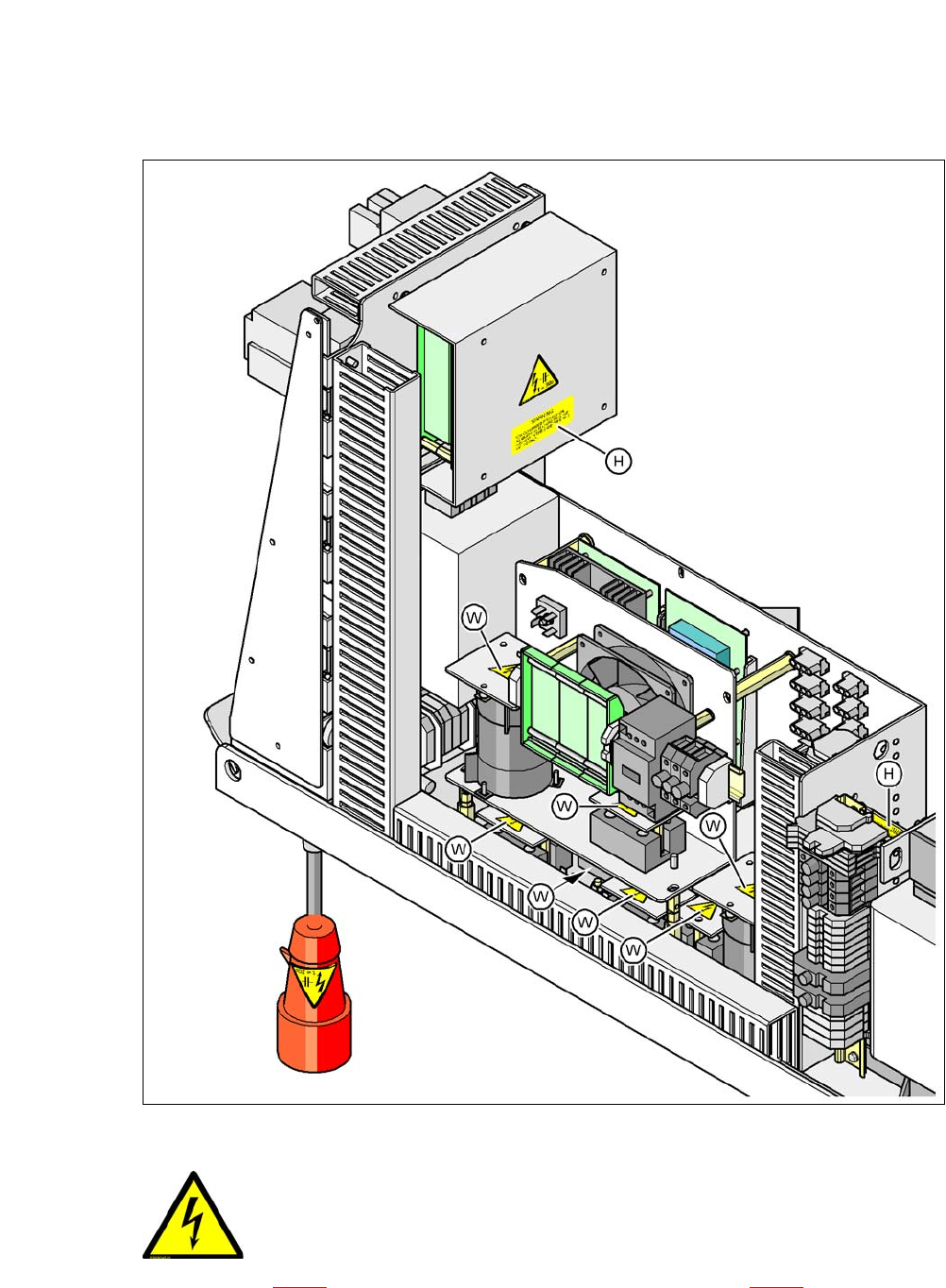

2.2.5 Warnschild W und Hinweisschild H an der Stromversorgung
Abb. 2.2 - 7 Warnschild W und Hinweisschild H an der Stromversorgung
2
Pos. W in Abb. 2.2 - 7 (Anzahl pro Stromversorgung: 8) siehe auch Abb. 2.2 - 8
2 Betriebssicherheit Betriebsanleitung SIPLACE CA-Serie
2.2 Warnschilder am Bestückautomaten Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT
54
Pos. H in Abb. 2.2 - 7
(Anzahl pro Stromversorgung: 2)

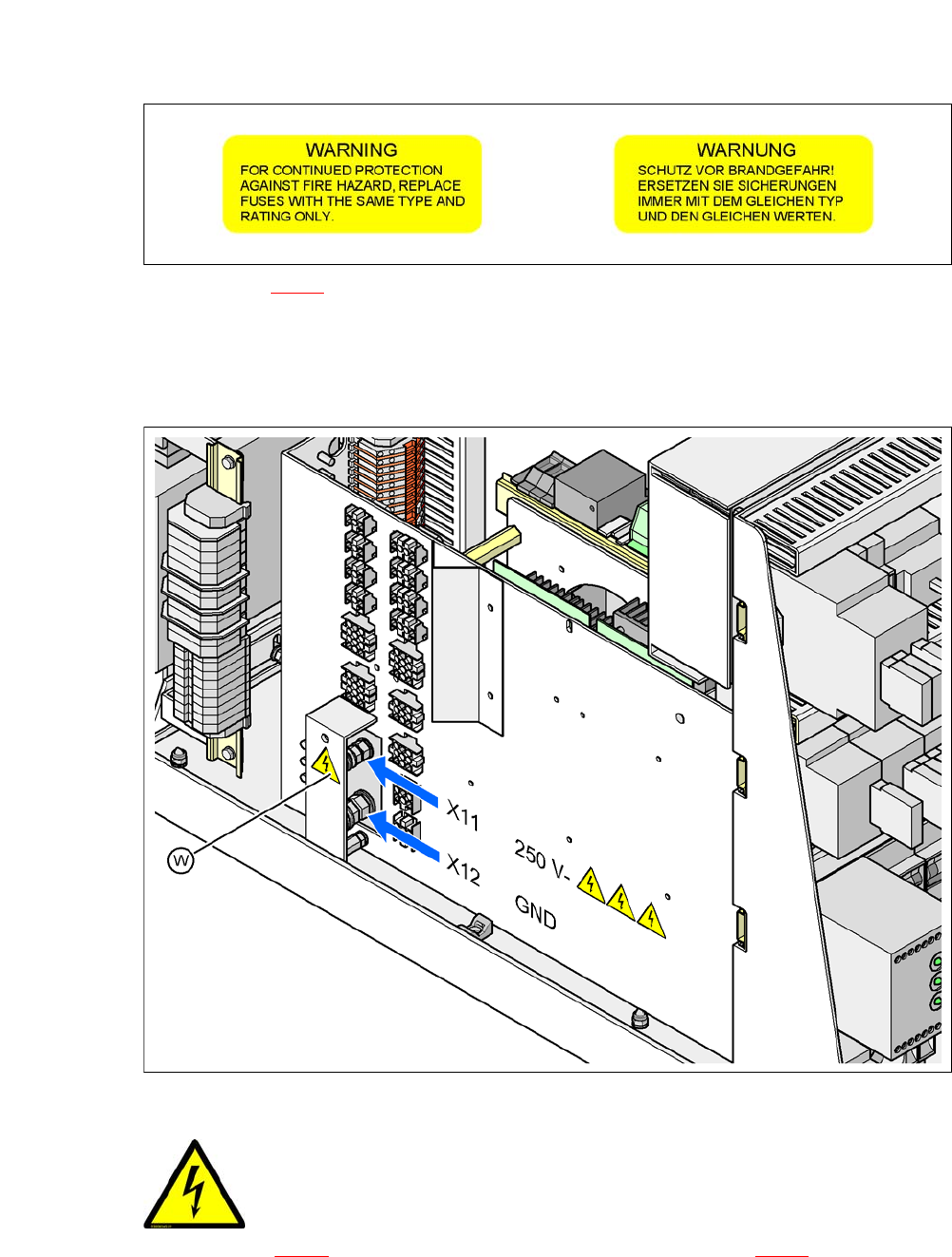

2.2.6 Warnschild W an der Abdeckung über der Stromversorgung für die
Servoverstärker
Abb. 2.2 - 8 Warnschild W an der Abdeckung über der Stromversorgung für die Servoverstärker
2
Pos. W in Abb. 2.2 - 8 (Anzahl pro Stromversorgung: 8) siehe auch Abb. 2.2 - 7
Betriebsanleitung SIPLACE CA-Serie 2 Betriebssicherheit
Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT 2.2 Warnschilder am Bestückautomaten
55

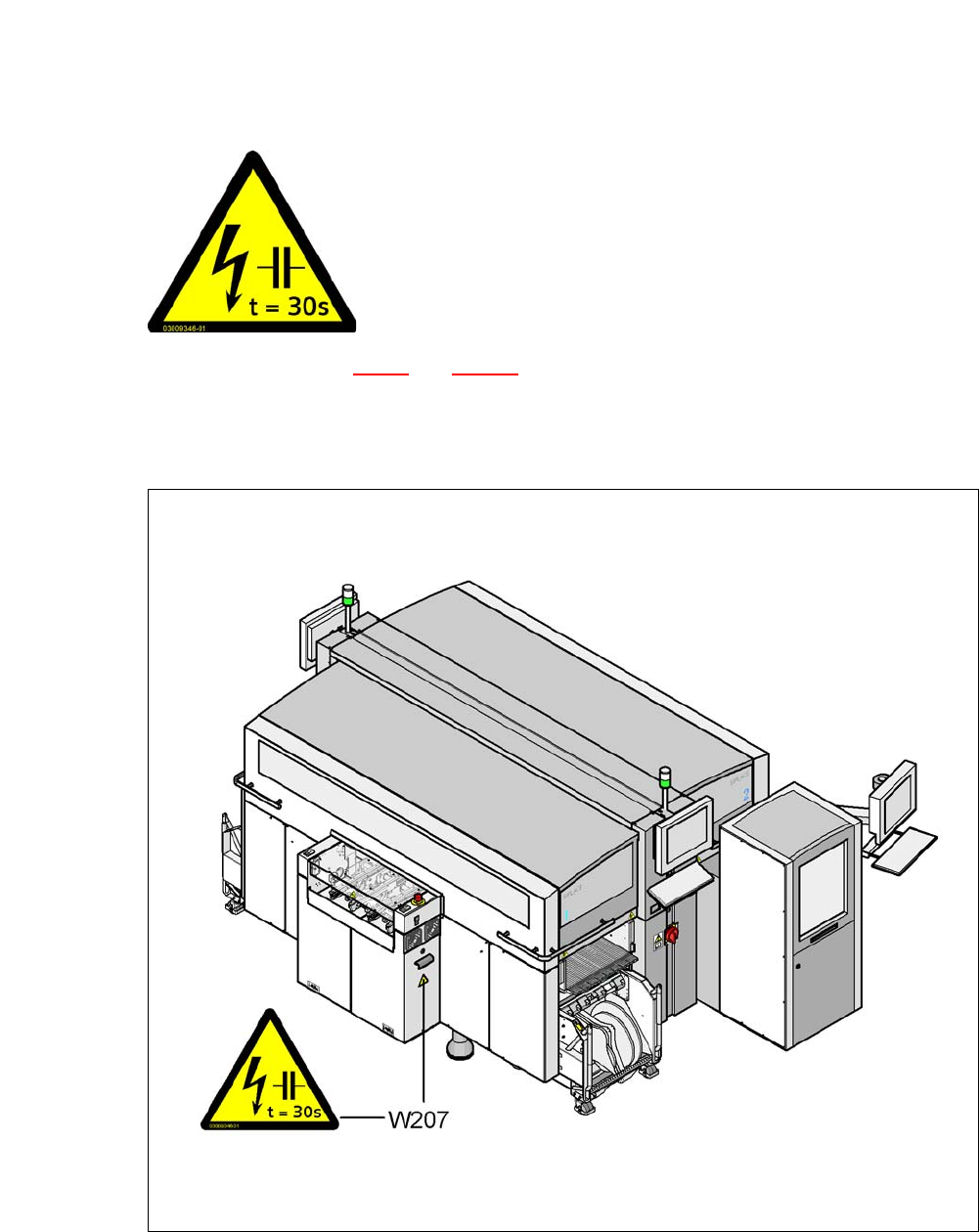

2.2.7 Warnschild W207
2
Pos. W207 in den Abb. 2.2 - 9 und 2.2 - 10 [03009346-01]
(Anzahl pro Automat: 3 für die CA4)
2.2.7.1 Warnschild W207 am Achseinschub
2
Abb. 2.2 - 9 Warnschild W207 auf der Makrolonscheibe des Achseinschubs
Pos. W207 [03009346-01]
2
2
NETZSPANNUNG!
Hauptschalter ausschalten und 30 Sekunden abwarten, bis sich
die Kondensatoren entladen haben.
NAFTA-Region: RISK OF ELECTRIC SHOCK OR BURN!
