Betriebsanleitung SIPLACE CA-Serie 2 Betriebssicherheit Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DR AFT 2.2 Warnschilder am Bestückautomaten 57 2.2.8 W arnsch ild W208 "Laser klasse 2" am LP-T ransport 2…
2 Betriebssicherheit Betriebsanleitung SIPLACE CA-Serie
2.2 Warnschilder am Bestückautomaten Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT
56
2.2.7.2 Warnschild W207 an der Einschaltstrombegrenzung der Stromversorgung
2

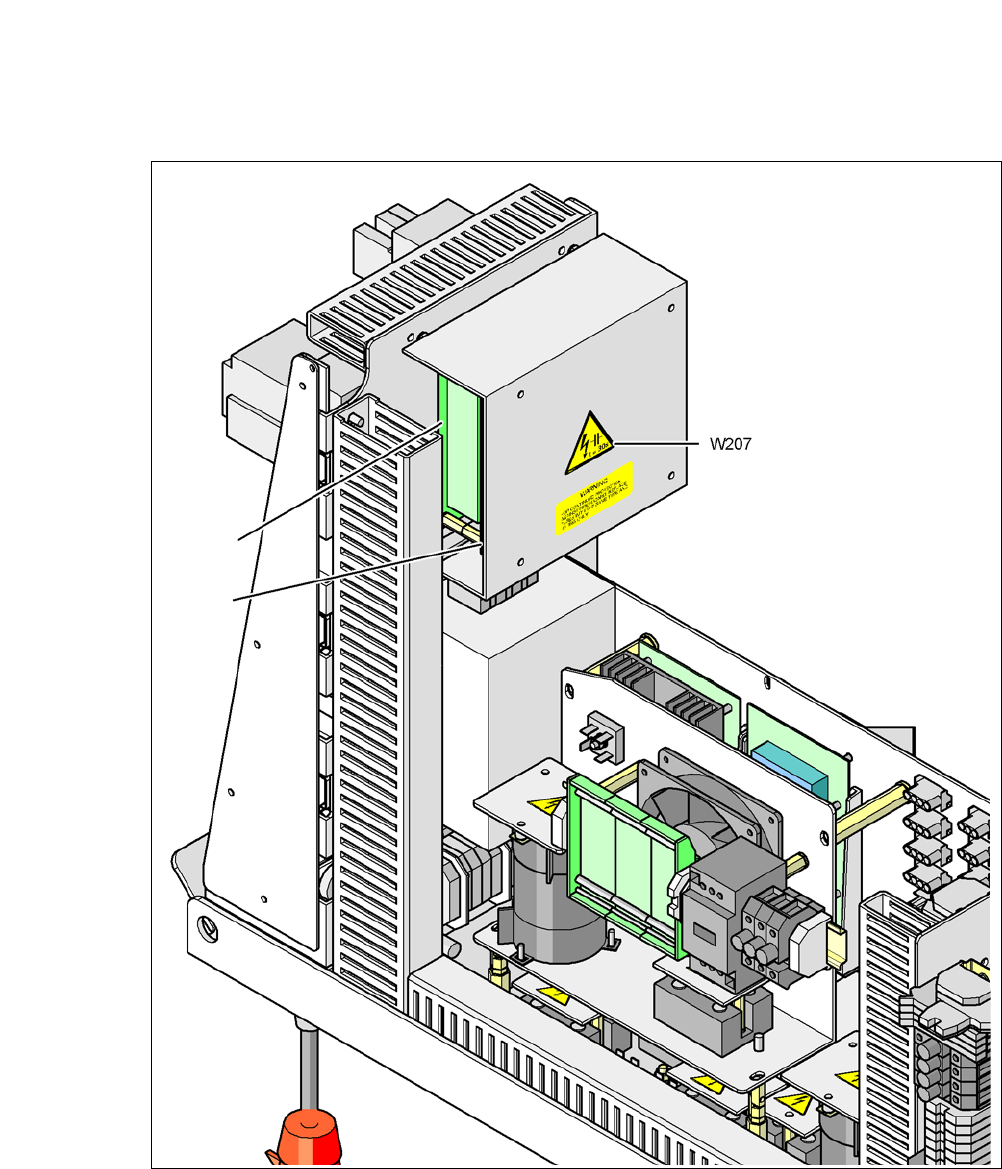

Abb. 2.2 - 10 Warnschild W207 an der Einschaltstrombegrenzung der Stromversorgung
Pos. W207 [03009346-01]
LP1 Platine, Einschaltstrombegrenzung - Transformator
LP2 Platine, Einschaltstrombegrenzung - Servo
LP2
LP1
Betriebsanleitung SIPLACE CA-Serie 2 Betriebssicherheit
Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT 2.2 Warnschilder am Bestückautomaten
57
2.2.8 Warnschild W208 "Laserklasse 2" am LP-Transport
2
Pos. W208 "Laserklasse 2" am LP-Transport in Abb. 2.2 - 11 [03009347-01]
(Anzahl pro Automat: 4 für den Doppeltransport, 2 für den Einfachtransport)
2
2
2
Abb. 2.2 - 11 Warnschild W208 "Laserklasse 2" am LP-Transport
Pos. W208 [03009347-01]
2
2
LASERSTRAHLUNG!
Nicht in den Strahl blicken
Laserklasse 2
2 Betriebssicherheit Betriebsanleitung SIPLACE CA-Serie
2.2 Warnschilder am Bestückautomaten Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT
58
2.2.9 Warnschild W211 am CEKON-Stecker
2
Pos. W 211 in Abb. 2.2 - 12 (Anzahl pro Automat: 1)
2
Abb. 2.2 - 12 Warnschild W211 am CEKON-Stecker
Pos. W211 [03009351-01]
2
RESTSPANNUNG!
Nach Trennen des Netzsteckers vom Versorgungsnetz 30 s warten, bis sich
die Restspannungen abgebaut haben.
NAFTA-Region: Hazardous Voltage
Residual power at plug prongs and wire ends will cause death or serious in-
jury. Avoid contact with power plug and/or wire ends for 30 seconds
