Betriebsanleitung SIPLACE CA-Serie 2 Betriebssicherheit Ab Softwareversion SR 708.0 Ausgabe 12/201 4 DE -DR AFT 2.4 Laserklassifizierung 67 2.4 Laserklassifizierung 2.4.1 Laserklasse 1 2.4.1.1 Klassifizierung der Gesamtm…
2 Betriebssicherheit Betriebsanleitung SIPLACE CA-Serie
2.3 Warnschilder am SWS Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT
66
2.3.6 Warnschild W209 am NOT-HALT-Taster
2
Abb. 2.3 - 10 W209 [03009349-01] (Anzahl pro SWS: 1)
2
2
Abb. 2.3 - 11 Warnschild W209 am NOT-HALT-Taster
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
Für die Länder Australien, Kanada, Mexiko und
USA wird statt des gelben Rings an den NOT-
HALT-Tastern das Warnschild W209 auf den
Anbausatz geklebt.
W209
Betriebsanleitung SIPLACE CA-Serie 2 Betriebssicherheit
Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT 2.4 Laserklassifizierung
67
2.4 Laserklassifizierung
2.4.1 Laserklasse 1
2.4.1.1 Klassifizierung der Gesamtmaschine
2
2
2.4.1.2 Klassifizierung der Kamerasysteme
2
2.4.2 Laserklasse 1M
Nicht direkt mit optischen Instrumenten betrachten!
2
HINWEIS
Baugruppen der Laserklasse 1 und 1M werden nicht gekennzeichnet.
2
Alle eingebauten Kamerasysteme und die betriebsbereite Ge-
samtmaschine sind Laserklasse 1 zugeordnet.
Die Laserklassen werden nach DIN EN 60825-1:2001 ermittelt.
2
Folgende Kamerasysteme sind Laserklasse 1 zugeordnet:
– LP-Kamera Multicolor, Typ 24, digital
– BE-Kameras
BE-Kamera stationär P&P, Typ 33, 55 x 45, digital (
BE-Kamera stationär P&P, Typ 25, 16 x 16, digital
2
Folgende Kamerasysteme sind Laserklasse 1M zugeordnet:
– BE-Kamera C&P, Typ 41, 6 x 6 am SIPLACE SpeedStar (C&P20 M)
– BE-Kamera C&P, Typ 30, 27 x 27 am MultiStar
2 Betriebssicherheit Betriebsanleitung SIPLACE CA-Serie
2.5 Sicherheitshinweise zum Transport Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT
68

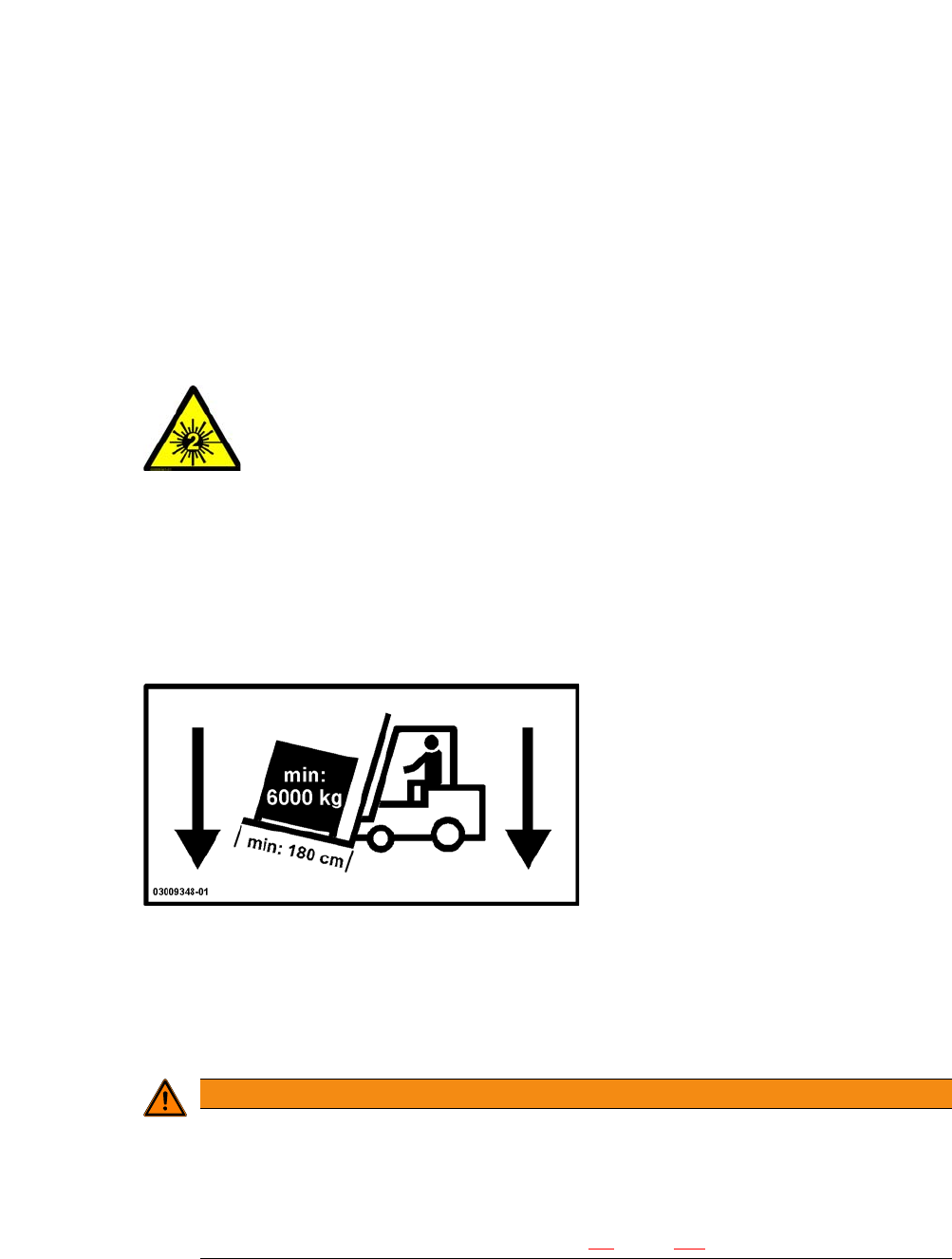

2.4.3 Laserklasse 2
Folgende Baugruppen sind Laserklasse 2 zugeordnet:
– Laserlichtschranke, Bestückbereich 1 im LP-Transport
– Laserlichtschranke, Bestückbereich 2 im LP-Transport
– Leiterplatten-Barcodeleser
– BE-Sensor am SIPLACE SpeedStar (C&P20 M)
– BE-Sensor am MultiStar (CPP)
2
2.5 Sicherheitshinweise zum Transport
2.5.1 Transport des Bestückautomaten
2
Verwenden Sie zum Transport des Automaten einen Gabelstapler mit folgender Spezifikation:
Gabellänge min. 1800 mm
Tragkraft min. 6000 kg
Lichte Gabelweite min. 350 mm 2
2
2
Laserstrahlung
Nicht in den Strahl blicken!
WARNUNG
Kippgefahr!
Wird die geforderte Spezifikation für den Gabelstapler nicht eingehalten, besteht Kippge-
fahr.
Verwenden Sie zum Transport nur den spezifizierten Gabelstapler.
Der Transport des Automaten ist in Abschnitt 5.2
, Seite 257 beschrieben.
