2 Betriebssicherheit Betriebsanleitung SIPLACE CA-Serie 2.6 Sicherheitshinweise zum Betrieb des Bestückautomat en Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT 70 2.6 Sicherheit shinweise zum Betrieb des Bestücka…
Betriebsanleitung SIPLACE CA-Serie 2 Betriebssicherheit
Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT 2.5 Sicherheitshinweise zum Transport
69
2.5.2 Transport des SWS
2
Zum Transport des SWS genügt ein geeigneter Hubwagen mit folgender Spezifikation:
Tragkraft min. 1000 kg
Gabellänge min. 1000 mm
Gabelabstand min. 300 mm, max. 520 mm (Außenmaß) 2
2
WARNUNG
Kippgefahr!
Wird die geforderte Spezifikation für den Gabelstapler nicht eingehalten, besteht Kippge-
fahr des SWS.
Verwenden Sie zum Transport nur den spezifizierten Gabelstapler.
Der Transport des SWS ist in Abschnitt 5.3
, Seite 266 beschrieben.
HINWEIS
Spezifikation des Hubwagens
Die erforderliche Gabelbreite stellt bei Hubwagen ein kritisches Maß dar.
Stellen Sie unbedingt sicher, dass der verwendete Hubwagen die angegebene Spezifika-
tion erfüllt.
2 Betriebssicherheit Betriebsanleitung SIPLACE CA-Serie
2.6 Sicherheitshinweise zum Betrieb des Bestückautomaten Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT
70
2.6 Sicherheitshinweise zum Betrieb des Bestückau-
tomaten
2.6.1 Sicherheitshinweise zum Schließen der Schutzhauben
Um jegliches Verletzungsrisiko beim Schließen der Schutzhauben an der Maschine auszu-
schließen, hat der Betreiber das Personal anzuhalten, die Schutzhauben gemäß nachfolgender
Anleitung zu bedienen.
2
2

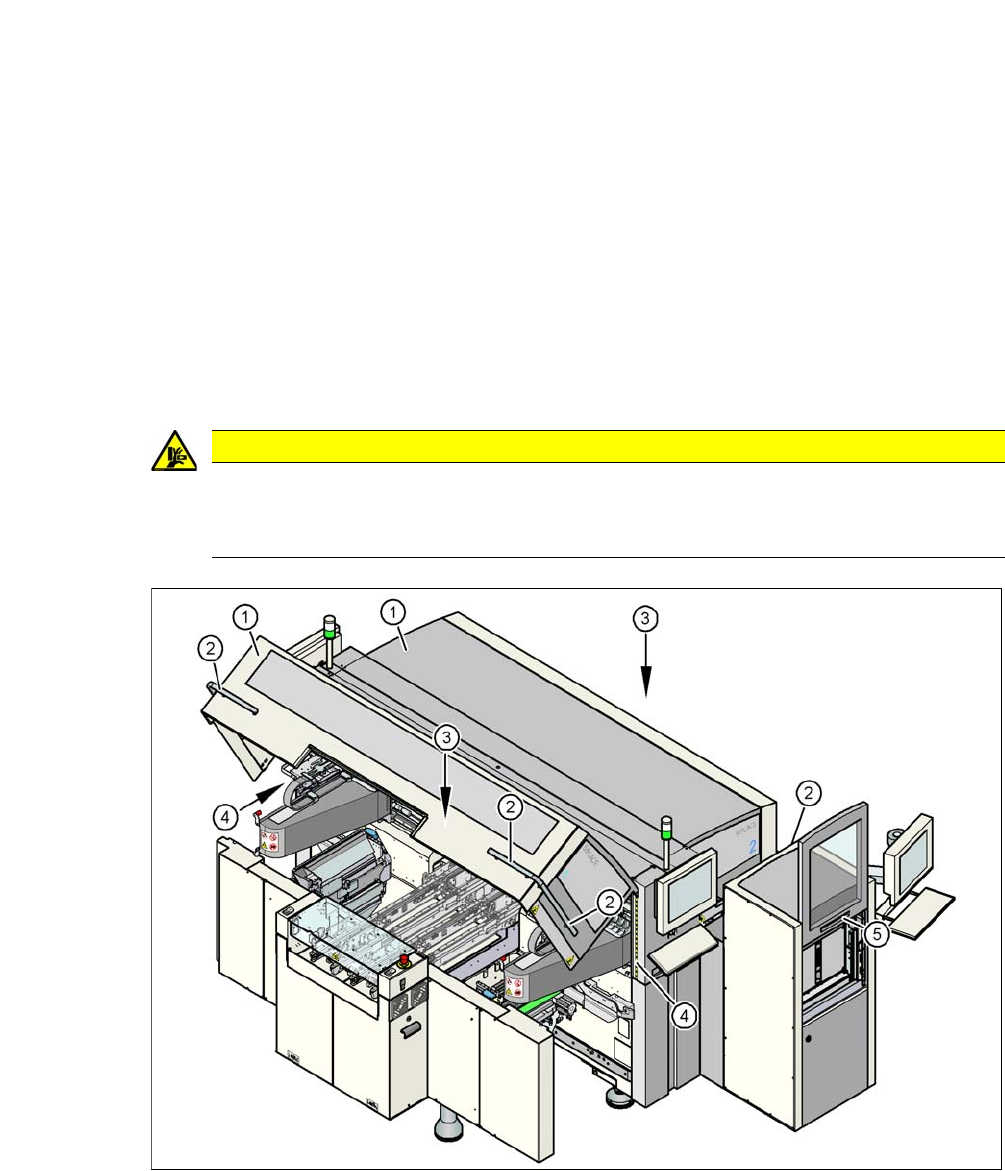

Abb. 2.6 - 1 Sicherheitshinweise zum Schließen der Schutzhauben
(1) Schutzhauben
(2) Griffstangen
(3) Abdeckklappen über dem LP-Transport
(4) Warnstreifen
VORSICHT
Quetschgefahr!
Bei unsachgemäßem Schließen der Schutzhauben besteht Quetschgefahr für die Hände.
Schließen Sie die Schutzhauben sachgemäß.
Betriebsanleitung SIPLACE CA-Serie 2 Betriebssicherheit
Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT 2.6 Sicherheitshinweise zum Betrieb des Bestückautomaten
71
(5) Schiebetür SWS
Fassen Sie zum Öffnen bzw. Schließen der Schutzhauben diese grundsätzlich an den Griff-
stangen.
Greifen Sie beim Schließen nicht in den Spalt zwischen Hauben bzw. Schiebetür und Maschi-
nenverkleidung.
Der Bereich ist mit einem gelb-schwarzen Warnstreifen gekennzeichnet (Pos. 4 in Abb. 2.6 -
1, Seite 70).
Achten Sie darauf, dass sich beim Schließen der Haube keine zweite Person im Schwenk-
bereich der Haube befindet.
Achten Sie darauf, dass sich beim Schließen der Hauben keine Person im Bereich des ge-
genüberliegenden BE-Wagen-Stellplatzes befindet.
2.6.2 Sicherheitshinweise für die Verarbeitung von Kondensatoren auf Metallpul-
ver-Basis
Die Verarbeitung von Kondensatoren auf Metallpulver-Basis (z. B. Tantal) birgt bei deren Verar-
beitung Risiken. Das Risiko besteht darin, dass
– bei einer Zerstörung dieser Bauelemente plötzlich eine exotherme Reaktion, d. h. Hitzeent-
wicklung, stattfindet. Diese Hitzeentwicklung kann, abhängig von den Kapazitätswerten und
unter ungünstigsten Bedingungen in der Umgebung, Schaden verursachen.
– dieser Effekt grundsätzlich beim Zerschneiden solcher Bauelemente auftreten kann.
Zur Klärung, inwieweit die von Ihnen verarbeiteten Bauelemente davon betroffen sind, wenden
Sie sich bitte an Ihre Lieferanten.
Das vorgenannte Risiko kann in extrem seltenen Fällen auch im Schneidgerät der SIPLACE-Ma-
schinen auftreten und im Extremfall zu einem Schwelbrand im Gurtabfall führen.
Ungünstige Bedingungen sind unter anderem:
(1) Verbleiben der Bauelemente im Gurt bei der Überprüfung des eingestellten Taktes (bei dieser
Überprüfung kann das Zuführmodul ohne Entnahme der Bauelemente durch den Bediener
weitergetaktet werden).
(2) Verbleiben der Bauelemente im Gurt, z. B. bei Deckfolienriss
(3) Verbleiben der Bauelemente im Gurt, wenn Bauelemente beziehungsweise Gurte nicht der
Spezifikation entsprechen und dadurch eine hohe Abholfehlerrate verursachen.
