2 Betriebssicherheit Betriebsanleitung SIPLACE CA-Serie 2.6 Sicherheitshinweise zum Betrieb des Bestückautomat en Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT 78 2 2.6.10 Hinweis zur EGB-Sicherheit der Automaten…
Betriebsanleitung SIPLACE CA-Serie 2 Betriebssicherheit
Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT 2.6 Sicherheitshinweise zum Betrieb des Bestückautomaten
77
Der Gurtabfallbehälter muss zum Leeren aus dem BE-Wagen herausgezogen werden. Dabei be-
steht die Gefahr, dass man sich den Daumen einklemmt.
Zur Vermeidung dieses Risikos fassen Sie den Gurtabfallbehälter mit den Fingern an der Un-
terseite der Griffschale und legen den Daumen auf die Griffschale.
Bringen Sie Ihren Daumen keinesfalls in den Spalt zwischen Gurtcontainer und Gurtabfallbe-
hälter, da der Daumen sonst eingeklemmt wird.
2.6.9 Kollisionsgefahr des Abwurfbehälters mit dem BE-Sensor des
SIPLACE C&P20 M
Wird der BE- bzw. Pipettenabwurfbehälter nicht korrekt eingesetzt, kann es zur Kollision zwischen
dem BE-Sensor des SIPLACE 20 M und dem Abwurfbehälter kommen. Zur Vermeidung dieses
Risikos wurde für den Einsatz an Stellplätzen ohne SWS ein Abwurfbehälter mit neuem Design
entworfen, der beim Einsetzen sicher in die vorgegebene Position gleitet. Zudem wurde die Höhe
des Abwurfbehälters reduziert, um auch bei nicht korrekt eingesetztem Behälter ein Kollisionsri-
siko weitestgehend auszuschließen.
Zur Unterscheidung wurden die neuen Abwurfbehälter mit der Artikelnummer 03003719-06 ver-
sehen. Sie können ab sofort unter dieser Artikelnummer bestellt werden.
2

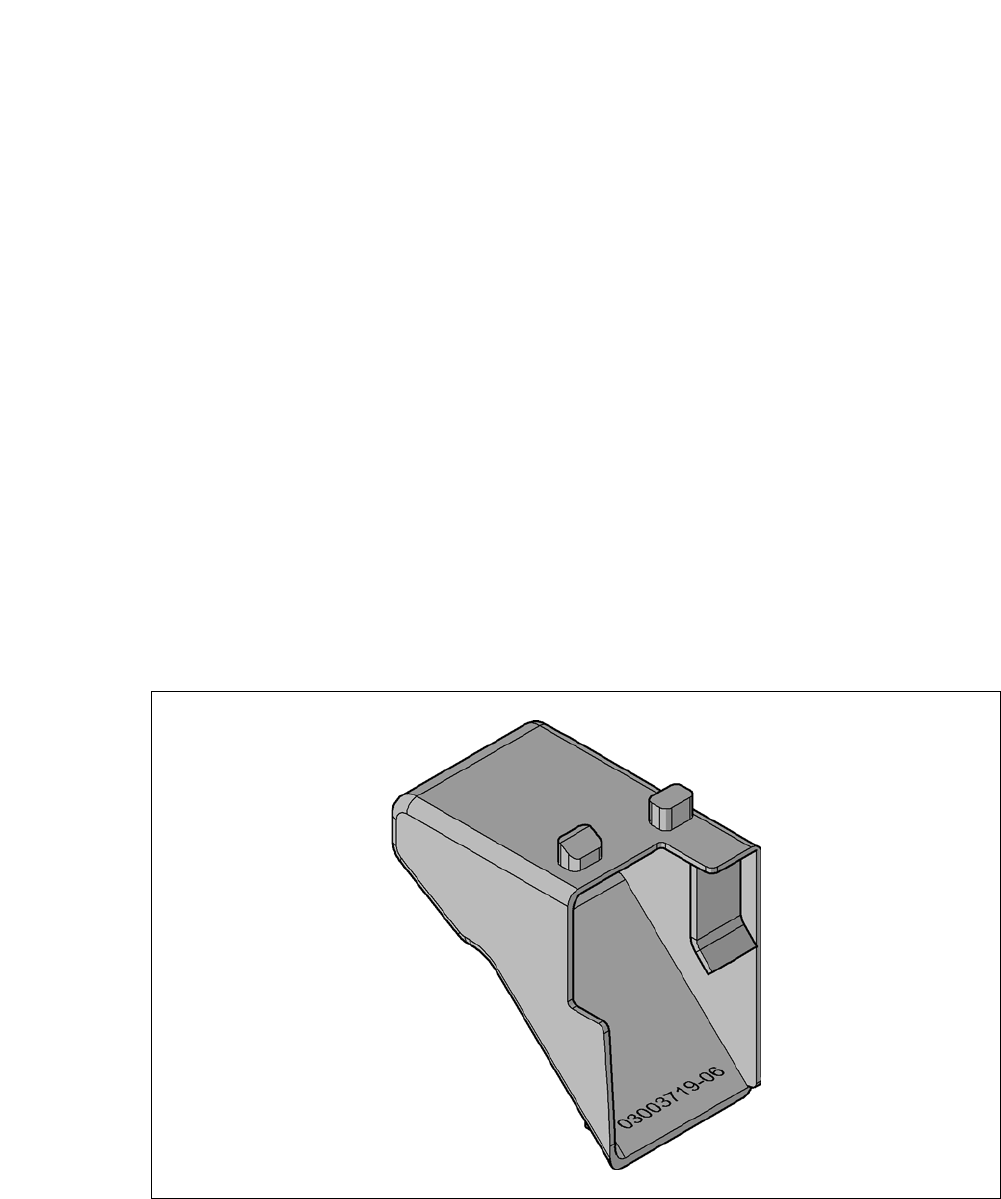

Abb. 2.6 - 5 Neuer Abwurfbehälter
2 Betriebssicherheit Betriebsanleitung SIPLACE CA-Serie
2.6 Sicherheitshinweise zum Betrieb des Bestückautomaten Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT
78
2
2.6.10 Hinweis zur EGB-Sicherheit der Automaten
2
HINWEIS
Tauschen Sie alle bislang verwendeten Gurtabfallbehälter der CA-Serien-Automaten
gegen diese neuen Abwurfbehälter aus.
Sorgen Sie dafür, dass bis dahin die bislang verwendeten Abwurfbehälter sorgfältig
eingesetzt werden.
An CA-Serien-Automaten dürfen nur noch die neuen Abwurfbehälter mit der
[03003719-06] verwendet werden.
Die alten Abwurfbehälter können Sie beispielsweise für Automaten der HF-Serie ver-
wenden, da dort keine SIPLACE C&P20 M Köpfe gerüstet sind .
HINWEIS
Voraussetzungen für die EGB-Sicherheit der Automaten
Verwenden Sie ausschließlich Pipetten, die als leitfähig gekennzeichnet sind.
Betriebsanleitung SIPLACE CA-Serie 2 Betriebssicherheit
Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT 2.6 Sicherheitshinweise zum Betrieb des Bestückautomaten
79
2.6.11 Hohe Temperaturen am C&P20 M-Bestückkopf bei Dauerbetrieb
2

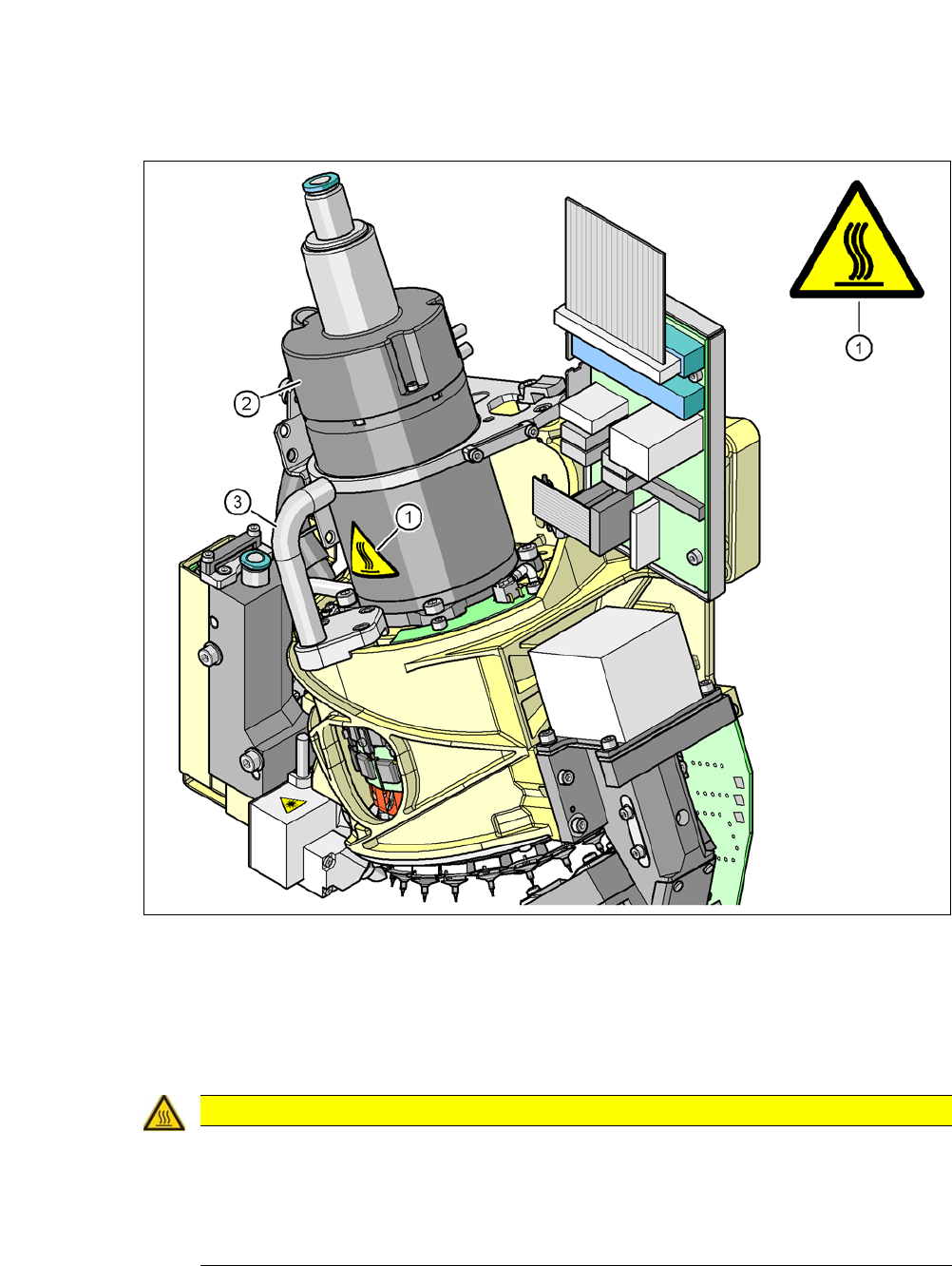

Abb. 2.6 - 6 Hohe Temperaturen am C&P20 M-Kopf bei Dauerbetrieb
(1) Temperatur-Hinweisschild [03031926-01]
(2) Gehäuse des Sternmotors
(3) Griff
2
VORSICHT
Vebrennungsgefahr durch hohe Temperaturen!
Das Gehäuse des Sternmotors und der Griff am Bestückkopf können bei Dauerbetrieb
und bei einer Umgebungstemperatur größer 22°C hohe Oberflächentemperaturen an-
nehmen.
Vorsicht beim Berühren der Teile.
