Betriebsanleitung SIPLACE CA-Serie 2 Betriebssicherheit Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DR AFT 2.8 Sicherheitseinrichtungen 83 2.8 Sicherheit seinrichtungen 2.8.1 Schutzhauben 2 Abb. 2.8 - 1 Schutzhauben …
2 Betriebssicherheit Betriebsanleitung SIPLACE CA-Serie
2.7 Sicherheitshinweise zum Betrieb des SWS Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT
82
2.7.3 Sicherheitshinweise zum Schließen der Schutzhaube
2
– Die Schiebetür des SWS kann im Betrieb zum Tausch des Wafer-Magazins geöffnet werden
- das SWS produziert weiter. Das Öffnen der Türe setzt nur den Magazin-Lift außer Betrieb.
– Ein Öffnen der Haube versetzt das SWS in den Not-Aus-Status.
2.7.4 Sicherheitshinweise zur Linear-Dipping-Unit (LDU)
2
WARNUNG
Quetschgefahr!
Beim Schließen der Schutzhaube besteht Quetschgefahr für die Hände.
Fassen Sie zum Öffnen bzw. Schließen der Schiebetür diese grundsätzlich in die da-
für vorgesehene Griffmulde.
Greifen Sie beim Schließen nicht in den Spalt zwischen Schiebetür und Maschinen-
verkleidung. Der Bereich ist mit einem gelb-schwarzen Warnstreifen gekennzeichnet.
GEFAHR
Gefahrenstoffe (Flussmittel)!
Die Flussmittel der Linear-Dipping-Unit sind gesundheitsschädlich!
Beachten Sie unbedingt das dem Flussmittel beigefügte Sicherheitsdatenblatt (Mate-
rial Safety Datasheet - MSDS)
Achten Sie darauf, dass die vorgeschriebenen Maßnahmen erfüllt werden.
Tragen Sie beim Befüllen und beim Reinigen der LDU sowie beim Entsorgen der
Flussmittel stets die vorgeschriebene Schutzkleidung (z. B. Atemschutz, Hand-
schuhe, Brille).
Betriebsanleitung SIPLACE CA-Serie 2 Betriebssicherheit
Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT 2.8 Sicherheitseinrichtungen
83
2.8 Sicherheitseinrichtungen
2.8.1 Schutzhauben
2

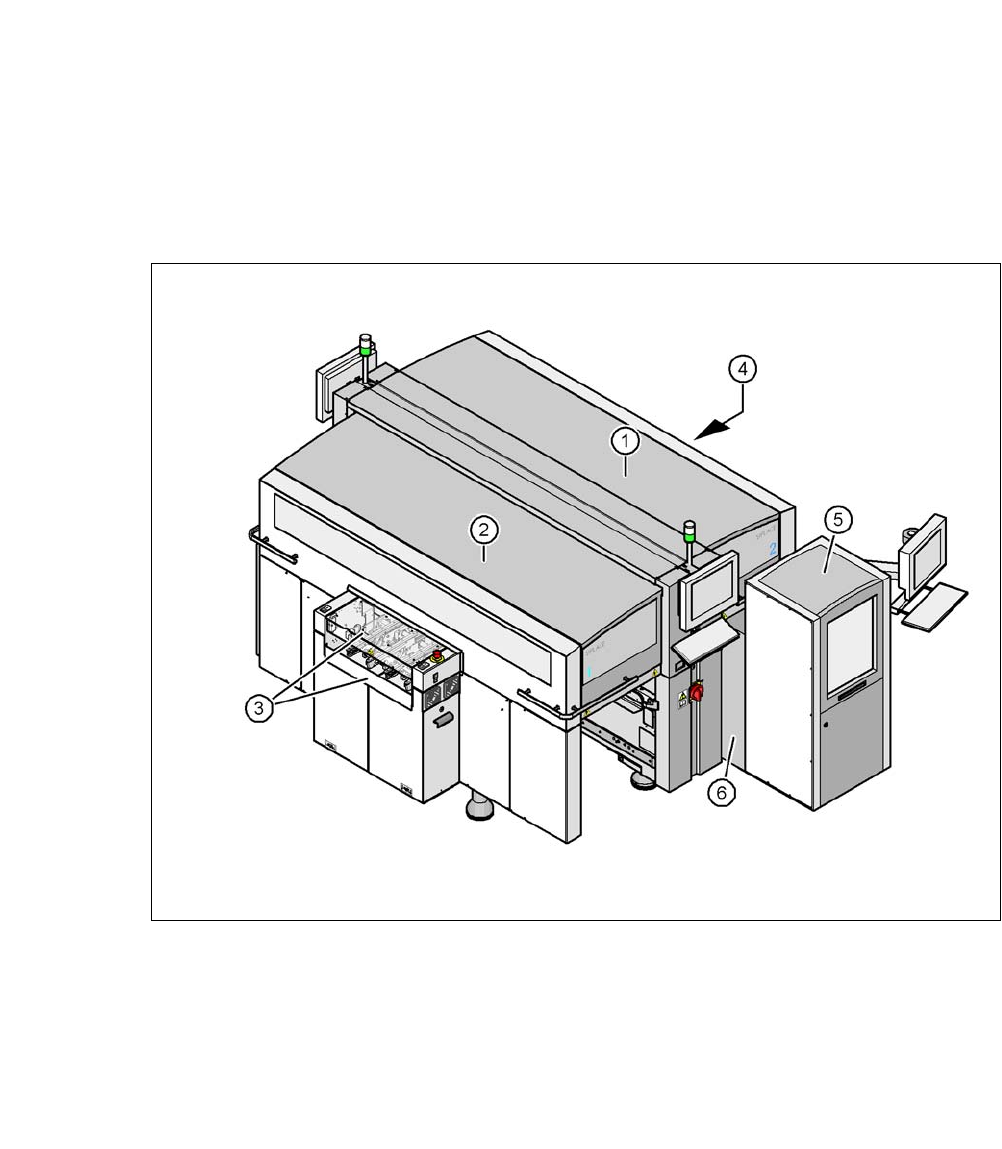

Abb. 2.8 - 1 Schutzhauben und Abdeckungen
(1) Schutzhaube
(2) Schutzhaube
(3) Abdeckklappe und Eingreifschutz am Eingabeband
(4) Abdeckklappe und Eingreifschutz am Ausgabeband
(5) Magazin-Lift mit Schiebetür
(6) Feste Abdeckung SWS
2
Der Verfahrbereich der Portale ist mit zwei nach oben schwenkbaren Schutzhauben (Pos. 1 und
2) abgedeckt. Seitenscheiben sollen einen Zugriff in den Innenraum des Automaten von der Seite
her verhindern. Die beiden Abdeckklappen (Pos. 3 und 4) über dem Ein- bzw. Ausgabeband des
Leiterplattentransports sichern den Zugriff zum Leiterplattentransport.
2 Betriebssicherheit Betriebsanleitung SIPLACE CA-Serie
2.8 Sicherheitseinrichtungen Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT
84
Funktion 2
Wird eine der Schutzhauben nach oben geschwenkt oder eine der Abdeckklappen am Leiterplat-
tentransport angehoben, wird die Stromversorgung der Portalachsen und der SWS sofort unter-
brochen. Die Portalachsen und alle Achsen des SWS bleiben stehen. Am Bildschirm wird die
Meldung "Abdeckung schließen" ausgegeben.
Schließen Sie die Schutzhauben und drücken Sie einen der Starttaster am Automaten (Pos.
1 in Abb. 2.8 - 2
).
2
Abb. 2.8 - 2 Lage der Start- und NOT-AUS-Reset-Taster (weiß) am Automaten und am SWS
(1) Starttaster (weiß) am Automaten
(2) Betriebsanzeige (weiß) am SWS
