Betriebsanleitung SIPLACE CA-Serie 2 Betriebssicherheit Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DR AFT 2.8 Sicherheitseinrichtungen 91 2.8.2.4 Lage von Schutzschaltern am Automaten 2 Abb. 2.8 - 5 Lage von Schutzs…
2 Betriebssicherheit Betriebsanleitung SIPLACE CA-Serie
2.8 Sicherheitseinrichtungen Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT
90
Hauptschalter in Stellung AUS 2
2
Hauptschalter in Stellung EIN 2
Nach dem Einschalten des Hauptschalters startet der SWS-Computer.
GEFAHR
Lebensgefahr durch Spannungen!
Unsachgemäßer Umgang mit dem Automaten kann zu Tod oder schwerer Körperverlet-
zung sowie erheblichem Sachschaden führen.
Trotz ausgeschaltetem Hauptschalter können einzelne Teile des SWS noch lebensgefähr-
liche Spannungen führen:
Beachten Sie deshalb die geltenden Unfallverhütungs- und DIN-Vorschriften (insbe-
sondere EN 60204, Teil 1 oder IEC 60204, Teil 1) bzw. die Vorschriften Ihres Landes.
Nur entsprechend qualifiziertes und geschultes Personal darf die Schutztüre der
Stromversorgung öffnen.
Betriebsanleitung SIPLACE CA-Serie 2 Betriebssicherheit
Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT 2.8 Sicherheitseinrichtungen
91
2.8.2.4 Lage von Schutzschaltern am Automaten
2

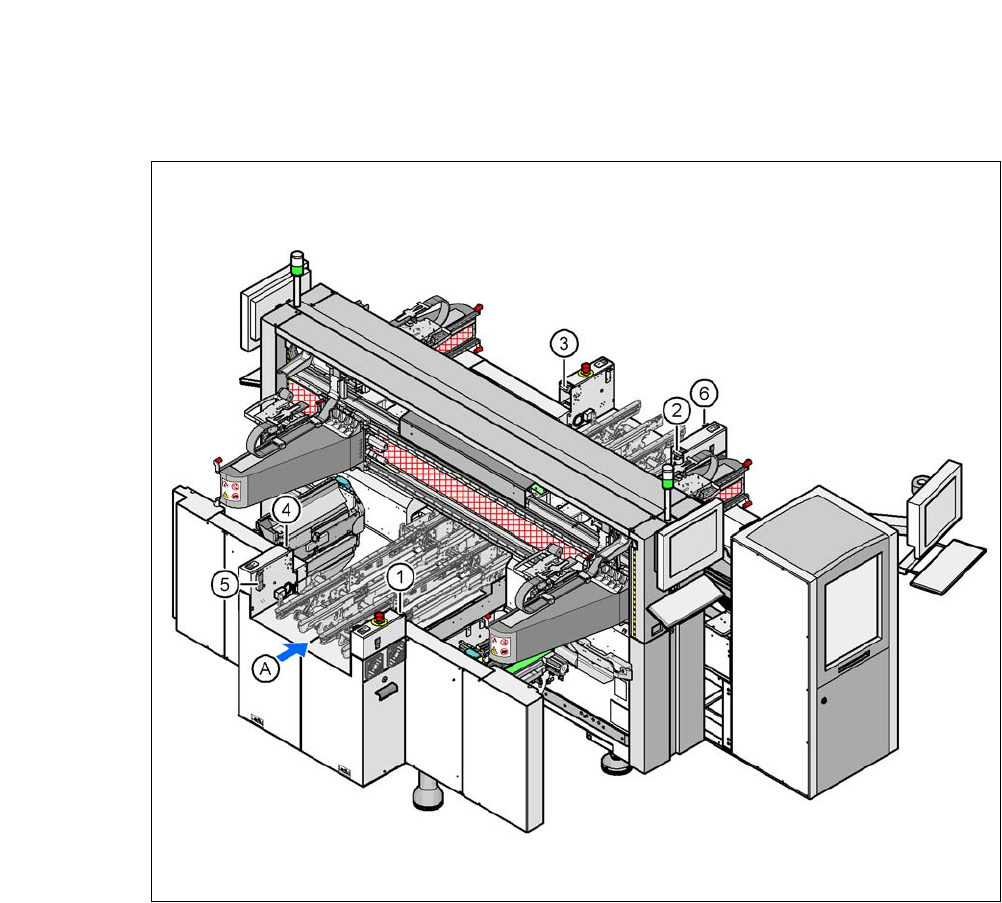

Abb. 2.8 - 5 Lage von Schutzschaltern am Automaten
2
(1) Schutzhaubenschalter, Stellplatz 1
(2) Schutzhaubenschalter, Stellplatz 2
(3) Schutzhaubenschalter, Stellplatz 3
(4) Schutzhaubenschalter, Stellplatz 4
(5) Schutzschalter für die Abdeckklappe an der Eingabeseite des LP-Transports
(6) Schutzschalter für die Abdeckklappe an der Ausgabeseite des LP-Transports
(A) LP-Transportrichtung
2 Betriebssicherheit Betriebsanleitung SIPLACE CA-Serie
2.8 Sicherheitseinrichtungen Ab Softwareversion SR 708.0 Ausgabe 12/2014 DE -DRAFT
92
2.8.3 Lage von Schützsicherheitskombination und Servicesteckdose
2

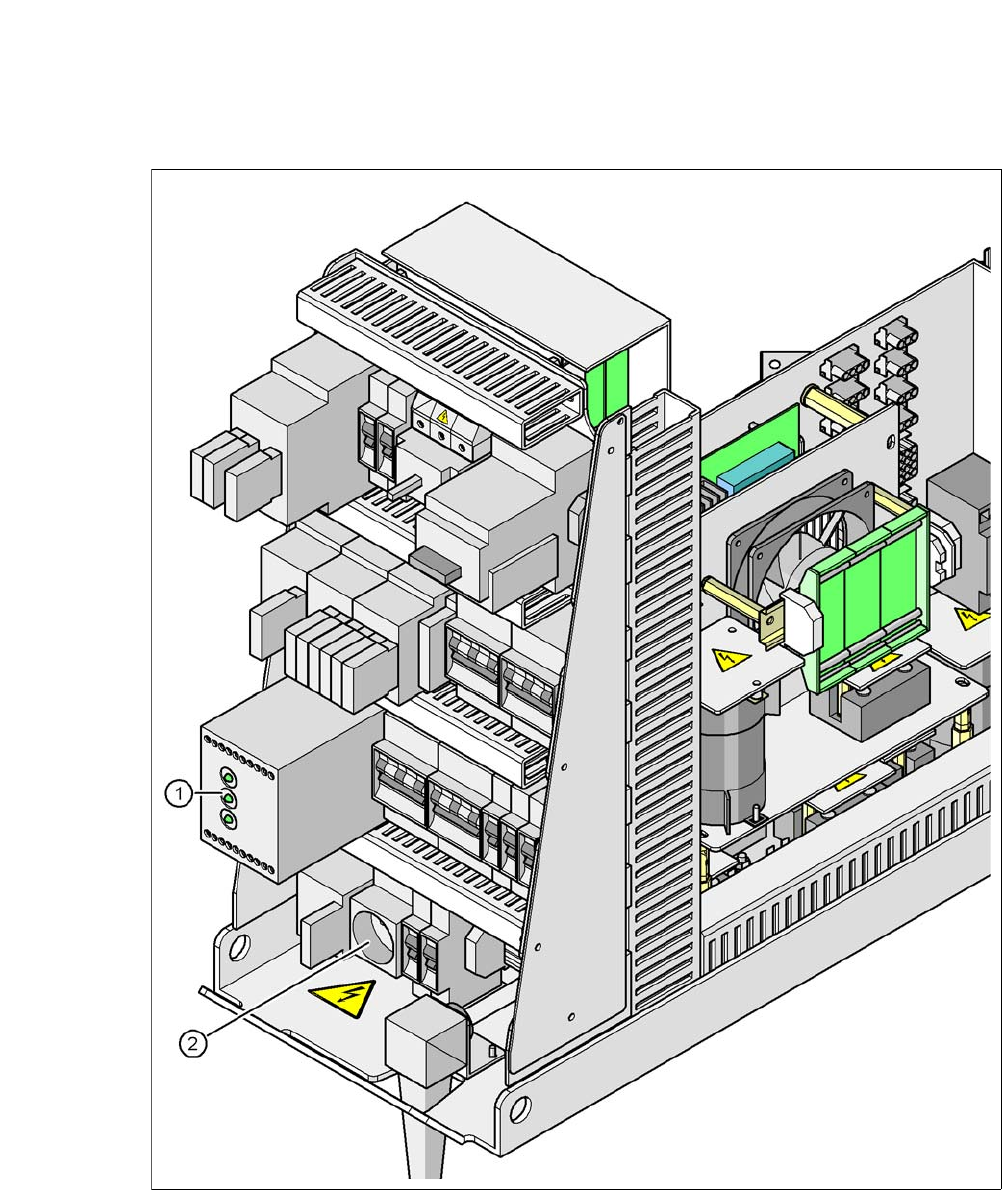

Abb. 2.8 - 6 Lage von Schützsicherheitskombination und Servicesteckdose
2
(1) Schützsicherheitskombination
(2) Servicesteckdose
