RX-7-Rev07PDF - 第178页
B-29 B1 4 部品カメラ配線 - 左 ヘッド Wiring diagram camera LEFT
B-28
B13
ヘッド LED・バルブモーター配線-右ヘッド
Wiring diagram Head RIGHT
ｲﾗｽﾄ番号
Ref.No.
品番
Part Number
Description
品名
個数
Q'ty
備考
Remarks
1 EZ1-969-130-22 HARNESS (HIO-HIO1 HFAN1 HFAN2) ﾊ-ﾈｽ (HIO-HIO1 HFAN1 HFAN2) (R) 1
2 EZ1-969-133-12 HARNESS (HIO1, 2-VDB1, 2, 3,4) ﾊ-ﾈｽ (HIO1, 2-VDB1, 2, 3, 4) 1
3 EZ1-969-131-23 HARNESS (HIO2-HIO3 ZBRK ETC) ﾊ-ﾈｽ (HIO2-HIO3 ZBRK ETC) (R) 1
4 EZ1-969-134-16 HARNESS (HEAD ETC-H1M H1E ETC)
ﾊ-ﾈｽ (HEAD ETC-H1M H1E ETC)(R)
1
B-29
B14

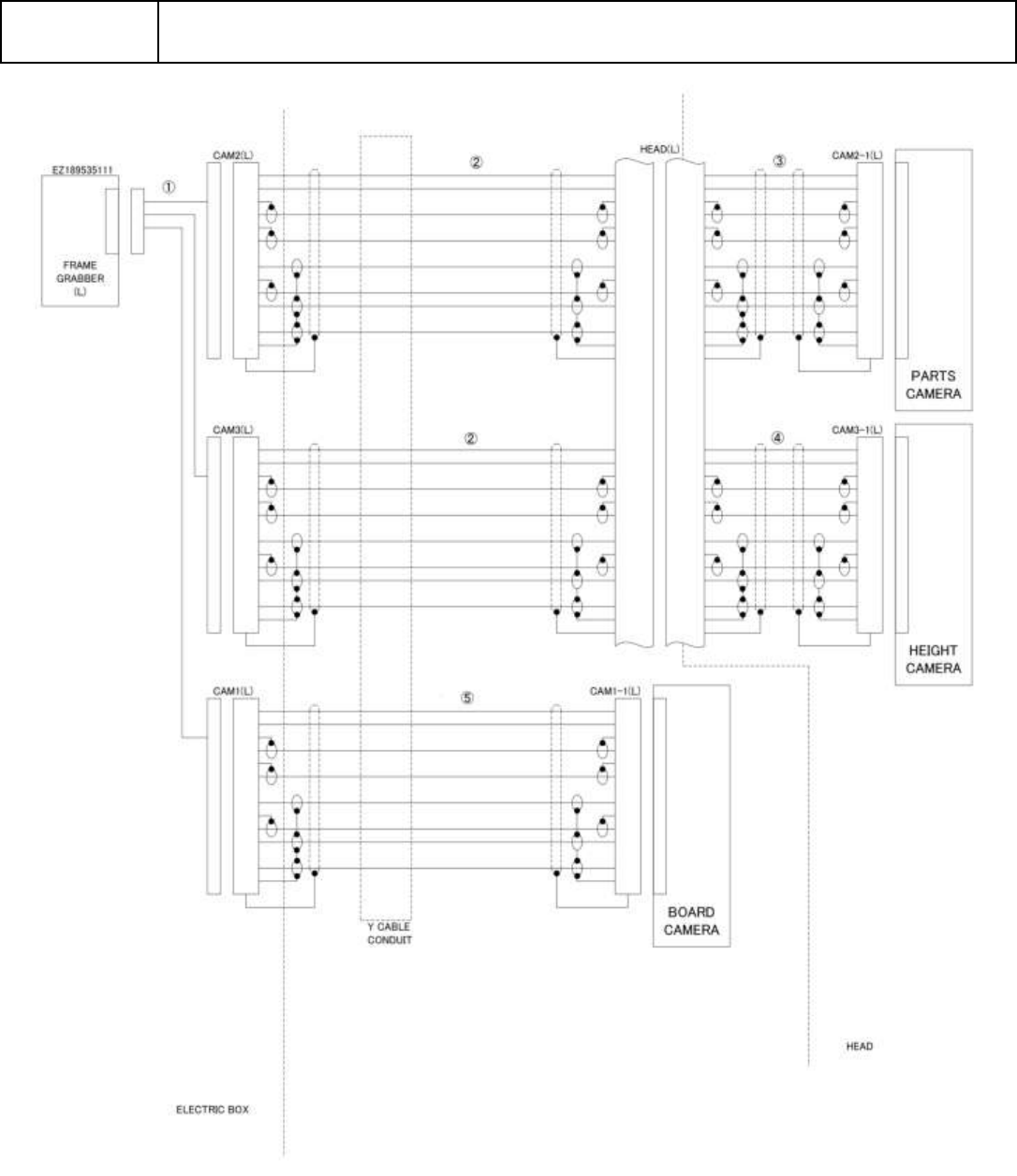

部品カメラ配線-左ヘッド
Wiring diagram camera LEFT
B-30
B14
部品カメラ配線-左ヘッド
Wiring diagram camera LEFT
ｲﾗｽﾄ番号
Ref.No.
品番
Part Number
Description
品名
個数
Q'ty
備考
Remarks
1 EZ1-848-067-11 CABLE 3CH CAMERA (26P-12S) CABLE 3CH CAMERA (26P-12S) 1
2 EZ1-969-129-16 HARNESS (HEAD,ETC-H1M,H1E,ETC) ﾊ-ﾈｽ (HEAD,ETC-H1M,H1E,ETC)(L) 1
3 EZ1-969-292-14 HARNESS (PART CAMERA) ﾊ-ﾈｽ (PART CAMERA) 1
4 EZ1-969-292-24 HARNESS (HEIGHT CAMERA)
ﾊ-ﾈｽ (HEIGHT CAMERA)
1
5 EZ1-969-126-12 HARNESS (CAM1P-CAM1C)
ﾊ-ﾈｽ (CAM1P-CAM1C) (L)
1
