EJM9DC-MB-04E-01NPM-WX/WXS
4-1-4
EJM9DC-MB-04E-01NPM-WX/WXS
工程师手册
4-2
4-2-1

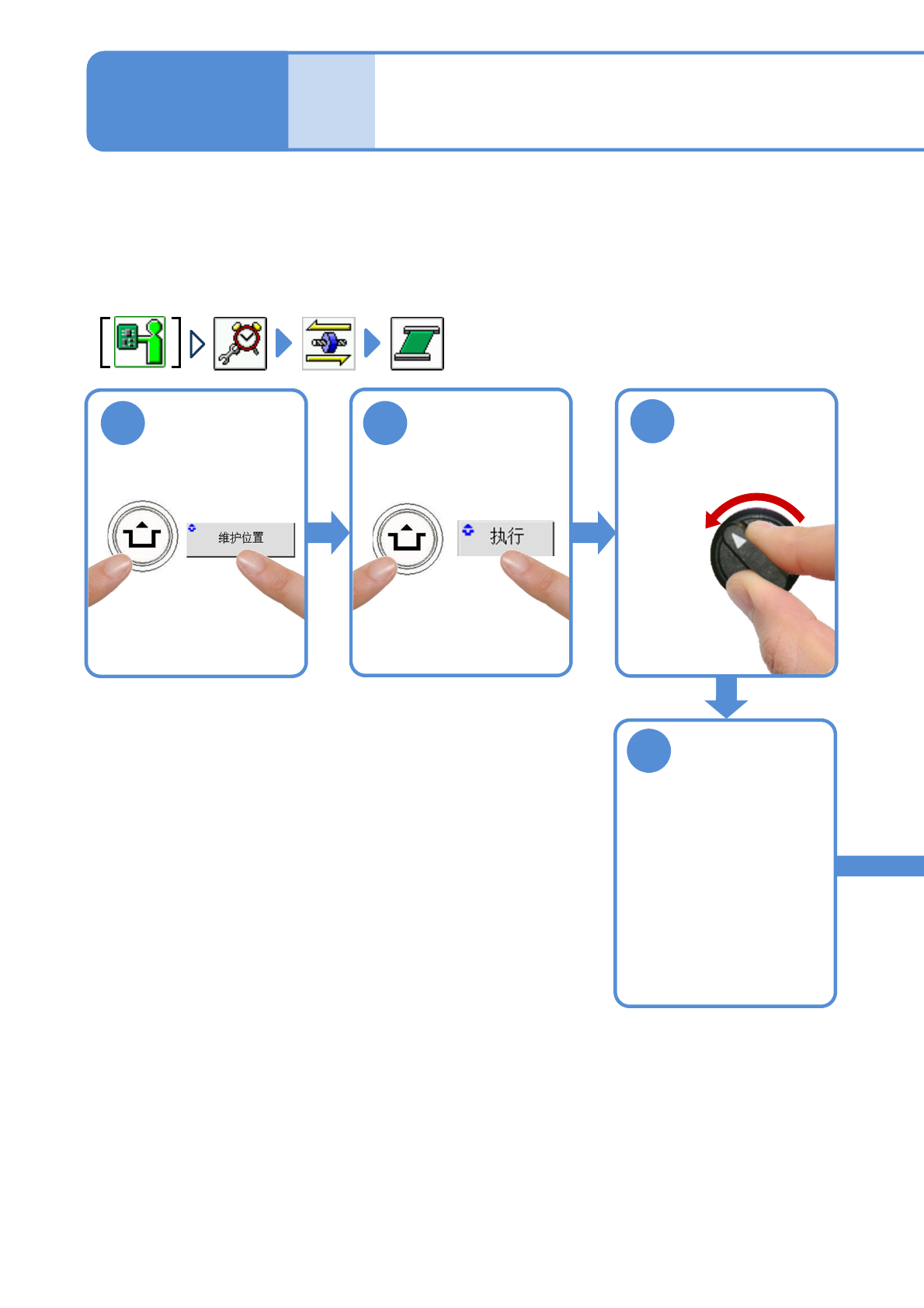

1 2
3
4
ACTIVATION
ACTIVATION
OFF SERVO ON
传送带L、传送带R(选购件)的润
滑脂添加 1
确认提示
在这里对传送带L、传送带R的添加润滑脂的方法进行说明。
使用工具: 润滑脂枪 所需时间: 10 分钟
●对基板传送带的宽度调整滚珠丝杠、线性轴、滚珠花键添加润滑脂。
●请从与传送带Ｌ、传送带Ｒ连结的NPM-WX/WXS处进行操作。
●建议在双轨模式下进行作业。(→P.9-2-1)
打开传送带的上面
盖
●事先确认不存在支撑销。
EJM9DC-MB-04E-01NPM-WX/WXS
4-2-2
6
5

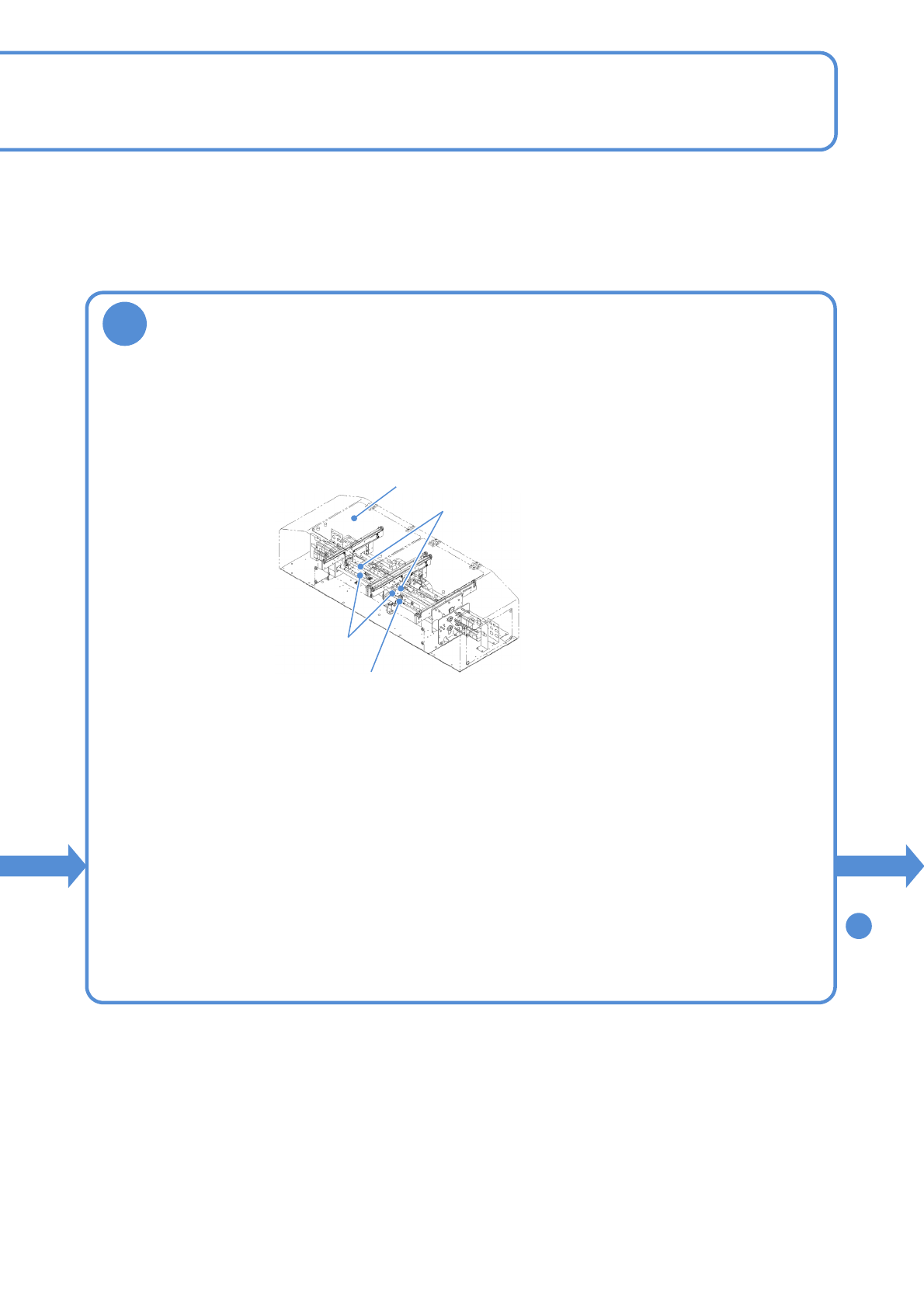

向传送带L、传送带R的宽度调整滚珠丝杠、线性轴、滚珠花键添加润滑脂
■传送带L(N-CONL)、传送带R (N-CONR)
上面盖
宽度调整滚珠丝杠
*1)
(润滑脂注入口)
滚珠花键
*3)
线性轴
*2)
顺序
*1)
滚珠丝杠的情形
●从润滑脂注入口 (可动侧轨道)，使用润滑脂枪添加。(各轨道的2处)
各压出1次(约0.9 cm
3
)
●使用润滑脂: LCG100
*2)
线性轴的情形
●在线性轴附近直接添加润滑脂。挤出1次 (约0.9 cm
3
)
●使用润滑脂: LCG100
*3)
滚珠花键的情形
●在滚珠花键的中压部分直接添加润滑脂。挤出1次 (约0.9 cm
3
)
●使用润滑脂: LCG100
