EJM9DC-MB-04E-0 1 NPM-W X/WXS 4-3 -3 XY 轴线性导轨的润滑脂 添加 2 工程师手册 4-3 ( , ) 8 9 d c d c a b (a) (b) Table 1 Table 2 ●润滑脂注入口位置 (Table1 ～ 2) 润滑脂注入口 c 润滑脂注入口 b a d 对 Y 轴线性导轨添加润滑脂 ●使用润滑脂 : LCG100 ●将 Y 轴移动到能看到 Y 轴的 润滑脂注入口的位置 ●请按照以…
EJM9DC-MB-04E-01NPM-WX/WXS
4-3-2
8
警告
7
a
b
c
d
a
c
d
b
●润滑脂注入口位置
上下4处 (Table 1 ～2)
Table 1
Table 2
使用心脏起搏器的人员请勿靠近直线马达部
(由于磁力造成错误动作，可能受伤)
对X轴线性导轨添加润滑脂
●使用润滑脂: LCG100
●为了使识别装置的玻璃面不会附着润滑脂，请预先将Y轴向跟前侧
移动。
●请按照以下步骤向上图a,b,c,d 的4处润滑脂注入口加润滑脂。
① 拧松润滑脂枪尖端，插进润滑脂注入口后，在按压的同时
紧固。(参照图1)
②执行1/4抽吸。(约0.25cm
3
)
③ 用手使X轴移动100mm。
④ 实施两次步骤②和③。
⑤ 倾斜润滑脂枪尖端，排除内压，拧松尖端后取出。(参照图2)
⑥ 在注油后擦拭干净附着在润滑脂注入口上的润滑脂。
润滑脂注入口
识别装置的玻璃面
顺序
扩宽
窄缩
图1
内压
图2
拧松
插进
在按压的同时紧固
夹紧
EJM9DC-MB-04E-01NPM-WX/WXS
4-3-3
XY轴线性导轨的润滑脂
添加 2
工程师手册
4-3
( , )
8
9
d
c
d
c
a
b
(a)
(b)
Table 1
Table 2
●润滑脂注入口位置
(Table1～2)
润滑脂注入口
c
润滑脂注入口
b
a
d

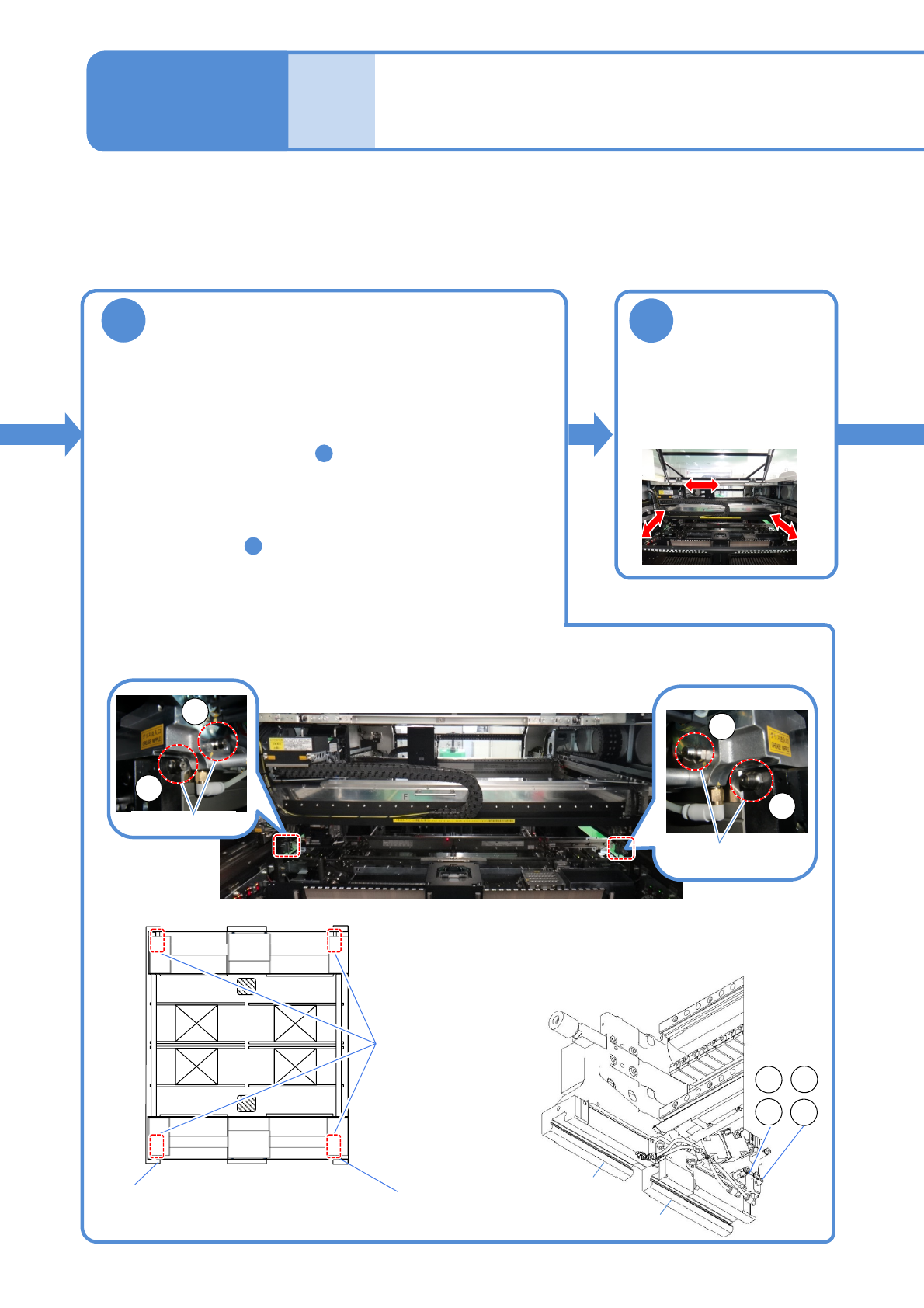

对Y轴线性导轨添加润滑脂
●使用润滑脂: LCG100
●将Y轴移动到能看到Y轴的润滑脂注入口的位置
●请按照以下步骤对主侧 a, b 和从侧 c, d 的4处润滑脂注入口
加润滑脂。
① 拧松润滑脂枪尖端，插进润滑脂注入口后，在按压的
同时紧固。(参照步骤 的图1)
②执行1/2抽吸。(约0.5 cm
3
)
③ 用手使Y轴移动100mm。
④ 实施两次步骤②和③ 。
⑤ 倾斜润滑脂枪尖端，排除内压，拧松尖端后取出。
(参照步骤 的图2)
⑥ 在注油后擦拭干净附着在润滑脂注入口上的润滑脂。
主 (左) 侧
导轨处
从 (右) 侧
导轨处
移动X轴、Y轴
●执行数次使X轴移动整个行
程、使Y轴移动300 mm以
上的动作，以便润滑脂涂
抹到整个线性导轨上。
主侧
从侧
7
7
EJM9DC-MB-04E-01NPM-WX/WXS
4-3-4
12
10
11
Y轴线性导轨 (左侧)
附着的润滑脂
Y轴线性导轨 (右侧)
擦去溢出的润滑脂
●擦去从X轴、Y轴的线性导轨溢出的润滑脂和轨道滑动面以外附着的润滑脂。
溢出的润滑脂
●从对面侧的贴装头以目视确认线性导轨的轨道部的安装孔，如果有润滑脂积存，请擦拭干净。
线性导轨
轨道部的安装孔
溢出的润滑脂
积存的润滑脂
X轴线性导轨
顺序
检查润滑脂盘
●如果有润滑脂积存时，请擦拭干净。
Y轴下面的润滑脂盘 (左侧)
Y轴下面的润滑脂盘 (右侧)
X轴下面的润滑脂盘
