EJM9DC-MB-04E-0 1 NPM-W X/WXS 4-20 -2 4 5 对 Y 轴的电缆护链进行清扫 ●将贴装头向 X 方向移动，用棉纱布 擦去电缆护链上的附着物。 ●将贴装头向左方向靠，用棉纱布擦 去托架上的垃圾。 ●将相反侧的臂向 Y 方向的跟前侧移动， 用棉纱布擦去电缆护链上的附着物。 ●将 X 轴的臂向左方向靠，用 棉纱布擦去框架 及托架上的垃圾。 对 X 轴的电缆护链进行清扫
EJM9DC-MB-04E-01NPM-WX/WXS
OFF SERVO ON
OFF SERVO ON
4-20-1

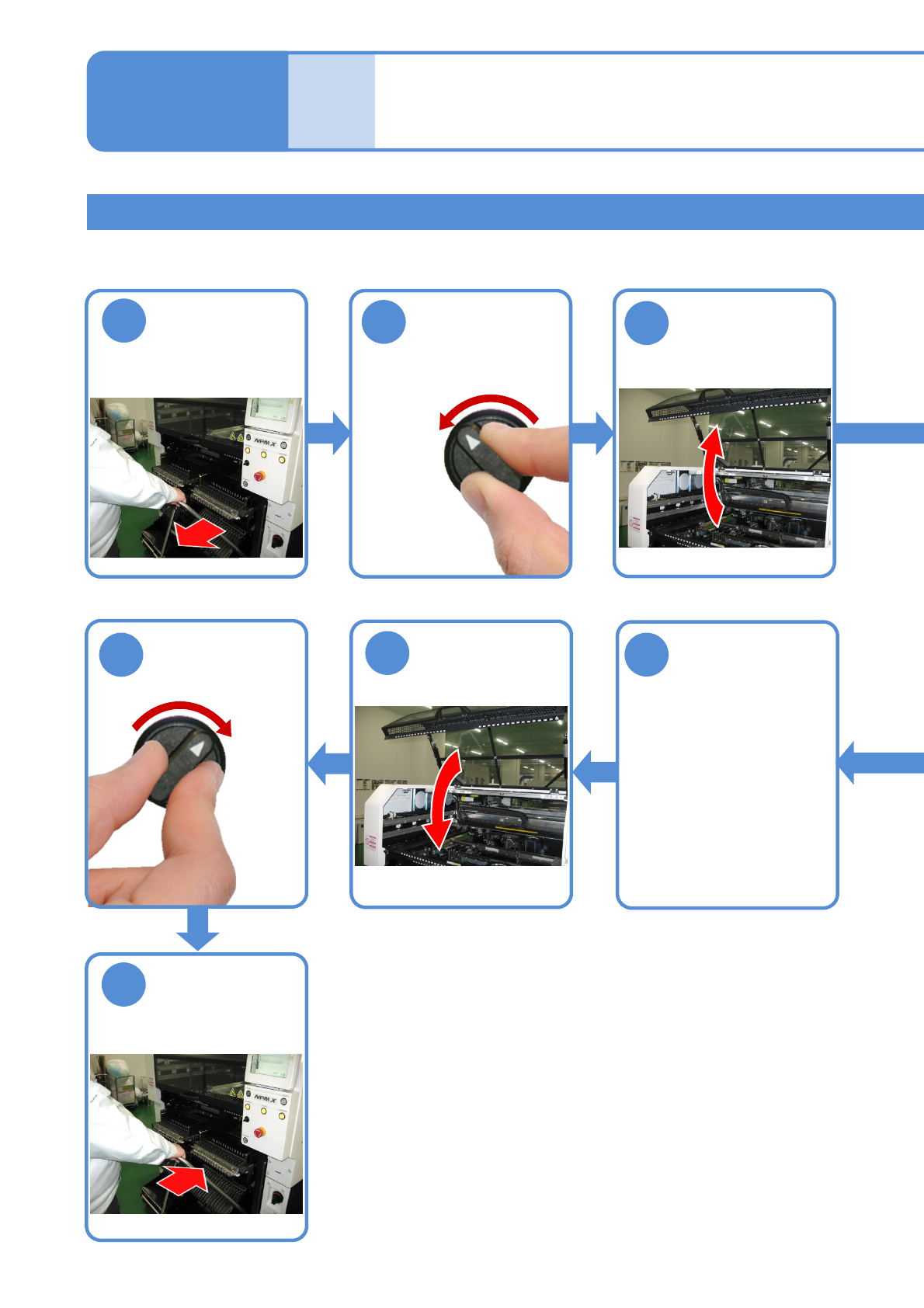

XY轴的电缆护链的清扫
工程师手册
4-20
2
8
XY轴的电缆护链的清扫
6
1
3
7
9
将贴装头和X臂移动到
不会碰到机械止动器
的位置
卸下交换台车
(→P.2-4)
安装交换台车
(→P.2-4)
使用工具: 棉纱布、棉棒
所需时间:5 分钟
EJM9DC-MB-04E-01NPM-WX/WXS
4-20-2
4
5
对Y轴的电缆护链进行清扫
●将贴装头向X方向移动，用棉纱布
擦去电缆护链上的附着物。
●将贴装头向左方向靠，用棉纱布擦
去托架上的垃圾。
●将相反侧的臂向Y方向的跟前侧移动，
用棉纱布擦去电缆护链上的附着物。
●将X轴的臂向左方向靠，用棉纱布擦去框架
及托架上的垃圾。
对X轴的电缆护链进行清扫
EJM9DC-MB-04E-01NPM-WX/WXS
OFF SERVO ON
OFF SERVO ON
4-21-1

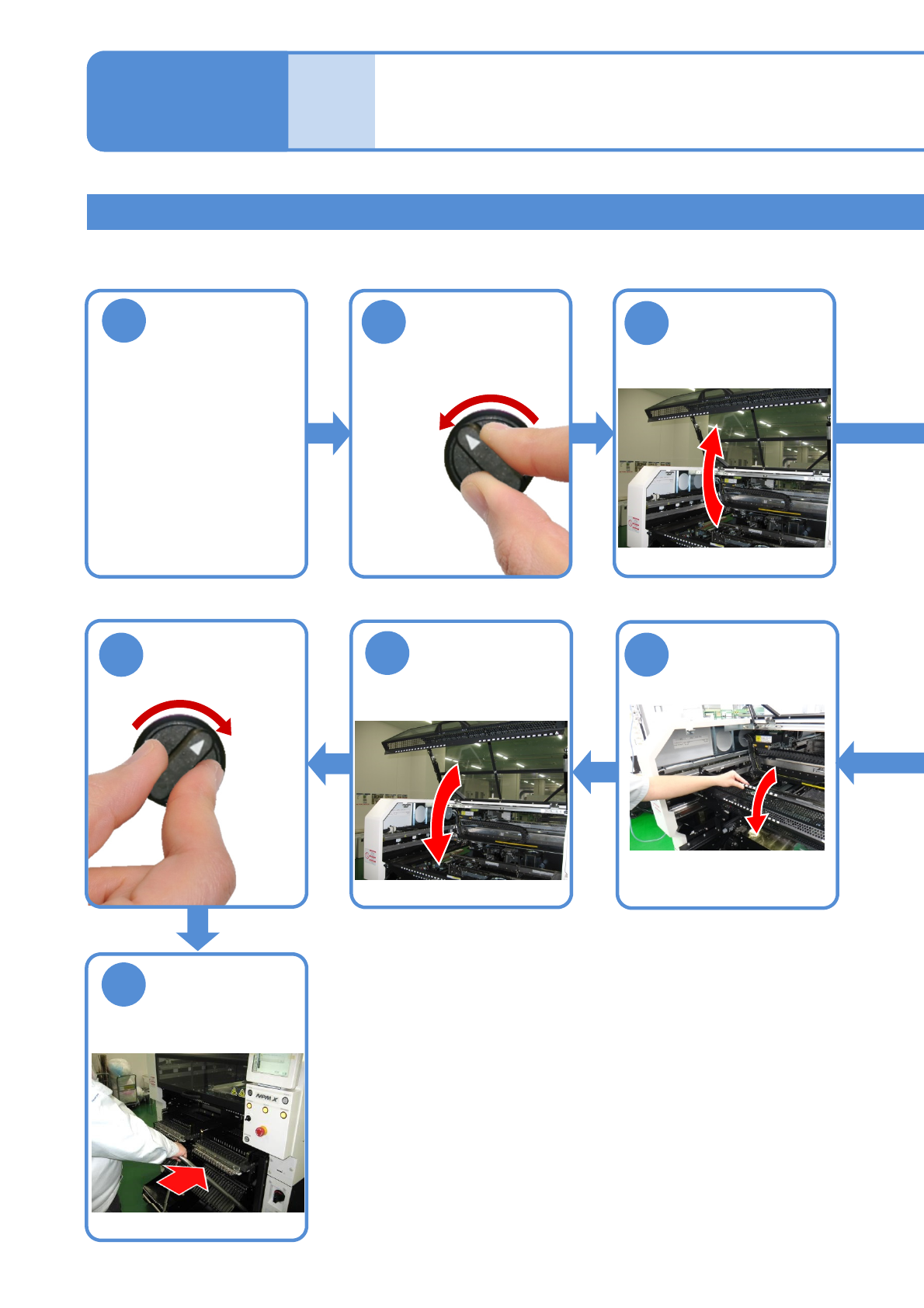

编带浮起检测传感器的清扫
工程师手册
4-21
2
9
7
1
卸下托盘供料器或
者交换台车
3
8
10
编带浮起检测传感器的清扫
安装托盘供料器或
者交换台车
(→P.2-4)
安装供料器工作台
盖
使用工具: 棉纱布
所需时间:5 分钟
●托盘供料器时
(→P.11-8)
●交换台车时
(→P.2-4)
