EJM9DC-MB-10E-00NPM-WX/WXS
概要
校准作业的实施
10-1-1
工程师手册
10-1-1
为了最大限发挥设备性能，安装在设备内的机器参数需要符合现场环境。把调整机器参数的操作称为校准。
在10章，对校准方法进行说明。
■该项作业，请严格遵守下述条件进行实施
●作业开始1小时之前为止，请把设备的主电源开关设定为ON。
●作业开始前，请勿使设备进行暖机运转。
●经过生产或者暖机运转等设备停止，需要等待1个小时以上再开始操作。
■该项作业，请在下述情况下进行
●移动设置设备时。
●更换单元时。
●地面状态 (水平) 发生变化时。
EJM9DC-MB-10E-00NPM-WX/WXS
概要
STEP
项目 操作
设备变化状况和
实施的校准作业
所需
时间
[分钟]
移设、地面的
水平变化
1)
贴装头
更换
2)
STEP1
贴装头照相机XY原点
照相机角度
5
XY原点
5
面补正XY
面补正XY・照相机标尺
30
STEP2
贴装头/面补正Z
高度计测
5
面补正Z
20
宽度调整 宽度调整
10
贴装位置 / 传送带
高度计测
5
停止位置计测
5
高度传感器
(选购件)
高度计测
()()
10
贴装负荷
(4吸嘴贴装头、
3吸嘴贴装头V2)
贴装负荷计测F1，F2
30
STEP3
多功能识别照相机V2
贴装头
原点
5
照相机偏移量
10
治具站
(1台贴装头)
扫描位置
40
)
吸嘴交换器高度
贴装头照相机照明
多功能识别照相机照明
3)
贴装头偏移量
分割识别
扫描位置
()()
10
STEP4
吸着位置 吸着位置
10
托盘
吸着高度
()
10
吸着位置1
()
吸着位置2
()
转印 高度测量
()()
10
精度验证
贴装精度 反映
30
贴装精度 验证
30
■校准作业的项目和操作
校准作业的项目和操作
10-1-2
: 实施 (): 只对有选购件单元的设备实施
1) 设置购买了APC选购件的贴装头时，需要进行本校准。
2) 只对更换了单元的工作台实施校准作业。
3)购入了选购件的PIP照明后进行设置时也需要实施该校准。
4) 轻量16吸嘴贴装头V2时所需的时间。轻量8吸嘴、4吸嘴、3吸嘴V2分别需要30分钟、40分钟、30分钟。
5) WXS需要连同多功能照相机一起校准。
工程师手册
10-1-2
EJM9DC-MB-10E-00NPM-WX/WXS
概要

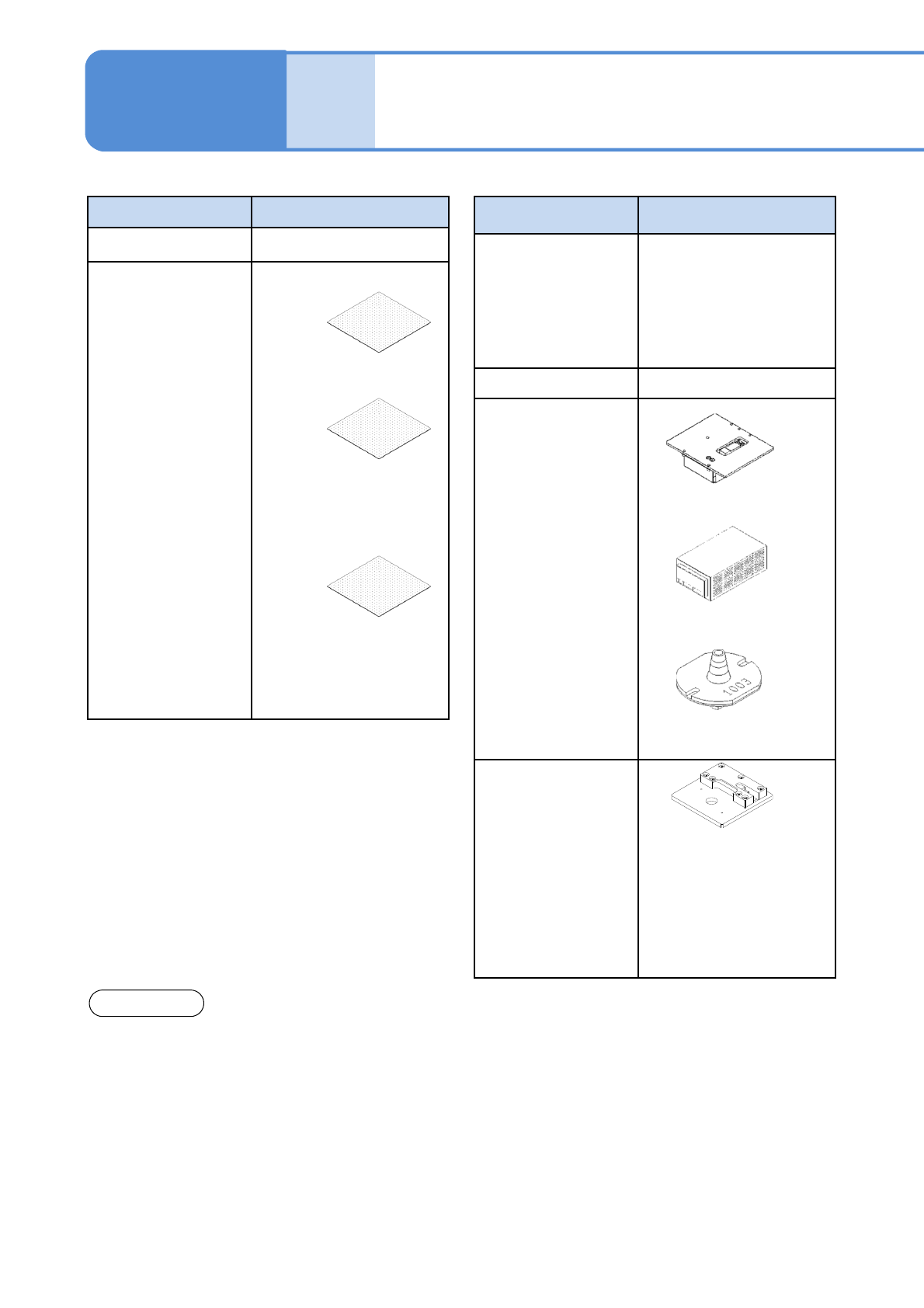

校准作业使用的治具
10-1-3-1
菜单 使用治具
面补正Z
贴装位置/传送带
轻量16吸嘴贴装头V2:
230CS吸嘴
轻量8吸嘴贴装头: 230C吸嘴
4吸嘴贴装头: 1002吸嘴
3吸嘴贴装头V2:
1002吸嘴
宽度调整
搭载负荷
高度传感器
(选购件)
轻量16吸嘴贴装头V2:
230CS吸嘴
轻量8吸嘴贴装头: 230C吸嘴
4吸嘴贴装头: 1002吸嘴
3吸嘴贴装头V2:
1002吸嘴
菜单 使用治具
贴装头照相机XY原点
面补正XY
■ STEP 1
贴装负荷测定治具
(N610084605AA)
负荷测量仪表
(N610093887AC)
■ STEP 2
注意
230CS和230C吸嘴不是校准用治具(选购件)的附件。
请客户准备。
1003吸嘴
(KXFX037UA00)
高度传感器治具
(N610122649AA)
面补正治具
(关于NPM-D系列)
(N210141055AA)×1
1) 与NPM-W、W2、AM100用共用。不可使用NPM-D系列用、NPM-TT用面补正治具。
其他的治具与NPM系列共用。
2) 选择了PIP照明单元 (选购件) 时，是将治具与标准搭载的照明亮度治具( N610114318AA) 替换后使用。
面补正治具
(关于NPM-W系列)
(N210147296AB)×1
工程师手册
10-1-3
用于双式传送带的
用于单式传送带的
面补正治具
(关于NPM-W系列)
(N210147296AB)×1
