EJM9DC-MB-10E-0 0 NPM-W X/WXS 10-3-2 -3 13 准备第 2 次的面补正 XY 15 14 伺服开关置于 OFF 打开安全盖 16 设置面补正治具 ①用手移动面补正治具，使面补正治 具的右端对 准基准线。 ② 将面补正治具按压到基准轨上。 面补正治具 FIXED RAIL SIDE (TYPE A) 面补正 治具的印刷 面补正治具 面补正治 具右端 基准线 轨道 1 基准轨道 17 关闭安全盖 伺服开…
EJM9DC-MB-10E-00NPM-WX/WXS
10-3-2-2
7

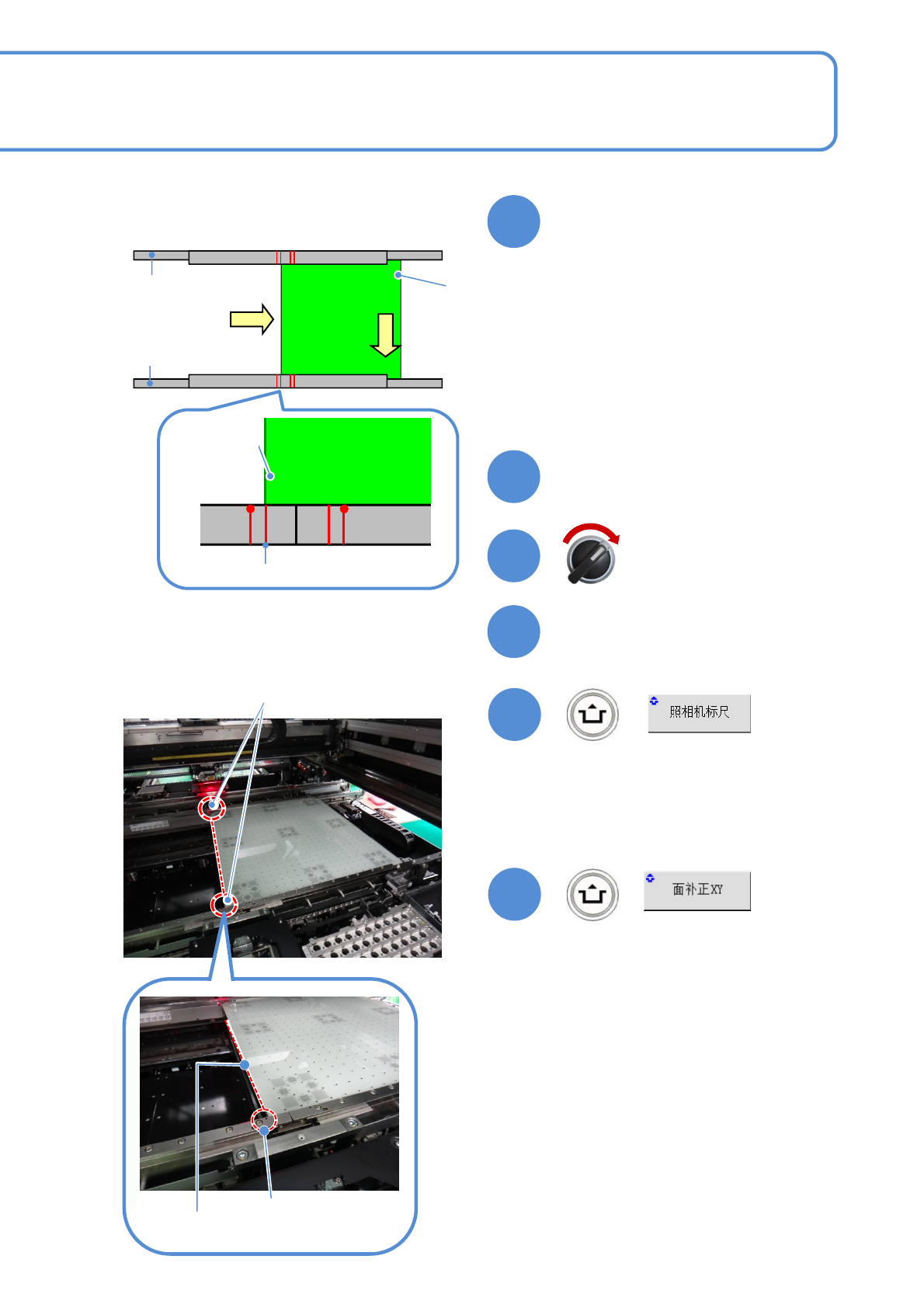

在轨道1上
将面补正治具 [N210147296AB] 按
左图的方向设置
①请将面补正治具上印有『FIXED RAIL
SIDE (TYPE A)』的一端设在基准轨
道侧。
②将面补正治具的左端对准基准轨道上
的基准线，设置好。
(左→右流动、右→左流动都同样。)
③使基准轨紧贴到治具上。
8
关闭安全盖
伺服开关置于ON
9
面补正治具
面补正治具
面补正
治具左端
FIXED RAIL SIDE (TYPE A)
基准线
可动轨道
面补正
治具的印刷
基准轨道
+
12
(面补正开始)
+
11
对照相机标尺实施。
10
安装交换台车(→P.2-4)
基准标记 (a)
基准标记 (a)
面补正治具边缘
EJM9DC-MB-10E-00NPM-WX/WXS
10-3-2-3

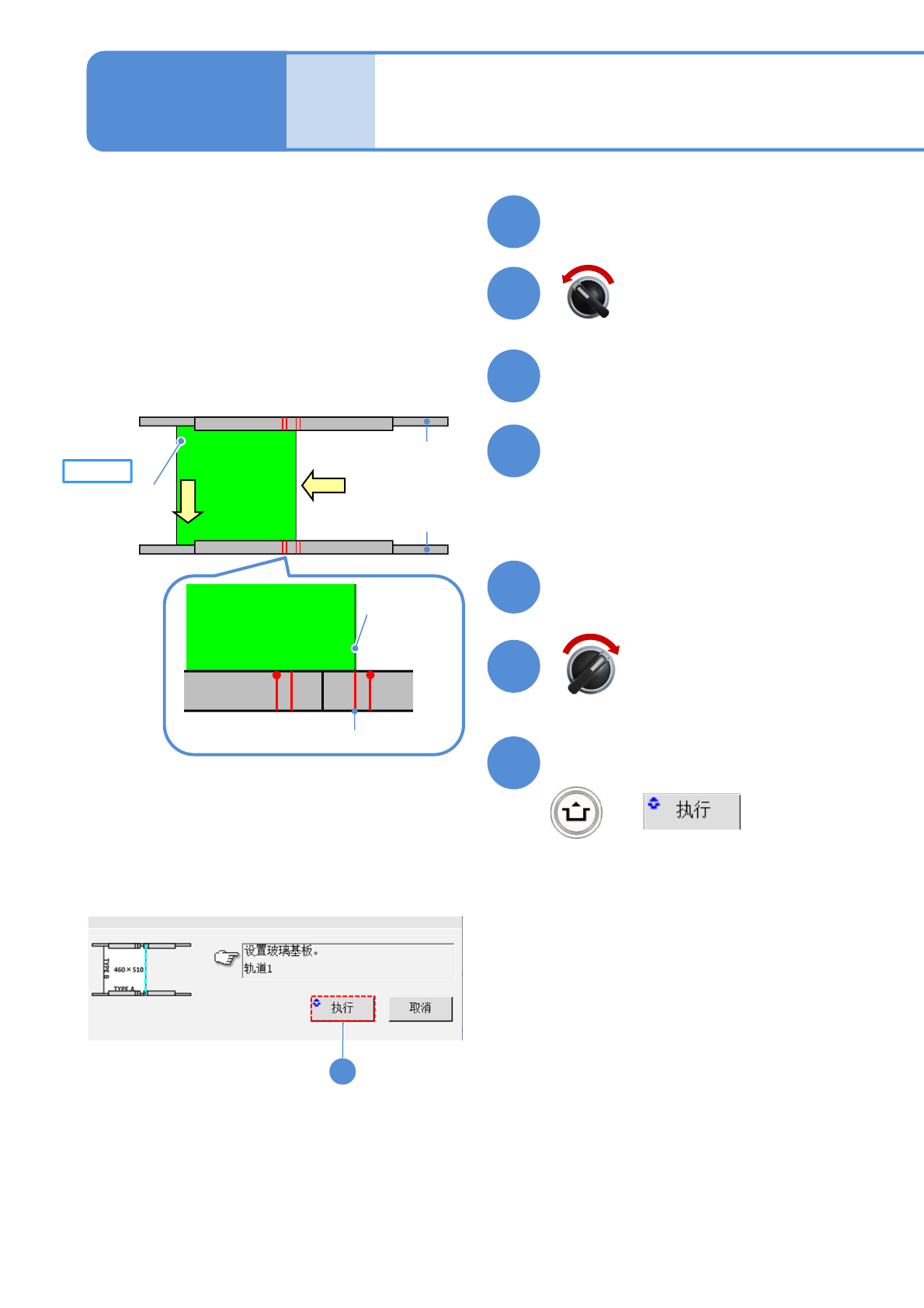

13
准备第2次的面补正XY
15
14
伺服开关置于OFF
打开安全盖
16
设置面补正治具
①用手移动面补正治具，使面补正治具的右端对
准基准线。
②将面补正治具按压到基准轨上。
面补正治具
FIXED RAIL SIDE (TYPE A)
面补正
治具的印刷
面补正治具
面补正治
具右端
基准线
轨道1
基准轨道
17
关闭安全盖
伺服开关置于ON
18
19
可动轨道
工程师手册
10-3-2
面补正XY 2
(单式传送带规格)
确认提示
(面补正XY的计测按照前侧、后侧的顺序
进行)
(贴装头移动到退避位置)
+
面补正
XY
19
EJM9DC-MB-10E-00NPM-WX/WXS
10-3-2-4
21
20
20
确认提示
21
●不保存数据时
●取消时
(仍然是 的画面)
12
确认是否已正常结束
22
准备取出面补正治具
卸下交换台车 (→P.2-4)
打开安全盖
伺服开关置于OFF
23
24
用手推面补正量具，将其送到前/
后工序的设备或前/后工序的传送
带
25
