EJM9DC-MB-10E-0 0 NPM-W X/WXS 1 1 3 选择工作台 3 4 4 5 + ( 只选择 4 吸嘴贴装头、 3 吸嘴贴装头 V2) 工程师手册 10-1 1 伺服开关置于 OFF 7 6 8 9 伺服开关置于 ON 10-1 1 -1 2 选择吸嘴 分割识别 ( 选购件 ) 1 当识别元件比标准元件大之际，使用 本功能。通过分割识别后计算补 正值，并以这个补正值进行实装。 ( 只限 4 吸嘴贴装头、 3 吸嘴 …
EJM9DC-MB-10E-00NPM-WX/WXS
10-10-8
40
38
伺服开关置于ON
40
37

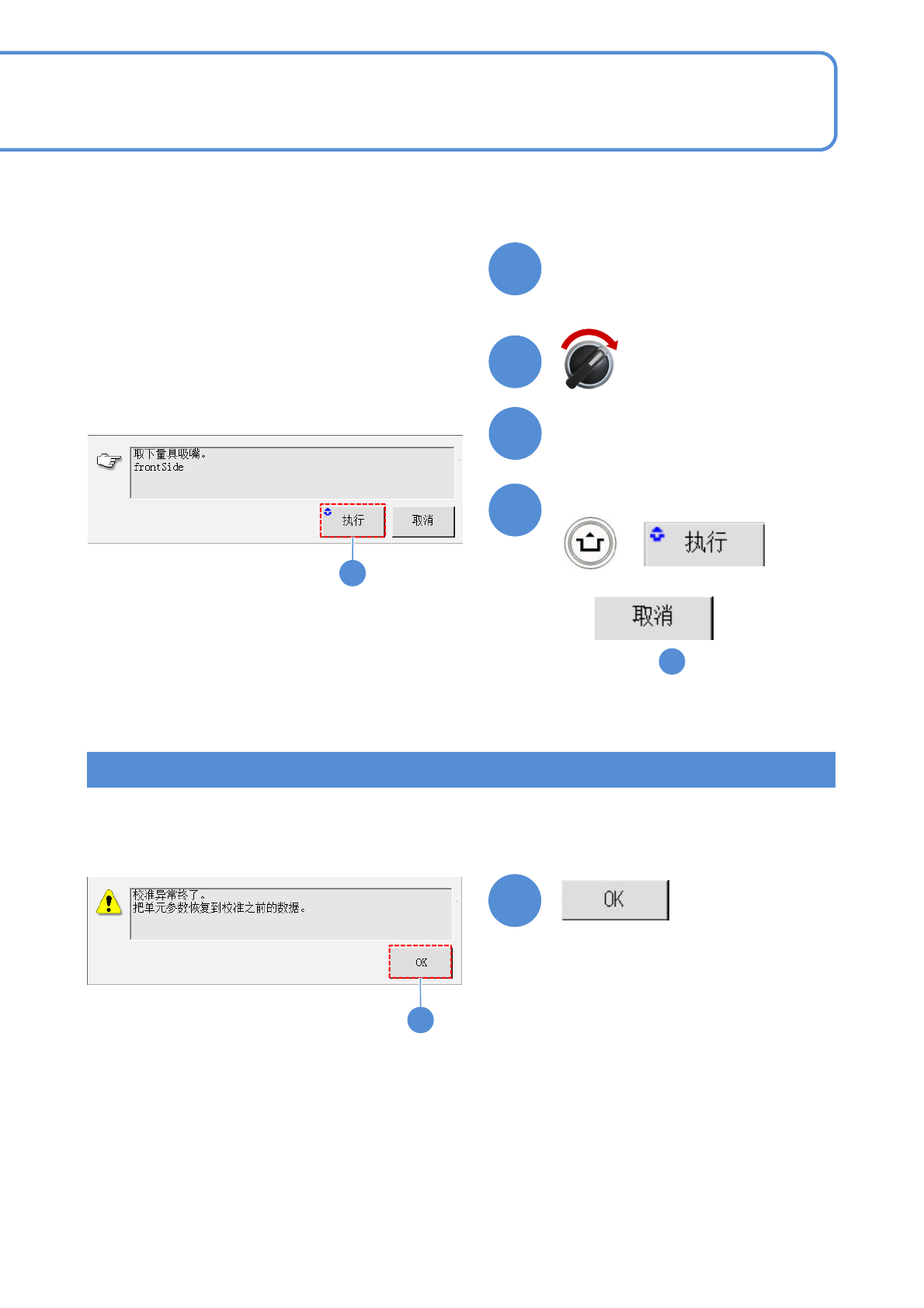

异常结束时
1
1
39
安装交换台车(→P.2-4)
+
确认提示
■取消时
(仍然是 的画面)
24
关闭安全盖
显示下述画面。校准作业结果不被保存。
(返回到校准画面，恢复到校准前的数
值。)
EJM9DC-MB-10E-00NPM-WX/WXS
1
1
3
选择工作台
3
4
4
5
+
(只选择4吸嘴贴装头、3吸嘴贴装头V2)
工程师手册
10-11
伺服开关置于OFF
7
6
8
9
伺服开关置于ON
10-11-1
2
选择吸嘴

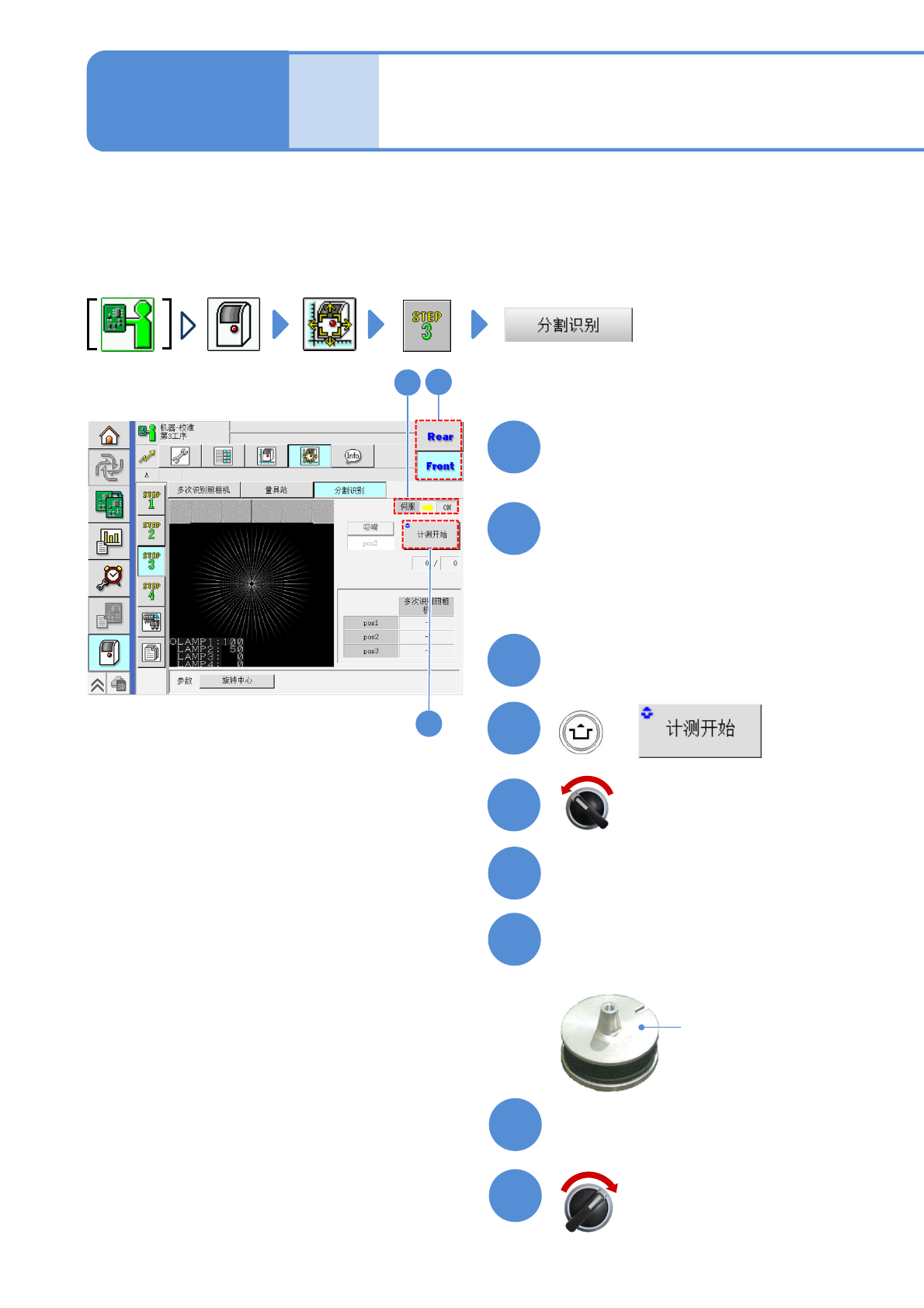

分割识别(选购件) 1
当识别元件比标准元件大之际，使用本功能。通过分割识别后计算补正值，并以这个补正值进行实装。
(只限4吸嘴贴装头、3吸嘴贴装头V2)
●QFP、连接器等 X方向: ～ 145.2 mm、Y方向: 45 ～ 80 mm
●上述以外元件 X方向: ～ 145.2 mm、Y方向: 45 ～ 90 mm
确认伺服开关是否为ON
(如果为OFF，即将其置于ON)
打开安全盖
将多功能识别照相机治具设置到
规定的贴装头上
关闭安全盖
线多功能识别照相机治具
(4吸嘴贴装头、3吸嘴贴
装头V2用)
■4吸嘴贴装头时
因为只有pos2，所以不要选择
■3吸嘴贴装头V2时
需要对pos1～3全部选择
EJM9DC-MB-10E-00NPM-WX/WXS
10-11-2
11
－ : 未计测
11
NG: 测量结果为异常结束时 (在计测)
4
10
+
12
按其他菜单画面，将显示是否保存数
据的信息
确认测量结果
■没有安装多功能识别照相机时
(仍然是 的画面)
1
(贴装头进行识别动作)
确认提示
(校准所得数据将会消失)
(将保存校准所得数据)
■不保存时
■取消时
(仍然是 的画面)
11
OK: 测量结果为正常结束时
(3吸嘴贴装头V2时是对未计测的吸
嘴实施 ～ )
4 10
10
12
