NPM-W X/WXS EJM9DC-MB-11E-00 11 - 3 -9 5 1 2 设置 5 工程师手册 11 - 3 调整角度，拧紧调整用螺栓 ●建议拧紧扭矩为 3.0 N ・ m 调整信号塔的角度 用六角扳手 (3 mm) 拧松调整用螺栓 调整用螺栓 通知 在出厂时，信号塔为 横放方式。
NPM-WX/WXS EJM9DC-MB-11E-00
11-3-8
5
4
900 mm
#1
#2
OK
#10
#18
940 mm
FRONT SIDE
NG
885 mm
NG
OK
920 mm

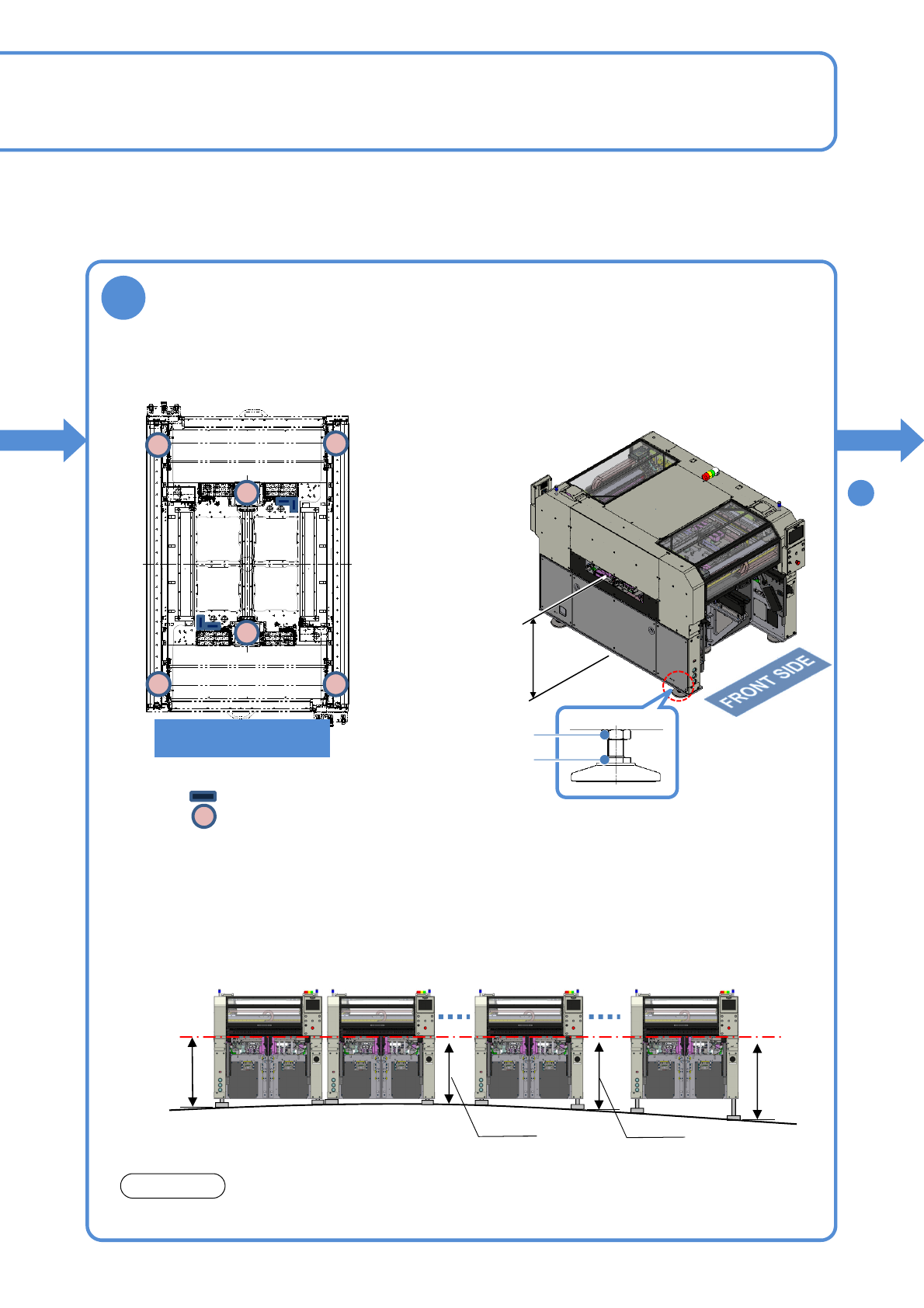

水平测量器的设置位置
调整螺栓的位置
顺序
保持水平
①按下图位置设置水平测量器。
●水平测量器:2个
③用螺母固定。②通过调整螺栓进行水平调整。
●调节到1个单位 (0.02 mm/m) 以下。
●调整螺栓: 6个
基板搬送高度
900～920 mm
螺母
调整螺栓
■有关基板搬送高度
●NPM-WX/WXS 的标准基板搬送高度是900～920 mm。
●根据客户工厂的地面状态，生产线的基板搬送高度如下图可能会有变化，下图#3和#18 ，交换
台车会有不能正常连接的可能性。
●一条生产线中所有的NPM-WX/WXS 的基板搬送高度如果不是 900～920 mm的情况，请事先
联络销售担当或者服务部门。
床面
基板
搬送高度
设置后，建议半年进行一次水平确认。
注意
NPM-WX/WXS EJM9DC-MB-11E-00
11-3-9
5
1
2
设置 5
工程师手册
11-3
调整角度，拧紧调整用螺栓
●建议拧紧扭矩为3.0 N・m
调整信号塔的角度
用六角扳手(3 mm)
拧松调整用螺栓
调整用螺栓
通知
在出厂时，信号塔为
横放方式。
NPM-WX/WXS EJM9DC-MB-11E-00
主电源
的连接
11-4-1
确认初级电源和设备电源
的电压
工程师手册
11-4-1
1
2
警告
电源、空气源和设备的连接，要在设置后再进行
请确认设备电源的电压设定和工厂的初级电源是否一致。
●本公司出厂时，按照客户要求来设定。
确认变压电源分支的电源
(例: AC 200 V 时)
●确认连接L10电缆的分支。
■变压电源分支的配线图 (一部分)
地线
V: 第2相
W: 第3相
变压电源分支
变压器
初级电源电压(工厂侧)
确认供给电压显示标牌上所表示的电压数值
●在AC 290 V以上 (AC 380 V以
上的分支) 的状态使用时，请
确认地线和各相之间电压处于
AC 290 V以下，并且供给电源
侧用星形接法将N (中性) 端子
连接到地线。
注意
●切换初级电源的分支时，请确认工厂的初级电源电压是否与插座切换电压一致。否则会造成主变压
器发热而发上故障。
●请单独使用工厂电流断路器。而且，进行电气施工时，请确认规格书的额定电力后，与电气施工公
司联络。如果与其他设备并用电流断路器，会有可能发生火灾。
●即使关掉主电源、对主电源的初级电源供电，操作时请注意。
