NPM-WX/WXS EJM9DC-MB-11E-00
11-9-3

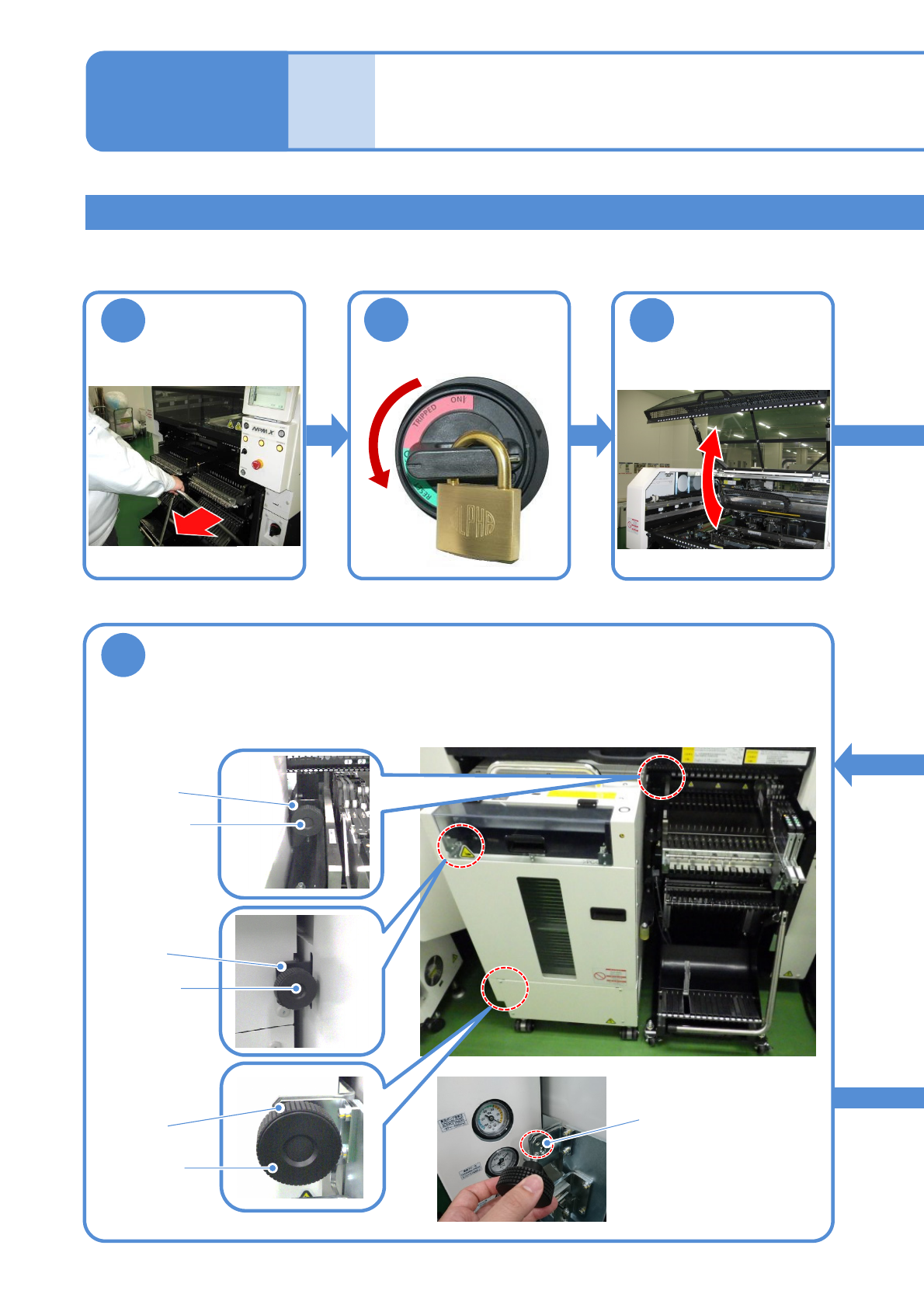

这里对17联交換台车和单式托盘供料器的切换方法进行说明。
所需时间:30分钟
使用工具: 六角扳手 (3 mm, 5 mm, 6 mm, 8 mm)、
单元更换工具(N610102541AA)
2
主电源开关置于
OFF，上锁
OFF
3
1
卸下交换台车
(→P.2-4)
7
拆下连结的螺丝
●拆下将托盘供料器固定到设备主体上的连结螺丝ABC。
①将单式托盘供料器切换成17联交換台车 1
17联交換台车和单式托盘供料
器的切换方法 2
工程师手册
11-9
●将拆下的连接螺丝安装到(a)上。
连接螺丝B
连接螺丝A
连接螺丝C
(a)
(a)
(a)
(a)
NPM-WX/WXS EJM9DC-MB-11E-00
11-9-4

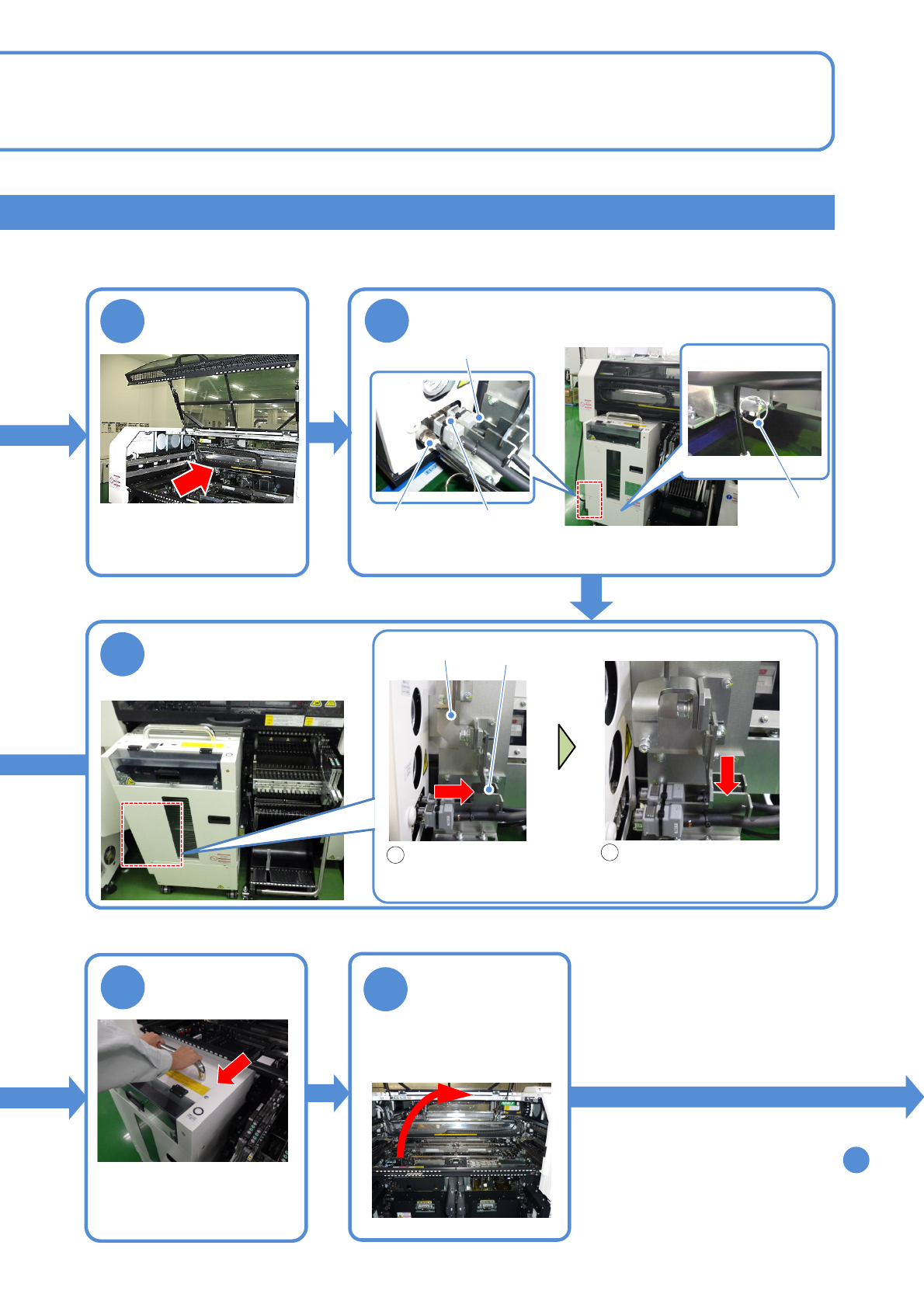

5
拆下电源电缆、通信电缆、气压管
4
请移动到多功能识别照相机
的内侧
把X轴往内推
●请注意操作时不要碰触机
器主体。
8
卸下托盘供料器
9
打开供料器盖
6
解除安全杆
使安全杆倒下，
使托盘供料器成为能被拉出
的状态
将电源电缆、通信电缆、
气压管拉到极限位置
1
2
安全杆
●拉出电源电缆、通信电缆、空气配管。
●将空气配管挂到挂钩上。
挂钩
通信电缆
电源电缆
气压管
安全条
顺序
10
NPM-WX/WXS EJM9DC-MB-11E-00
17联交換台车和单式托盘供料
器的切换方法 3
工程师手册
11-9
11-9-5
10
●螺丝:M8 2个
●螺丝: M10 2个
拆下托盘的固定托架
安装台车驱动部
将台车驱动部的前端推靠到
销A上，向右转动使销B靠到
槽上后，拧紧螺丝
13
A
B
●螺丝:M6 2个
●螺丝:M6 2个
①将单式托盘供料器切换成17联交換台车 2
请使用单元更换工具
(N610102541AA)紧固螺丝。
