EJM9DC-SF-01C0 0-00 NPM-W X/WXS S 在 NPM-WX/WXS 的左侧和右侧上存在基板搬送的 开口部。设备内的贴装头会在下图所示范 围内进行高速移 动，因此将手伸进开口部是非常危险 的行为。由客户准备准备装置， 或者连接传送带之际，请务必采取安 全对 策。 安全管理 连接周围装置时的 注意事项 1-3-3 1-3-3 -1 贴装头可动范围 134.2 mm 134.2 mm 1,126 mm FRONT S…
EJM9DC-SF-01C00-00
NPM-WX/WXS
NPM-WX/WXS #1
4
NPM-WX/WXS #2
FRONT SIDE
1-3-2-2

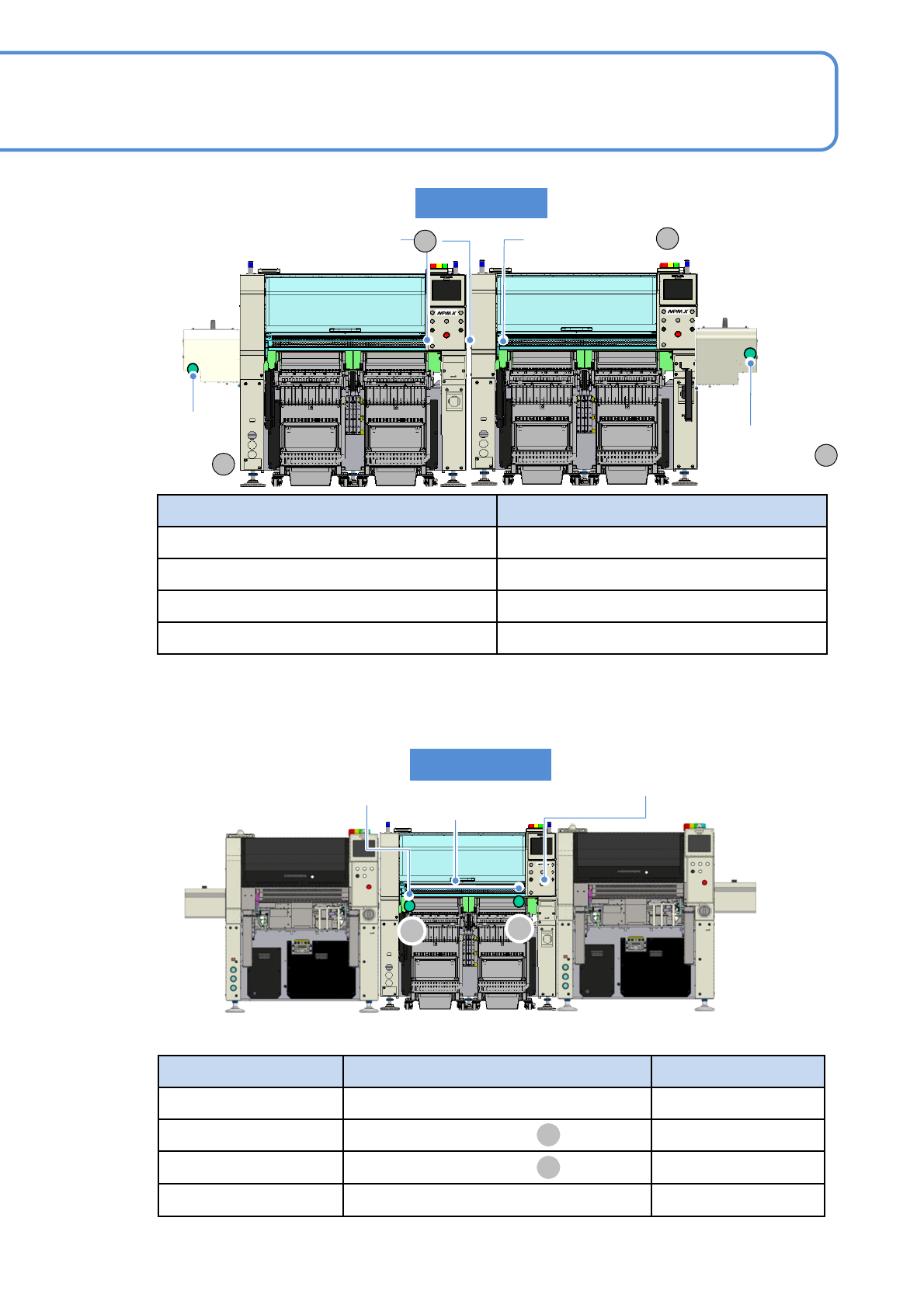

■NPM-WX/WXS多台连结时
部位 停止规格
外部搬送开口部传感器① ON #1 设备停止
外部搬送开口部传感器② ON #2 设备停止
搬送开口部传感器③ ON #1 #2 两个设备停止
搬送开口部传感器④ ON
♯1 ♯2 両設備停止
■与NPM-W系列连结时
与NPM-W连结时的邻接安全规格根据NPM-W系列的规格而定
紧急停止开关
搬送开口部传
感器
外部搬送
开口部
传感器
1
外部搬送
开口部传感器
2
3
FRONT SIDE
1
NPM-WX/WXS
NPM-W #1
NPM-W #2
FRONT SIDE
2
供料器工作台
安全盖
NPM-W #1 NPM-WX NPM-W #2
可动作 供料器工作台安全盖打开 可动作
停止 搬送开口部传感器 ON
可动作
可动作
搬送开口部传感器 ON
停止
可动作
紧急停止开关:ON 停止
1
2
搬送开口部传感器
搬送开口部传感器
EJM9DC-SF-01C00-00
NPM-WX/WXS
S在NPM-WX/WXS的左侧和右侧上存在基板搬送的开口部。设备内的贴装头会在下图所示范围内进行高速移
动，因此将手伸进开口部是非常危险的行为。由客户准备准备装置，或者连接传送带之际，请务必采取安全对
策。
安全管理
连接周围装置时的
注意事项
1-3-3
1-3-3-1
贴装头可动范围
134.2 mm
134.2 mm
1,126 mm
FRONT SIDE
750 mm
119 mm
750 mm
119 mm
EJM9DC-SF-01C00-00
NPM-WX/WXS
1-3-3-2
①600 mm以上
①600 mm以上
注意
●请连接满足ISO13849-1或IEC6201等设备安全要求的装置或传送带。
●为了防止从相邻设备或传送带将手伸进NPM-WX/WXS的开口部，请务必从NPM-WX/WXS基板搬送的
开口部起确保超出600 mm的安全距离。 (参考①)
●如果从NPM-WX/WXS的开口部起，只能确保400 ～ 600 mm的安全距离，请在基板搬送的开口部上安装
安全传感器，并向NPM-WX/WXS 输出安全协调信号。(参考②)
● 请采取对策以防手或手指伸进NPM-WX/WXS和装置或传送带间的缝隙。
●请在装置或传送带的搬送轨道上设置通常不能开闭的整体罩。
在设置开闭罩时，如果手能够接触到基板搬送的开口部，则请安装安全开关，以便在打开罩时，
能够向NPM-WX/WXS输出安全协调信号。打开罩， NPM-WX/WXS即会安全停止。(参考③)
●与设备安全相关的详细条件，以及与本公司设备(CM系列等)相连接时的安全事项，请咨询敝公司。
基板搬送的开口部
外围装置
(传送带等)
②400 mm ～600 mm时，
需要搬送开口传感器
③整体罩
●开闭罩时，
安全开关动作
基板搬送的开口部
外围装置
(贴装设备等)
②400 mm ～600 mm 时，
需要搬送开口传感器
