EJM9DC-MB-13E-0 2 NPM-W X/WXS 13-2-9 -6 确认捕捉状态 A B A B 各项目的状态和错误 更新为最新信息。 ※ 多功能照相机仅仅设置在前侧时， 不能进行后侧的多功能照相机的信息确认。
EJM9DC-MB-13E-02NPM-WX/WXS
确认贴装头照相机的状态
13-2-9-5
A
B
D
E
G
C
A
B
C
DE
G
F
F
单元调整
贴装头照相机
信息的确认 3
工程师手册
13-2-9
各项目的状态和错误
更新为最新信息。
显示通信/图像的「动作测试」画面。
■「动作测试」画面
显示通信的状态。
显示测试图像的状态。
返回原来画面。
显示功能的状态。
EJM9DC-MB-13E-02NPM-WX/WXS
13-2-9-6

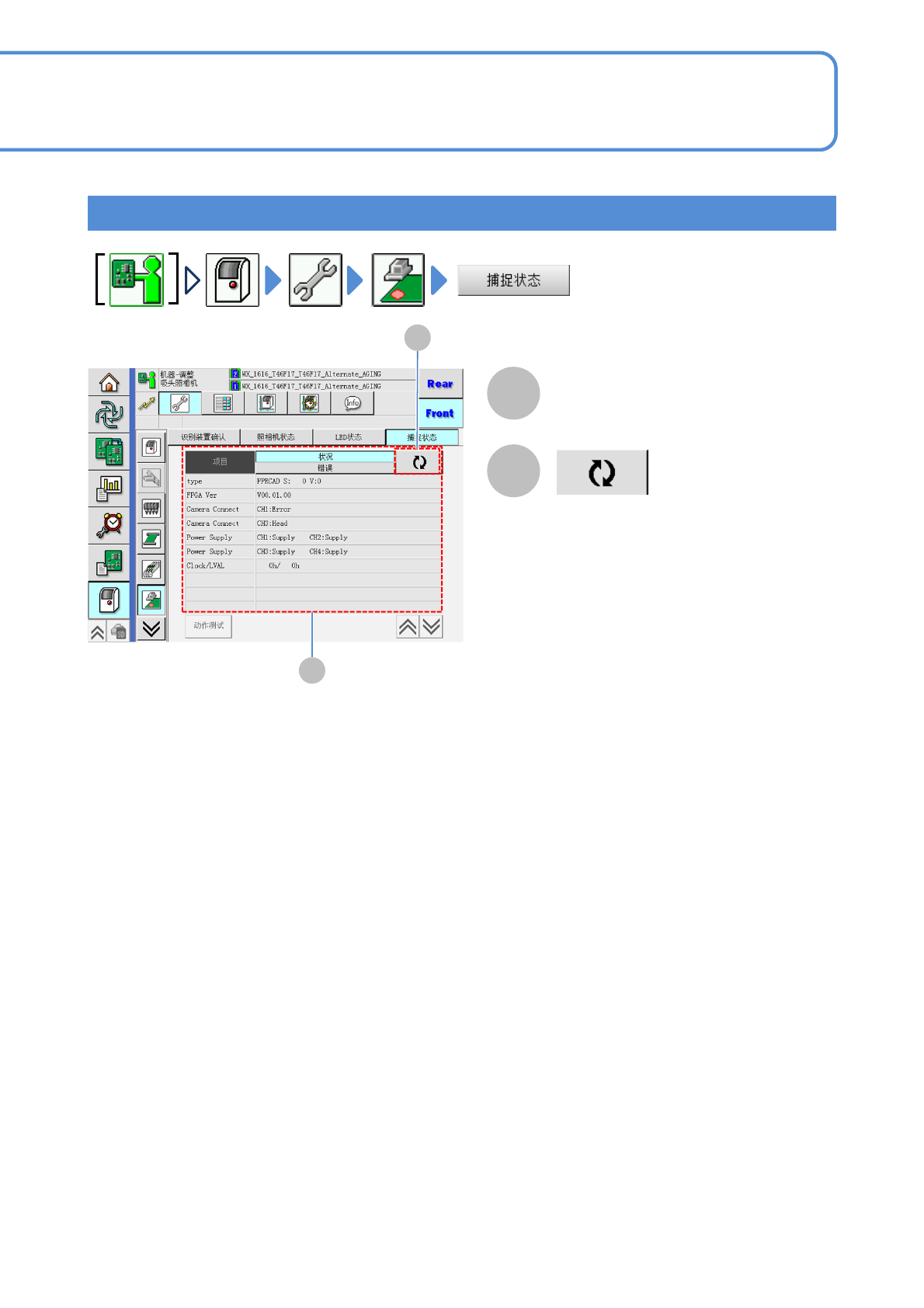

确认捕捉状态
A
B
A
B
各项目的状态和错误
更新为最新信息。
※ 多功能照相机仅仅设置在前侧时，
不能进行后侧的多功能照相机的信息确认。
EJM9DC-MB-13E-02NPM-WX/WXS
单元调整
多功能识别照相机
信息的确认
工程师手册
13-2-10

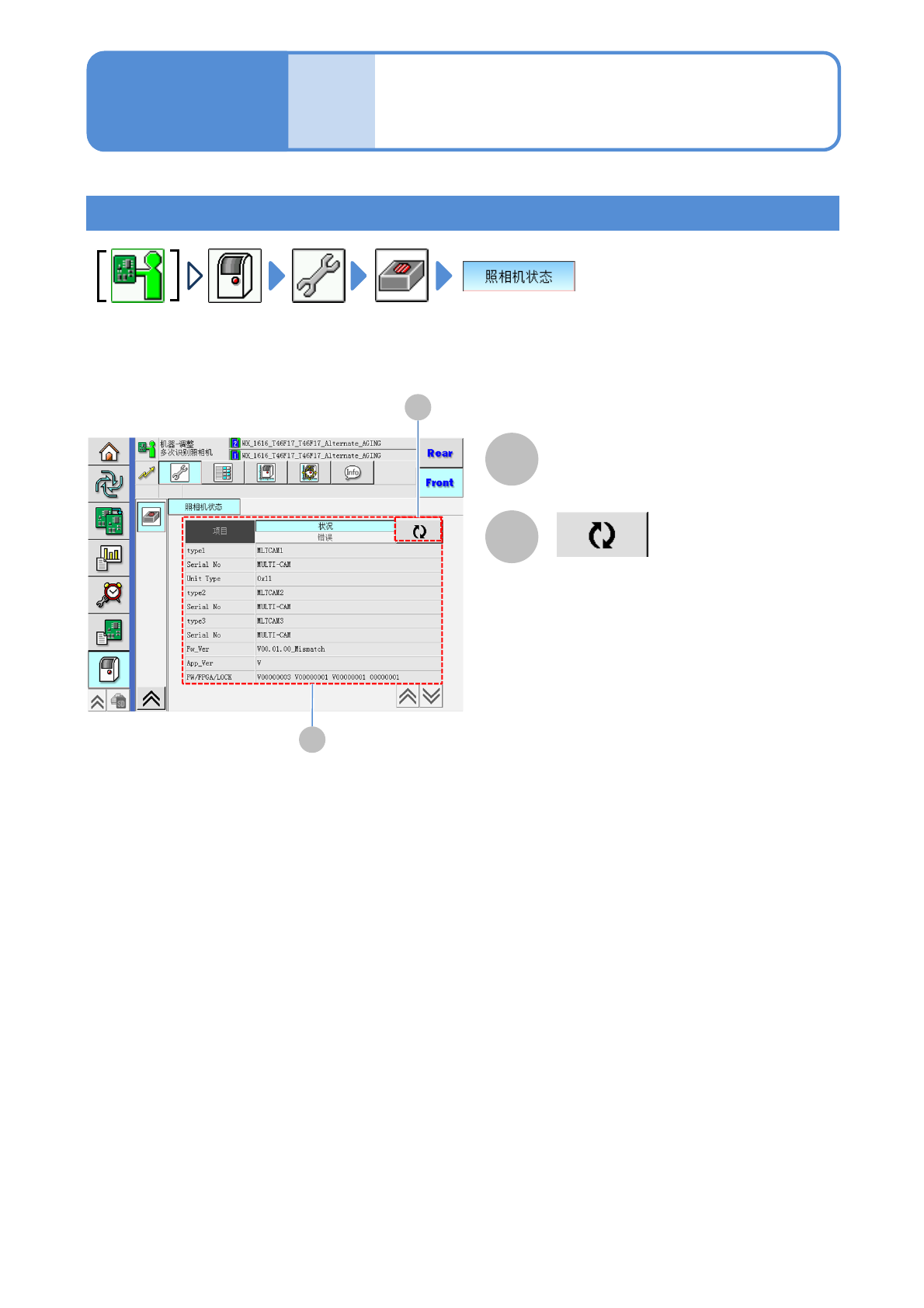

确认照相机的状态
A
B
A
B
13-2-10-1
各项目的状态和错误
更新为最新信息。
※ 多功能照相机仅仅设置在前侧: 无选择
多功能照相机设置在前侧/后侧: 有选择
