EJM9DC-MB-13E-0 2 NPM-W X/WXS 13-3-12 -4
EJM9DC-MB-13E-02NPM-WX/WXS
机器参数
13-3-12
-3
工程师手册
13-3-12

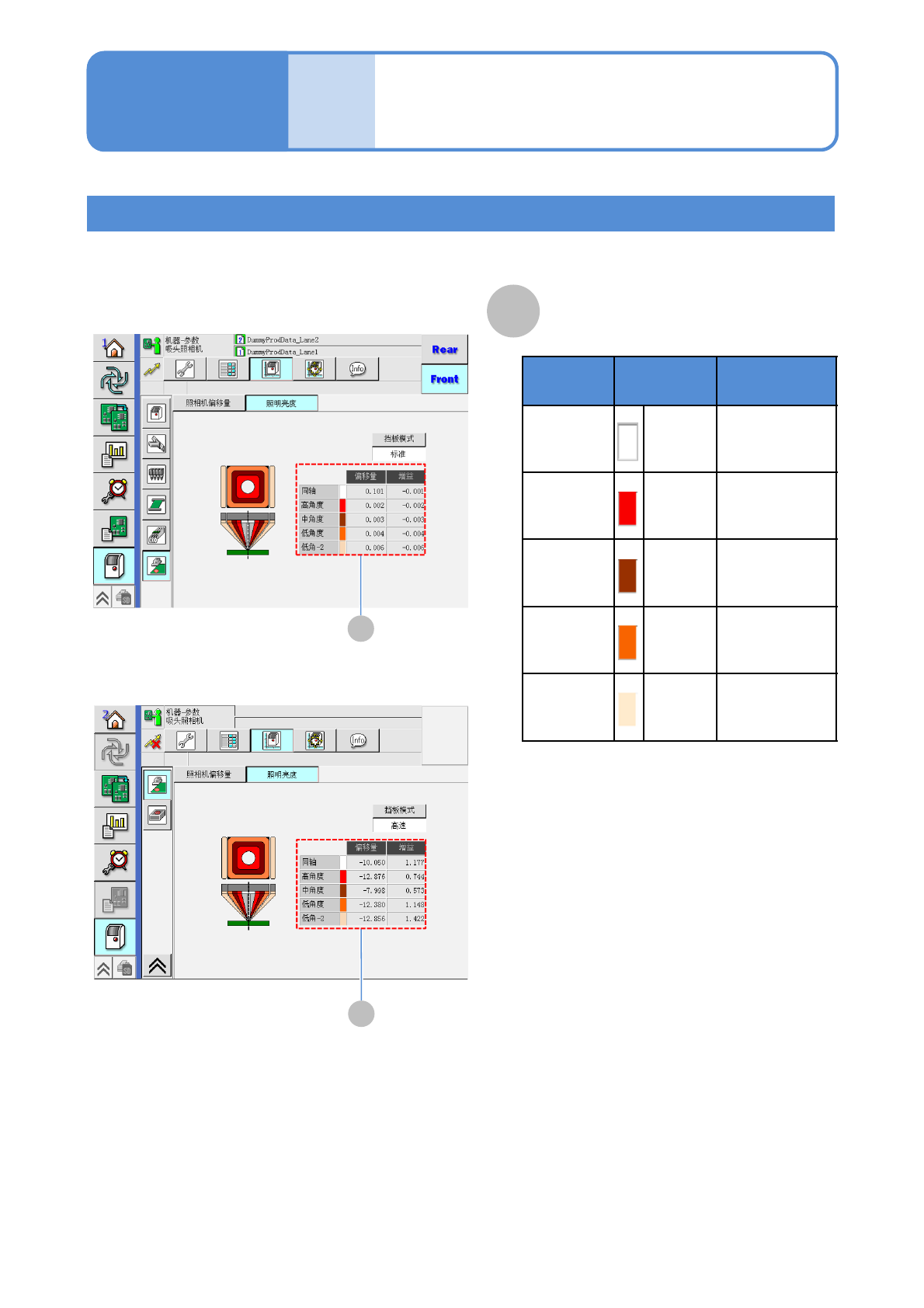

确认照明亮度
贴装头照相机照明 (字符识别: 选购件)
快门模式: 标准
B
照明
种类
颜色 说明
同轴
照明
白色
同轴照明
・亮度偏移值
・亮度增益值
高角度
照明
红色
高角度照明
・亮度偏移值
・亮度增益值
中角度
照明
褐色
中角度照明
・亮度偏移值
・亮度增益值
低角度
照明
橙色
低角度照明
・亮度偏移值
・亮度增益值
低角度
照明-2
淡橙色
低角度照明-2
・亮度偏移值
・亮度增益值
快门模式: 高速
贴装头照相机偏
移量的确认 2
B
B
EJM9DC-MB-13E-02NPM-WX/WXS
13-3-12-4
EJM9DC-MB-13E-02NPM-WX/WXS
机器参数
13-3-13
-1

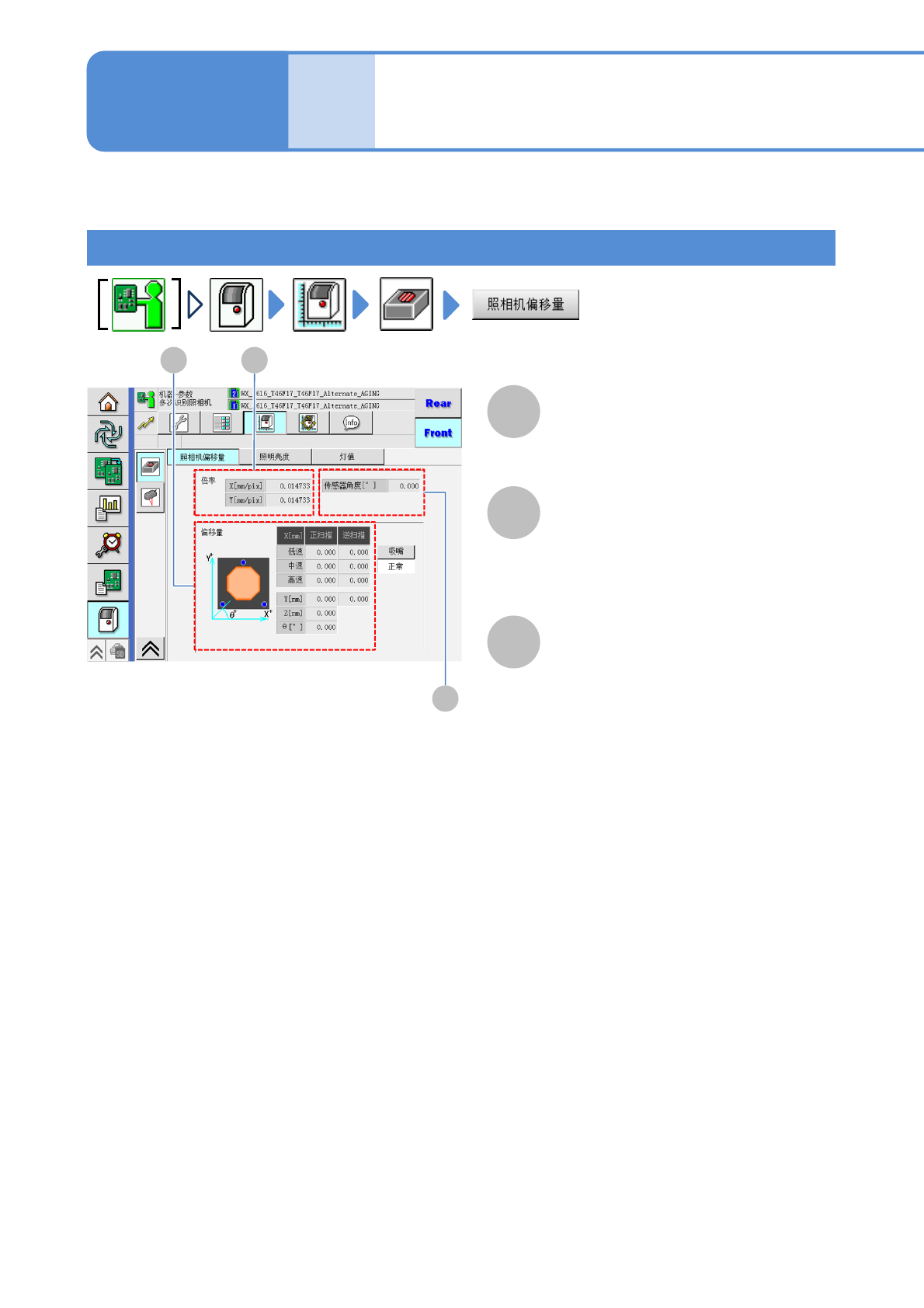

多功能识别照相机的确认 1
設備に設置されているフィーダーのメモリー情報を表示します。
确认照相机的倍率、偏移值
B A
工程师手册
13-3-13
A
B
C
C
多功能识别照相机与X轴的倾斜补正值。
传感器角度 []
确认多功能识别照相机的倍率、照明亮度、指示灯值的偏移值(校准的结果)。
倍率
在识别装置设定多功能识别照相机的倍率。
●用于元件识别的计算。
偏移值
通过识别照相机进行识别时，移动位置的
补正值。
●没有必要对每个吸嘴设定偏移值。
