EJM9DC-MB-15E-0 0 NPM-W X/WXS 15-5 -4 No. 零部件名称 重量 ( g ) 数量 材质 空编带箱 (17 站台车 ) 550 1 PP ( 聚丙烯 ) 空编带箱 (30 站台车 ) 876 1 PP ( 聚丙烯 ) 交换台车 A A B ■ 17 站台车 ■ 30 站台车 B
EJM9DC-MB-15E-00
NPM-WX/WXS
合成树脂零部件一览表 2
15-5-3
工程师手册
15-5

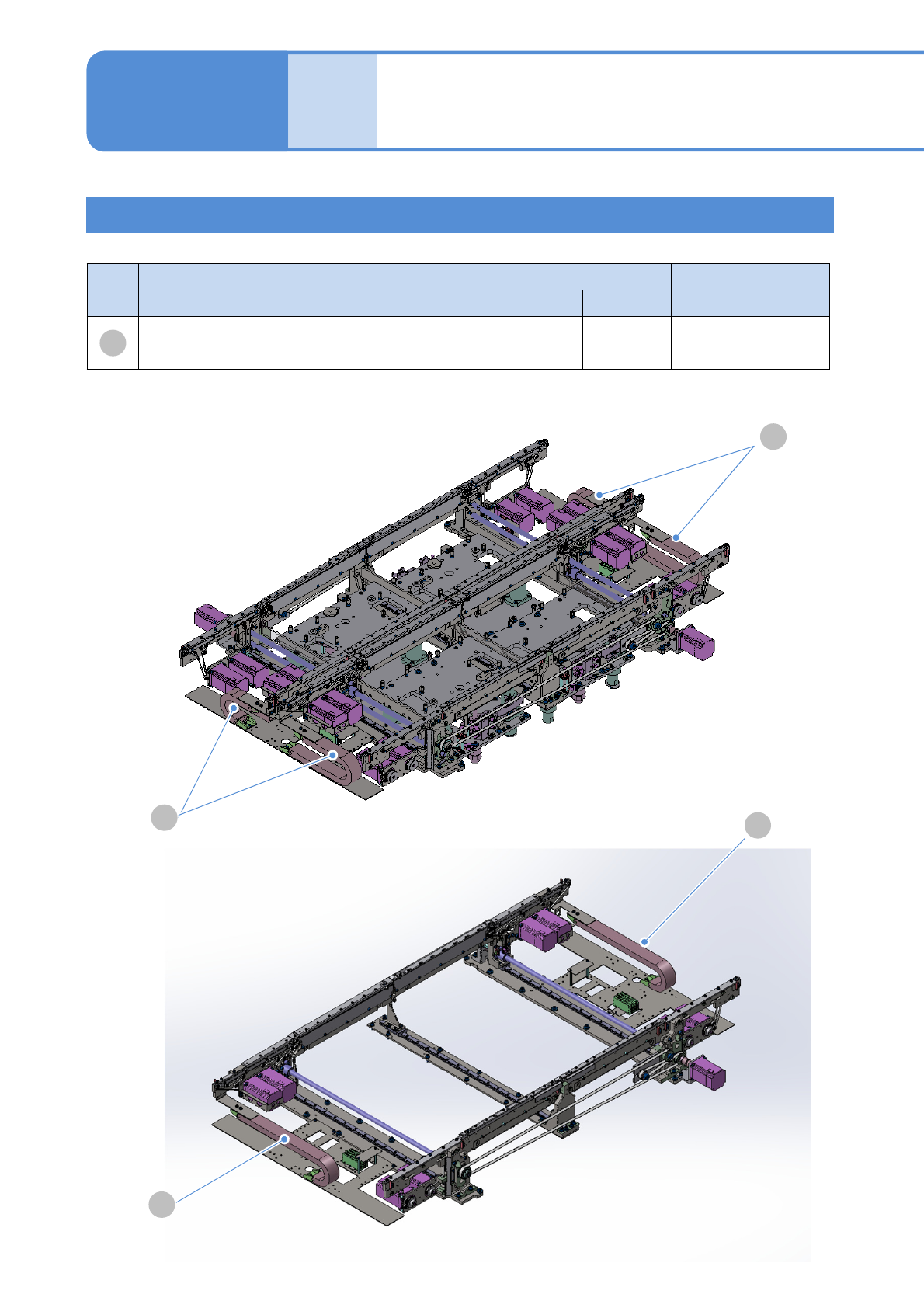

基板传送带
No.
零部件名称 重量(g)
数量
材质
双式传送带 单式传送带
电缆护链
180 4 2
PA
(聚酰胺)
A
A
A
A
A
※1: 单式传送带规格时
■双式传送带
■单式传送带
※1
※1
EJM9DC-MB-15E-00
NPM-WX/WXS
15-5-4
No.
零部件名称
重量(g)
数量 材质

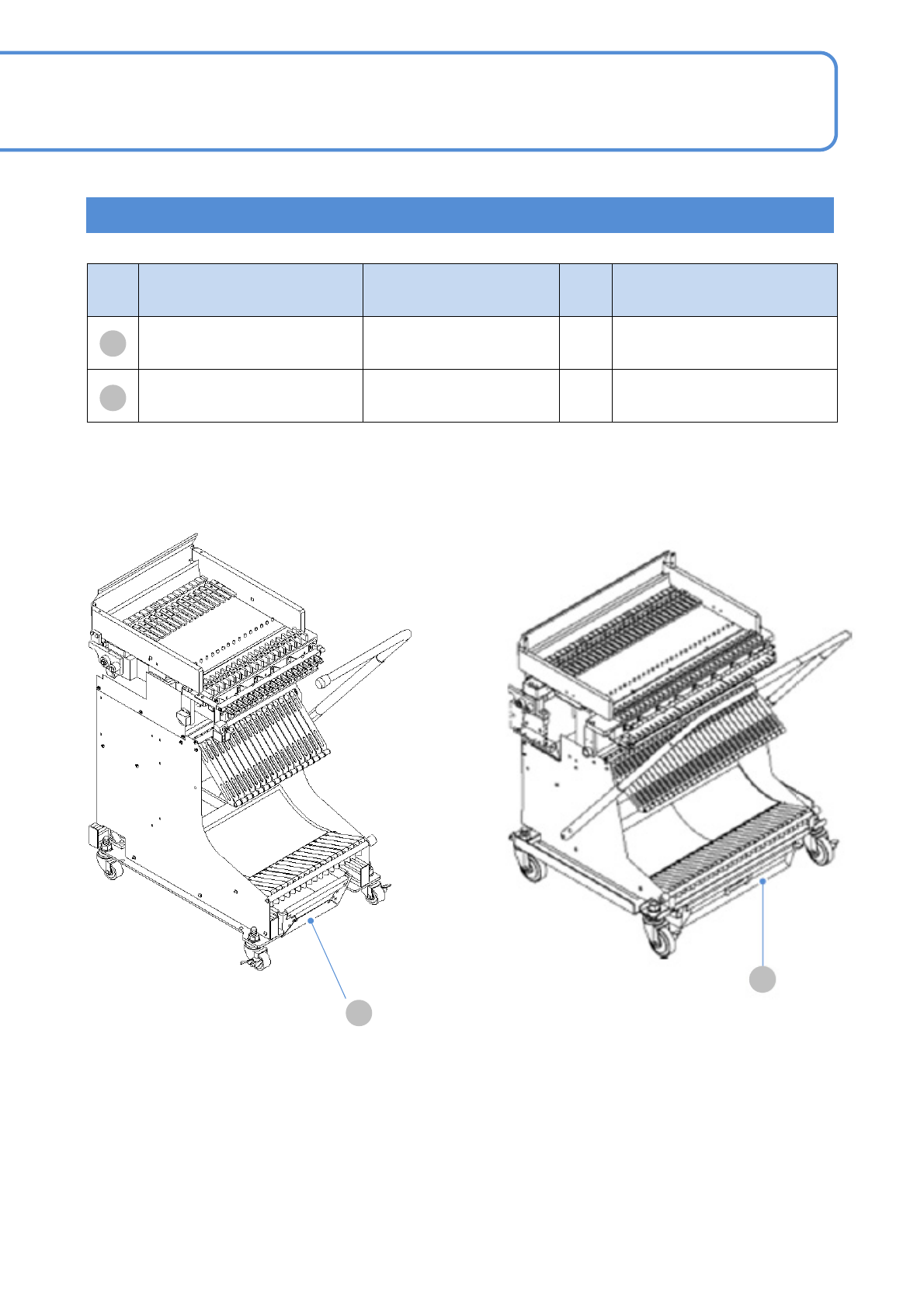

空编带箱 (17站台车)
550 1
PP
(聚丙烯)
空编带箱 (30站台车)
876 1
PP
(聚丙烯)
交换台车
A
A
B
■17站台车
■30站台车
B
EJM9DC-MB-15E-00
NPM-WX/WXS
15-5-5

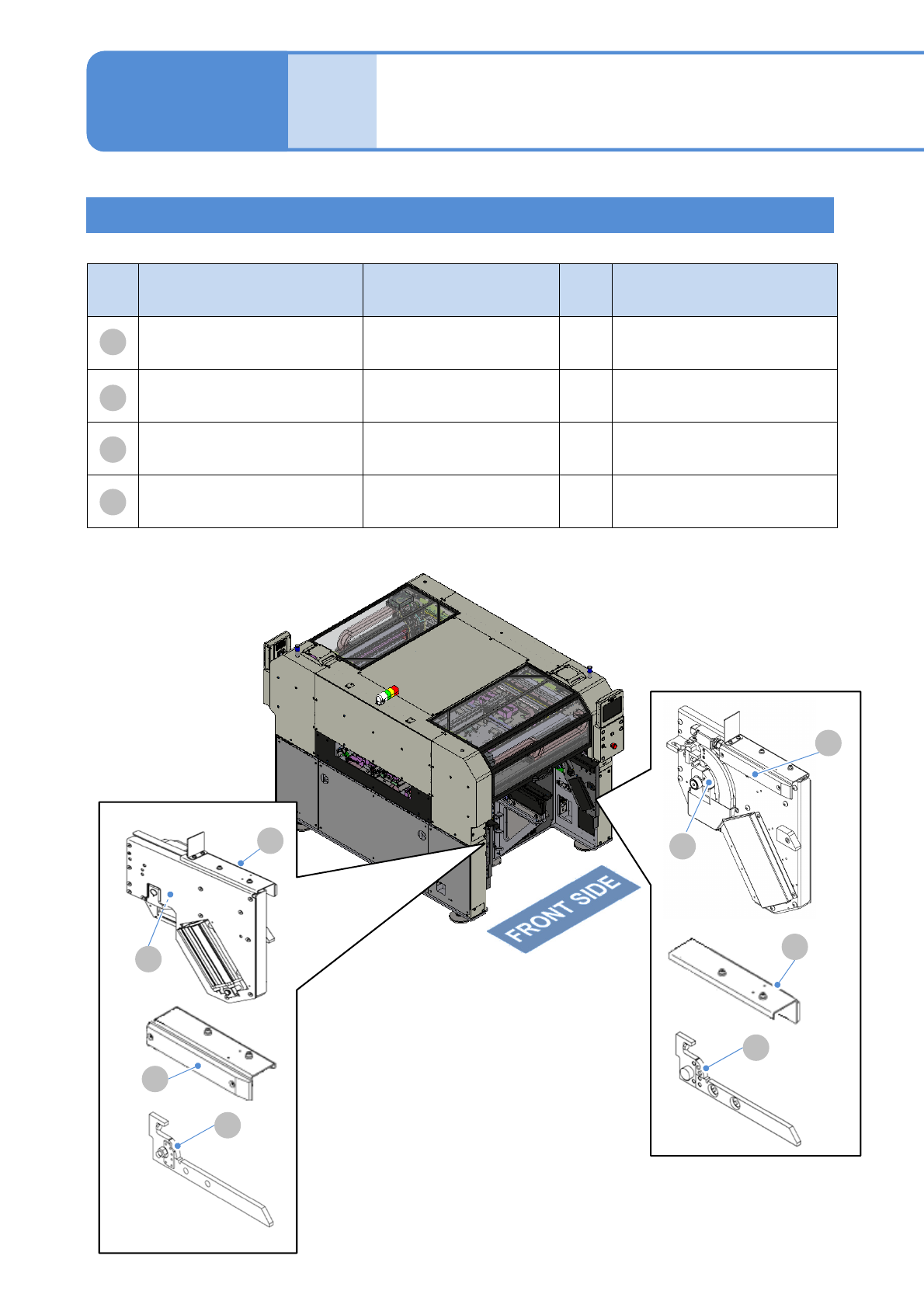

交换台车导轨部 (17站台车规格 前后通用)
No.
零部件名称
重量(g)
※
数量
材质
交换台车驱动部导轨
334 1
POM
(聚缩醛)
交换台车驱动部导轨
164 1
POM
(聚缩醛)
交换台车导轨部
334 1
POM
(聚缩醛)
交换台车导轨部
167 1
POM
(聚缩醛)
A
B
C
D
工程师手册
15-5
合成树脂零部件一览表 3
B
A
C
D
C
D
B
A
※数量是每1台17站台车的数量
