BM123 Mechanical20071204 - 第114页
ｼｸﾞﾅﾙﾀﾜｰ部(赤/黄/緑) SIGNAL TOWER S ECT.(RED/YELLOW/G REEN) 17 F10481-52-040_02 M91
PART NAME
REMARKS
Q'TY
16
連結部(本体左側)
JOINT SECT.(MAIN BODY LEFT SIDE)
ｲﾗｽﾄ
No.
REF
No.
PART No.
部 品 名 品 番 個数 備 考
R
1
R
2
1 1086287500
JOINT UNIT ﾚﾝｹﾂﾕﾆｯﾄ
1
501 1086287002
BRACKET ﾌﾞﾗｹｯﾄ
M90
F10862-87-500
ｼｸﾞﾅﾙﾀﾜｰ部(赤/黄/緑)
SIGNAL TOWER SECT.(RED/YELLOW/GREEN)
17
F10481-52-040_02
M91
PART NAME
REMARKS
Q'TY
17

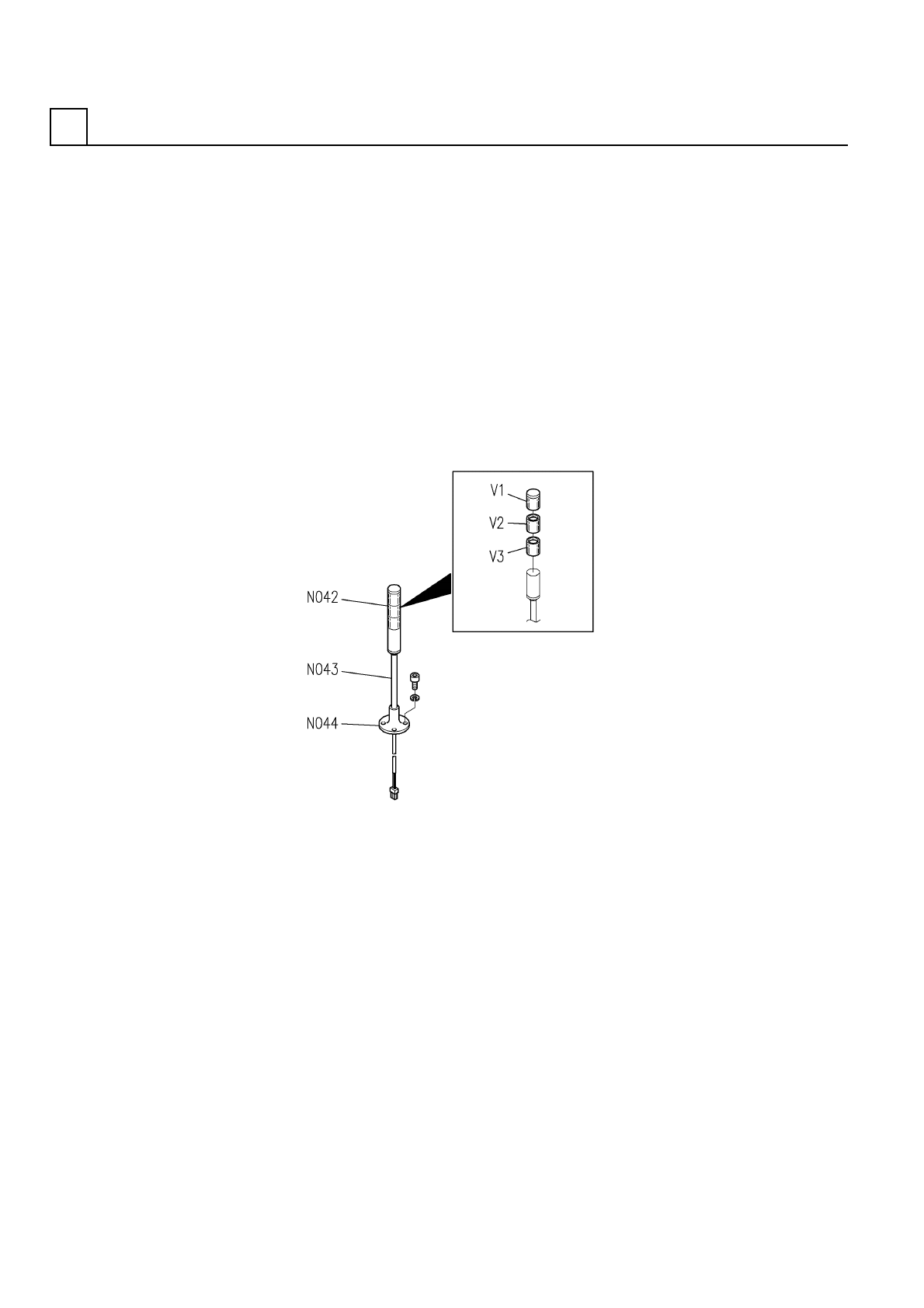

ｼｸﾞﾅﾙﾀﾜｰ部(赤/黄/緑)
SIGNAL TOWER SECT.(RED/YELLOW/GREEN)
ｲﾗｽﾄ
No.
REF
No.
PART No.
部 品 名 品 番 個数 備 考
R
1
R
2
N610015433AB
1 1048152040
SIGNAL TOWER UNIT ｼｸﾞﾅﾙﾀﾜｰﾕﾆｯﾄ
#LCR-302FBW-RYG B0701 S
1
N042
N510012676AA
SIGNAL TOWER ｼｸﾞﾅﾙﾀﾜｰ
#SZR-80L-024 QC007
1
N043
N510022055AA
POLE ﾎﾟｰﾙ
SZ-011
1
N044
N224SZ011
STAND ｽﾀﾝﾄﾞ
B72100091-1F1
1V 1 N510011531AA
GLOBE(RED) ｸﾞﾛｰﾌﾞ(ｱｶ)
B72100091-2F1
1
V 2 N510011532AA
GLOBE(YELLOW) ｸﾞﾛｰﾌﾞ(ｷ)
B72100091-3F1
1
V 3 N510011533AA
GLOBE(GREEN) ｸﾞﾛｰﾌﾞ(ﾐﾄﾞﾘ)
M92
F10481-52-040_02
