一括交換ｶ ｰﾄ部( ｼｭｰ ﾄ部) BATCH EXCHANGE CART SECT.(CHUTE SECT.) 20 F10862-17-100-AF_A -3 M107

100%1 / 262
　　　
　　　　　　　　　 PART NAME
　　　　 REMARKS　
Q'TY
20
一括交換ｶｰﾄ部(ﾚﾊﾞｰ部)
BATCH EXCHANGE CART SECT.(LEVER SECT.)
ｲﾗｽﾄ
No.
REF
No.
PART No.
部 品 名 品　 番 個数 備 考
R
1
R
2
2108 108621710806
ARM ｱｰﾑ
1
110 108621711002
LEVER(LEFT) ﾚﾊﾞｰ(LEFT)
1
111 108621711102
LEVER(RIGHT) ﾚﾊﾞｰ(RIGHT)
2112 108621711202
STOPPER ｽﾄｯﾊﾟ
2114 108621711401
WASHER ﾜｯｼｬ
2
115 1086217115
WASHER ﾜｯｼｬ
2
116 108621711601
WASHER ﾜｯｼｬ
1117 1086217117
BAR ﾊﾞｰ
1118 108621711801
HANDLE ﾊﾝﾄﾞﾙ
2
135 108621713501
PLATE ﾌﾟﾚｰﾄ
1137 1086217137
COVER ｶﾊﾞｰ
WSSB50-10-5
2
N103
N560WSSB-277
WASHER ｻﾞｶﾞﾈ
CIMR30-50-0.3
2
N104
N560C1MR-278
SHIM ｼﾑ
AWU6-60
2
N107
N986AWU660
SPRING ﾊﾞﾈ
M6X10
4
N108
N986YYYY-K24
SCREW ﾈｼﾞ(ｺﾞｸﾃｲﾄｳﾛｯｶｸｱﾅﾂｷ)
M5X8
16
N109
N986YYYY-469
SCREW ﾈｼﾞ(ｺﾞｸﾃｲﾄｳﾛｯｶｸｱﾅﾂｷ)
FN0018M1
1
N131
N510001282AA
LABEL ﾗﾍﾞﾙ
M106
F10862-17-100-AF_A-2

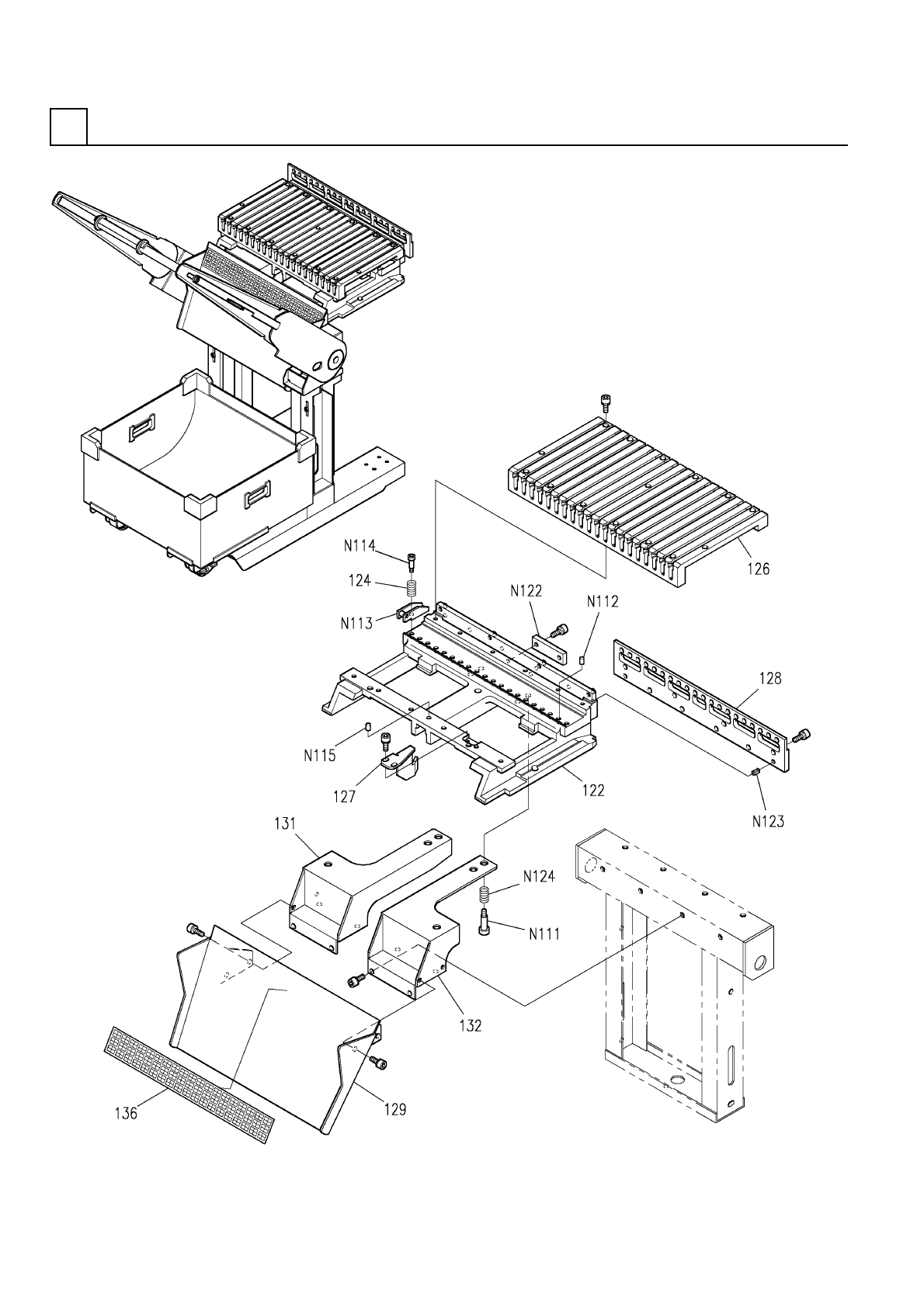

一括交換ｶｰﾄ部(ｼｭｰﾄ部)
BATCH EXCHANGE CART SECT.(CHUTE SECT.)
20
F10862-17-100-AF_A-3
M107
　　　
　　　　　　　　　 PART NAME
　　　　 REMARKS　
Q'TY
20
一括交換ｶｰﾄ部(ｼｭｰﾄ部)
BATCH EXCHANGE CART SECT.(CHUTE SECT.)
ｲﾗｽﾄ
No.
REF
No.
PART No.
部 品 名 品　 番 個数 備 考
R
1
R
2
1122 108621712209
FRAME ﾌﾚｰﾑ
20
124 108620732002
SPRING ｱｯｼｭｸﾊﾞﾈ
1
126 108620730505
FRAME ﾌﾚｰﾑ
1127 108621712703
DOG FOR SENSOR ﾄﾞｸﾞ
1128 108621712803
STOPPER ｽﾄｯﾊﾟ
1
129 108621712903
CHUTE ｼｭｰﾄ
1
131 108621713103
ARM(LEFT) ｱｰﾑ(LEFT)
1132 108621713203
ARM(RIGHT) ｱｰﾑ(RIGHT)
1136 1086217136
NUMBER LABEL ﾅﾝﾊﾞｰﾗﾍﾞﾙ
MSB12-25
4
N111
N986MSB1225
BOLT ﾎﾞﾙﾄ
3X20,STEEL
19
N112
XPL3A20WFW
SPRING PIN ｽﾌﾟﾘﾝｸﾞﾋﾟﾝ
MRN00000051
20
N113
N986MRN0-B86
BLOCK ﾌﾞﾛｯｸ
MSB8-20
20
N114
N986MSB820
BOLT ｼｮﾙﾀﾞﾎﾞﾙﾄ
4X16,h7A,STEEL
1
N115
XPJ4C16FW
PARALLEL PIN ﾍｲｺｳﾋﾟﾝ
RBNMF2H10-80-25-F60-G1
1
N122
N986RBNM-U39
RUBBER ｺﾞﾑ
4X14,STEEL
2
N123
XPL4B14WFW
SPRING PIN ｽﾌﾟﾘﾝｸﾞﾋﾟﾝ
WM18-35
4
N124
N986WM1835
SPRING ﾊﾞﾈ
M108
