BM123 Mechanical20071204 - 第163页
PART NAME REMARKS Q'TY 22 ﾉｽﾞﾙ部(専用部) NOZZLE SECT.(E XCLUSIVE SECT.) ｲﾗｽﾄ No. REF No. PART No. 部 品 名 品 番 個数 備 考 R 1 R 2 NON SUPPLY 1 1080730080 NOZZLE UNIT ﾉｽﾞﾙﾕﾆｯﾄ 1 081 108178983101 SPRING ﾊﾞﾈ 1 082 108070860301 GU…
ﾉｽﾞﾙ部(専用部)
NOZZLE SECT.(EXCLUSIVE SECT.)
22
F10807-30-080-AB
M139
PART NAME
REMARKS
Q'TY
22

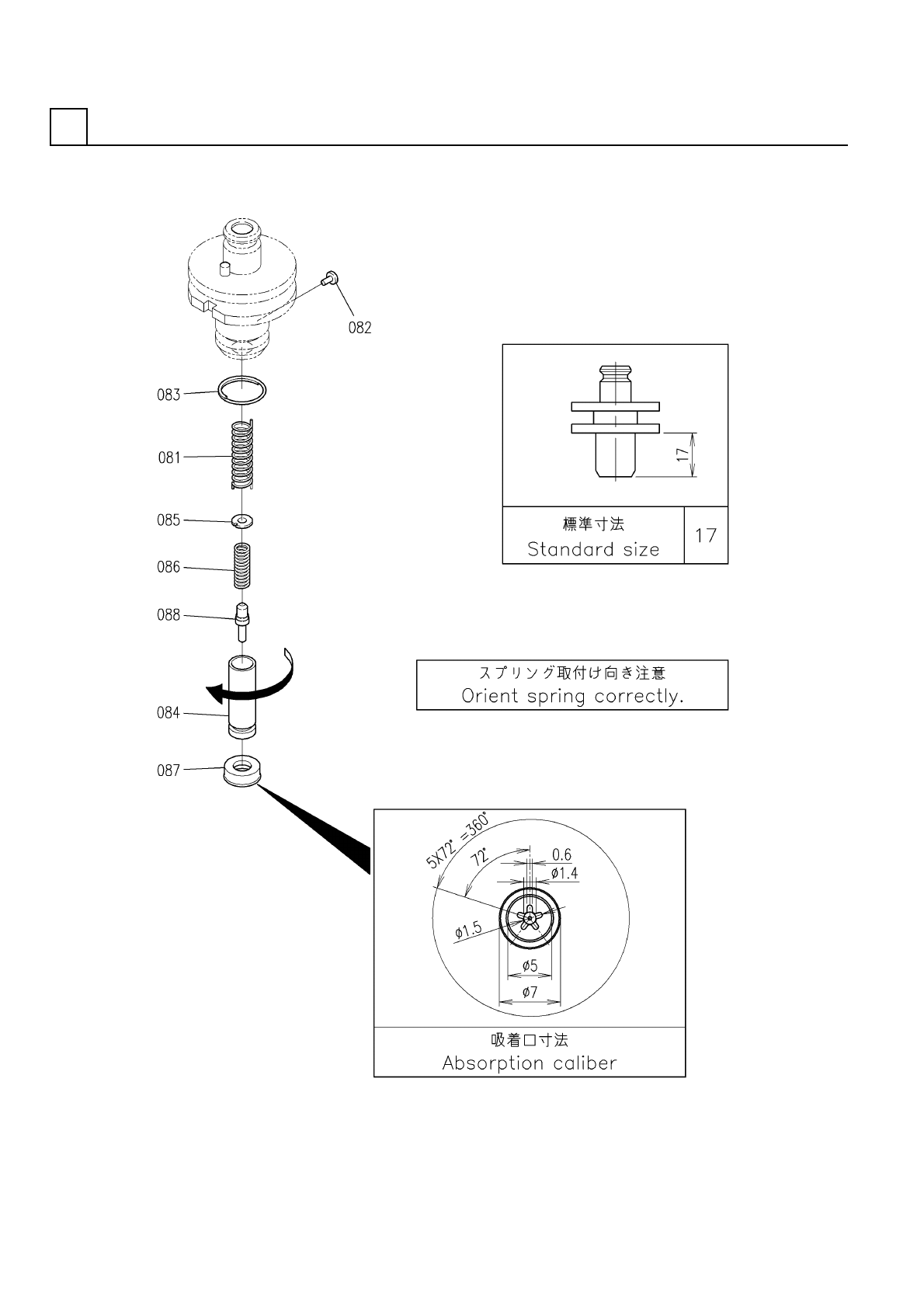

ﾉｽﾞﾙ部(専用部)
NOZZLE SECT.(EXCLUSIVE SECT.)
ｲﾗｽﾄ
No.
REF
No.
PART No.
部 品 名 品 番 個数 備 考
R
1
R
2
NON SUPPLY
1 1080730080
NOZZLE UNIT ﾉｽﾞﾙﾕﾆｯﾄ
1
081 108178983101
SPRING ﾊﾞﾈ
1
082 108070860301
GUIDE PIN ｶﾞｲﾄﾞﾋﾟﾝ
1083 1080718764
RING ﾘﾝｸﾞ
1084 108628910102
NOZZLE(CNT SP) ﾉｽﾞﾙ(CNT SP)
1
085 1045908045
WASHER ｻﾞｶﾞﾈ
1
086 1045918759
SPRING ﾊﾞﾈ
1087 1045938973
PAD ﾊﾟｯﾄﾞ
1088 1080730088
SHAFT ｼｬﾌﾄ
M140
F10807-30-080-AB

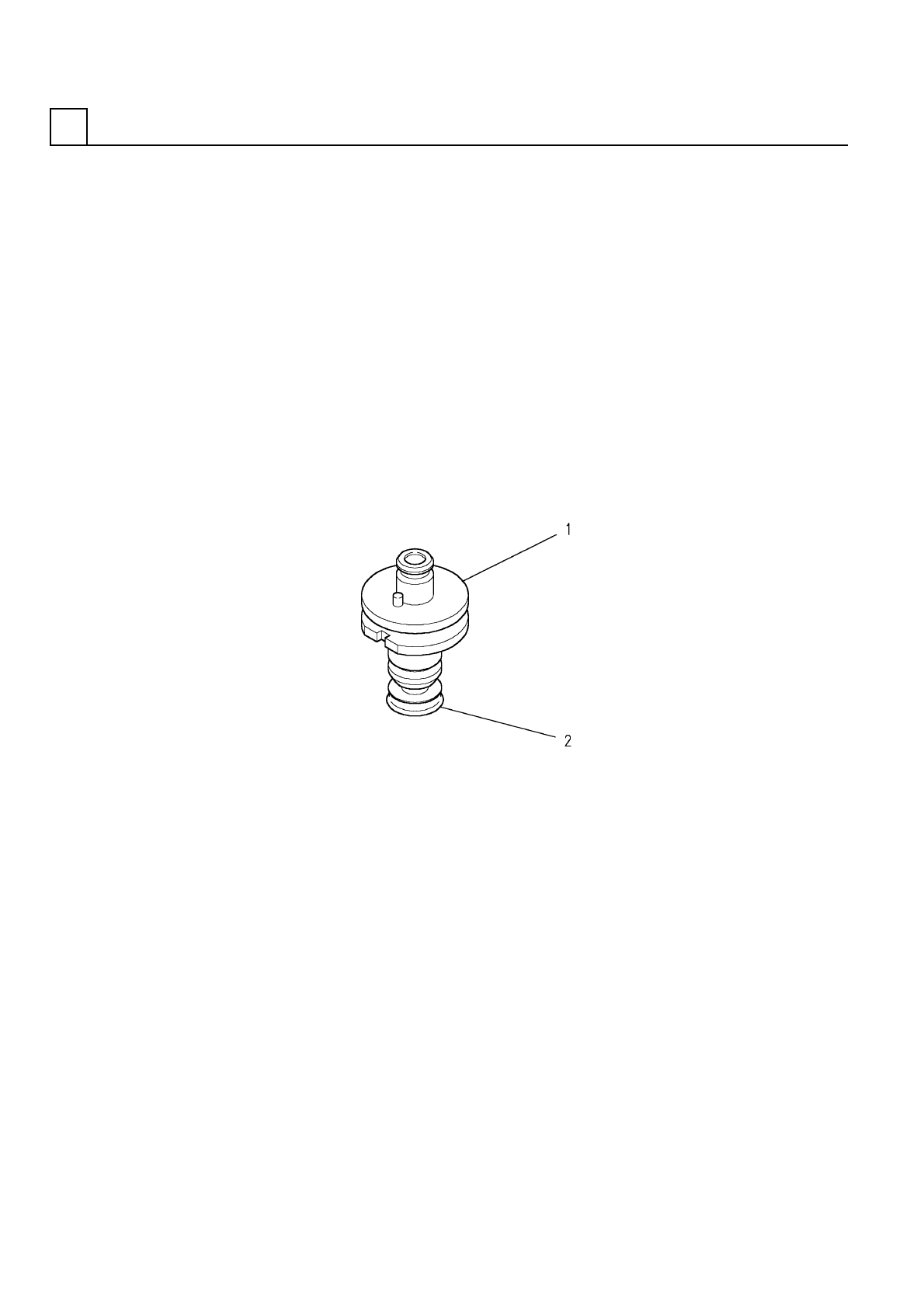

ﾉｽﾞﾙ部(LA)
NOZZLE SECT.(LA)
22
F10807-GH-815-AF
M141
