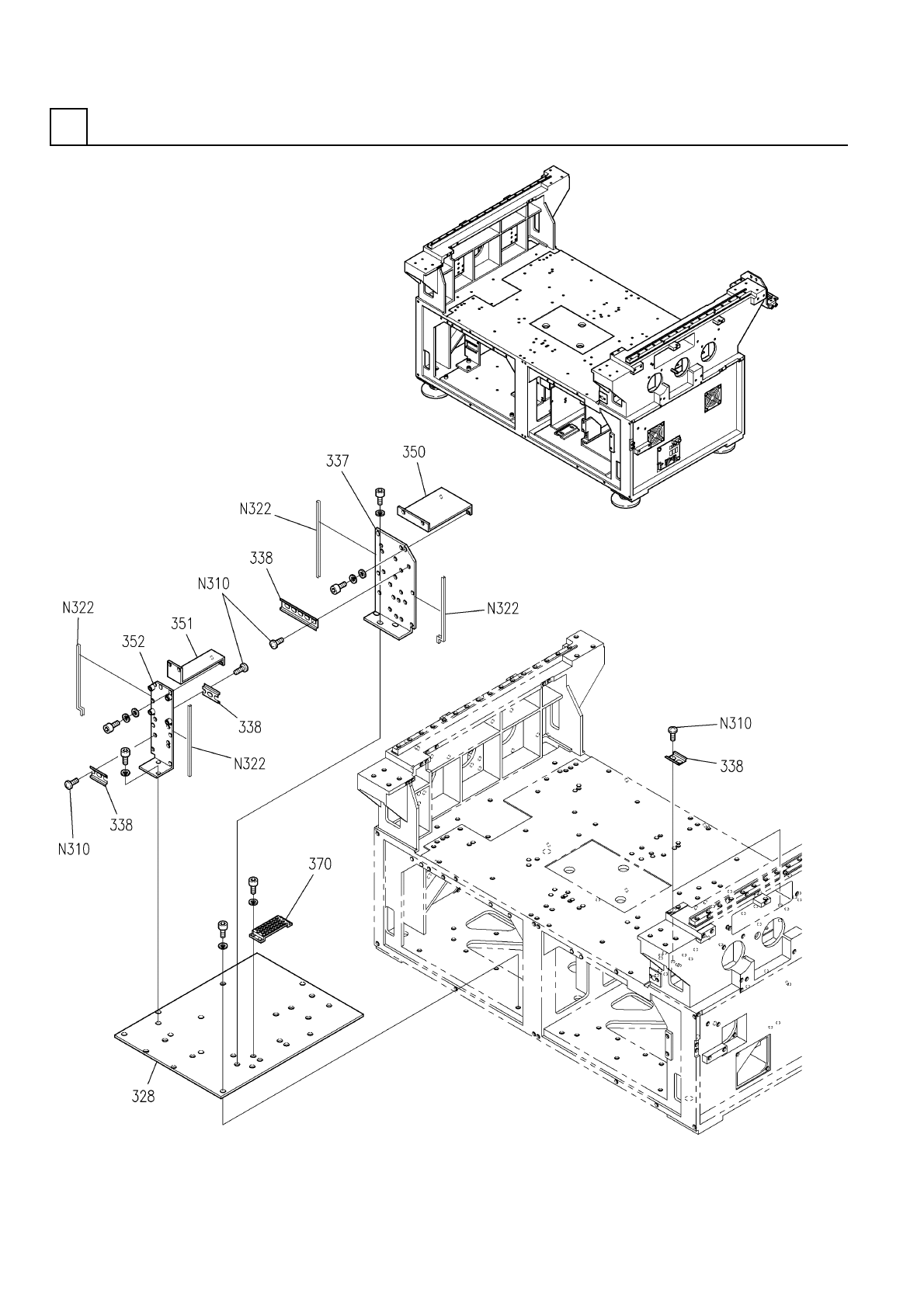

本体部(2)
MAIN BODY SECT.(2)
1
FN610063355AA_02-2
M3
　　　
　　　　　　　　　 PART NAME
　　　　 REMARKS　
Q'TY
1
本体部(2)
MAIN BODY SECT.(2)
ｲﾗｽﾄ
No.
REF
No.
PART No.
部 品 名 品　 番 個数 備 考
R
1
R
2
1328 N210044534AA
PLATE(LEFT) ﾌﾟﾚｰﾄ(LEFT)
1
337 1086201520
BRACKET ﾌﾞﾗｹｯﾄ
1
338 N210076507AA
RAIL ﾚｰﾙ
1350 1086201050
BRACKET ﾌﾞﾗｹｯﾄ
1351 1086201051
BRACKET ﾌﾞﾗｹｯﾄ
1
352 N210043243AA
BRACKET ﾌﾞﾗｹｯﾄ
1
370 N210008477AA
TERMINAL ﾀｰﾐﾅﾙ
M4X5-4.8 A2J (Trivalen
11
N310
N510018277AA
TRUSS HEAD SCREW ﾄﾗｽｺﾈｼﾞ
CE-032
1
N322
KXF0DUCAA00
TRIM ﾄﾘﾑ
M4
