BM123 Mechanical20071204 - 第96页
ｴﾘｱｾﾝｻ部(安全ｾﾝｻ部) AREA SENSOR SE CT.(SAFETY SENSOR SECT.) 11 FN610057717AA_00 M73
PART NAME
REMARKS
Q'TY
10
ｷｬﾘﾌﾞﾚｰｼｮﾝ部(基準ﾏｰｸ部)
CALIBRATION SECT.(STANDARD MARK SECT.)
ｲﾗｽﾄ
No.
REF
No.
PART No.
部 品 名 品 番 個数 備 考
R
1
R
2
1 1086231200
CALIBRATION UNIT ｷｬﾘﾌﾞﾚｰｼｮﾝﾌﾞ
S
1
201 1086231201
JIG(PLATE) ｼﾞｸﾞ(ﾌﾟﾚｰﾄ)
1
202 N210038167AA
STAND ｽﾀﾝﾄﾞ
1203 N210038174AA
BRACKET ﾌﾞﾗｹｯﾄ
M4X5,STEEL,T.T.C
1
N202
XXE4D5FT
HEX. SOCKET SET SCREW ﾛｯｶｸｱﾅﾂｷﾄﾒﾈｼﾞ
M72
F10862-31-200_02_A
ｴﾘｱｾﾝｻ部(安全ｾﾝｻ部)
AREA SENSOR SECT.(SAFETY SENSOR SECT.)
11
FN610057717AA_00
M73
PART NAME
REMARKS
Q'TY
11

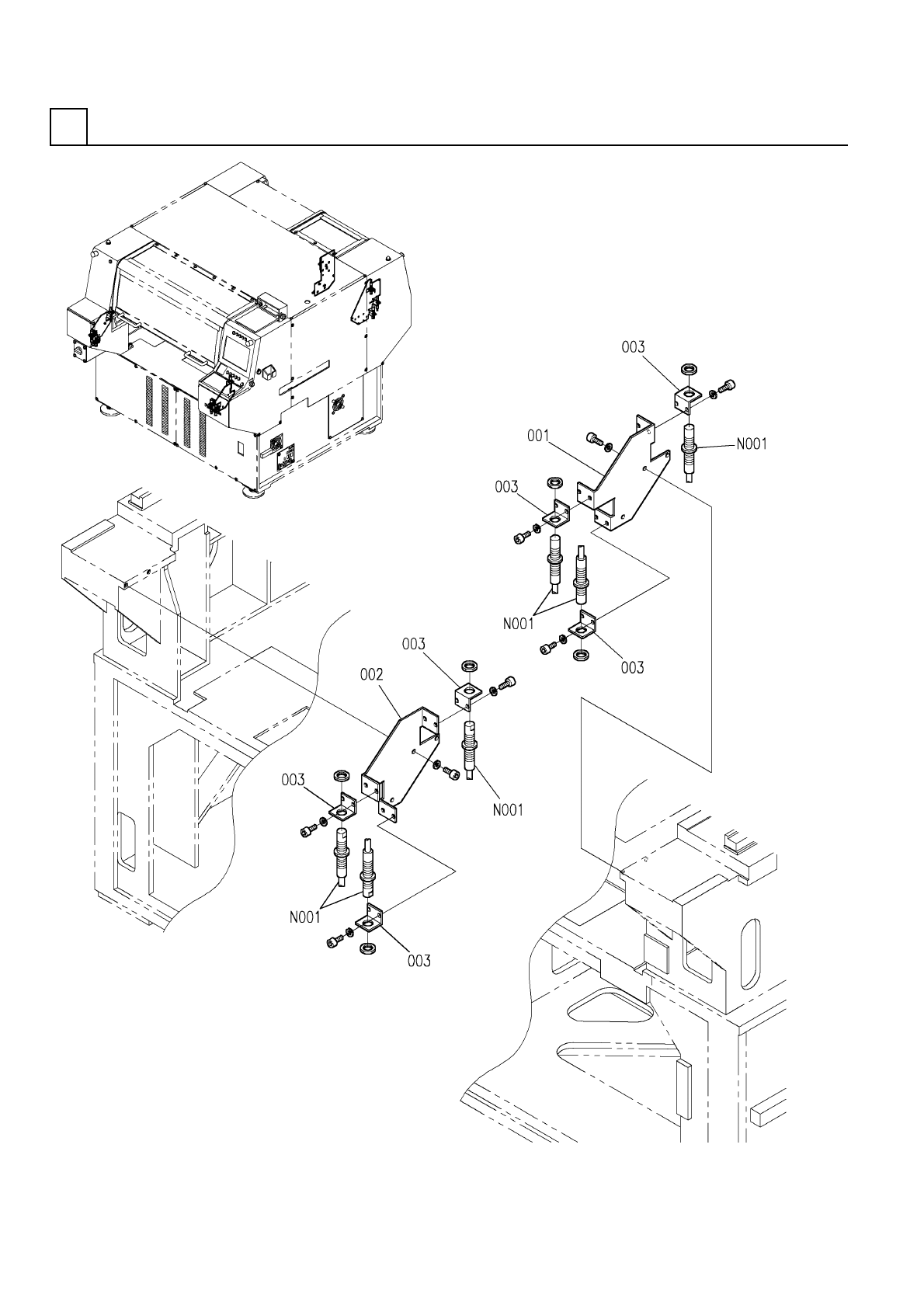

ｴﾘｱｾﾝｻ部(安全ｾﾝｻ部)
AREA SENSOR SECT.(SAFETY SENSOR SECT.)
ｲﾗｽﾄ
No.
REF
No.
PART No.
部 品 名 品 番 個数 備 考
R
1
R
2
1 N610057717AA
SENSOR UNIT ｾﾝｻﾕﾆｯﾄ
1
001 108628965101
BRACKET ﾌﾞﾗｹｯﾄ
1
002 108628965201
BRACKET ﾌﾞﾗｹｯﾄ
6003 108628962401
BRACKET ﾌﾞﾗｹｯﾄ
XU2-S18PP340WL5 S
3
N001
N310XU2S-102
SENSOR ｾﾝｻ
M74
FN610057717AA_00
