BM221 维修手 册 9. 维修指 南 E3 3MCC-W 0-001-C 0 9-4
BM221
维修手册
9.
维修指南
E33MCC-W0-001-C0
9-3
在本章中如下图所示来表示作业的关联性。
本作业前应结束的作业
本作业
本作业结束后应进行的作业
本作业前后无应进行的作业时，其操作如下图所示。
请务必熟读
‘
维修手册
/
安全注意事项
’
后安全作业。
检修作业前请务必阅读维修手册
检修作业必须在切断电源的状态下进
行
对于在电源打开的状态下才能进行的
检修作业，请将不用的机器的电源关
闭
进行检修作业时务必切断气压供给并
确认压力为
0MPa
BM221
维修手册
9.
维修指南
E33MCC-W0-001-C0
9-4
BM221
维修手册
9.1 Robot
头
:
吸嘴
E33MCC-W1-D01-D0
9.1-1
S
吸嘴
压力表
9.1. Robot :
E33MCC-W1-D01-D0

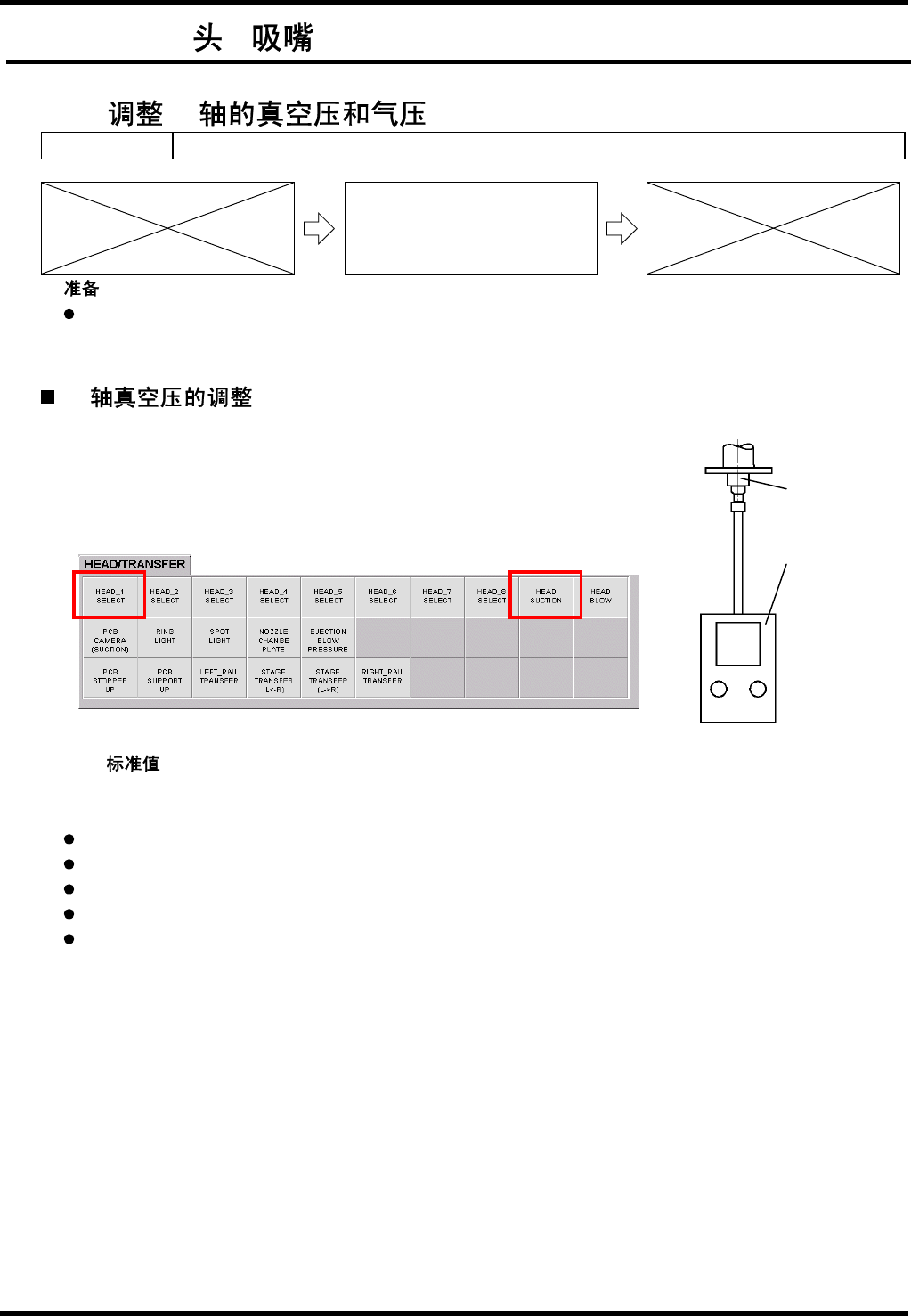

9.1.1 H
Unit No.
调整真空压和气压
= =
压力表
请从供给部卸下供料器后再调整。
在整体交换台车规格的情况下，请先卸下台车后再进行调整。
H
1.
1.
打开电源，把吸头移动原点位置，打开前盖。
2.
把
S
吸嘴安装到吸头
1
上。
3.
把压力表安装到吸嘴顶端。
4.
用调整用按钮（监控画面）打开
< HEAD 1 SELECT >
（选择头
1
）和
< HEAD
SUCTION >
（吸附），使吸头处于吸附状态。
5.
确认真空压。
= =
真空压
: -80.0 kPa
以下
6.
在标准值以外时，确认并调整以下各点。
空气软管是否正常插入？
过滤器是否正确安装？
主调节器的压力是否正常？
吸嘴是否堵塞？
真空喷射器是否不良？
7.
再次确认真空压。
8.
对吸头
1
以外的其它所有吸头也进行调整。
