BM221 维修手 册 9.1 R obot 头 : 吸嘴 E3 3MCC-W 1-D01-D 0 9.1-3 H 进行上 述的 ‘A djusting H Axis Blow Pressure’ （ H 轴吹气 气压 的调整 ）后再 进行。 4. 1. 打开电 源， 把吸头移 至原 点位置， 打开 前盖。 2. 把 S 吸嘴安 装到 吸头 1 上。 3. 把压力 计安 装到吸嘴 顶端 。 4. 用调整 用按钮 （监控画 面） 打开 &…
BM221
维修手册
9.1 Robot
头
:
吸嘴
E33MCC-W1-D01-D0
9.1-2
H
贴装吹气压力在吹气压力显示器上显示。
因为本值会受到大气压的影响，所以用于吹气压力调整时，需要清零。
2.
1.
将电源置于
OFF
后再将气栓置于
OFF
。
2.
同时按下吹气压显示器的
UP
按钮
( )
和
DOWN
按钮
( )1
秒钟以
上，使显示为
0
。
3.
H
1.
打开电源，把吸头移至原点位置，打开前盖。
2.
把
S
吸嘴安装到吸头
1
上。
3.
把压力计安装到吸嘴顶端。
4.

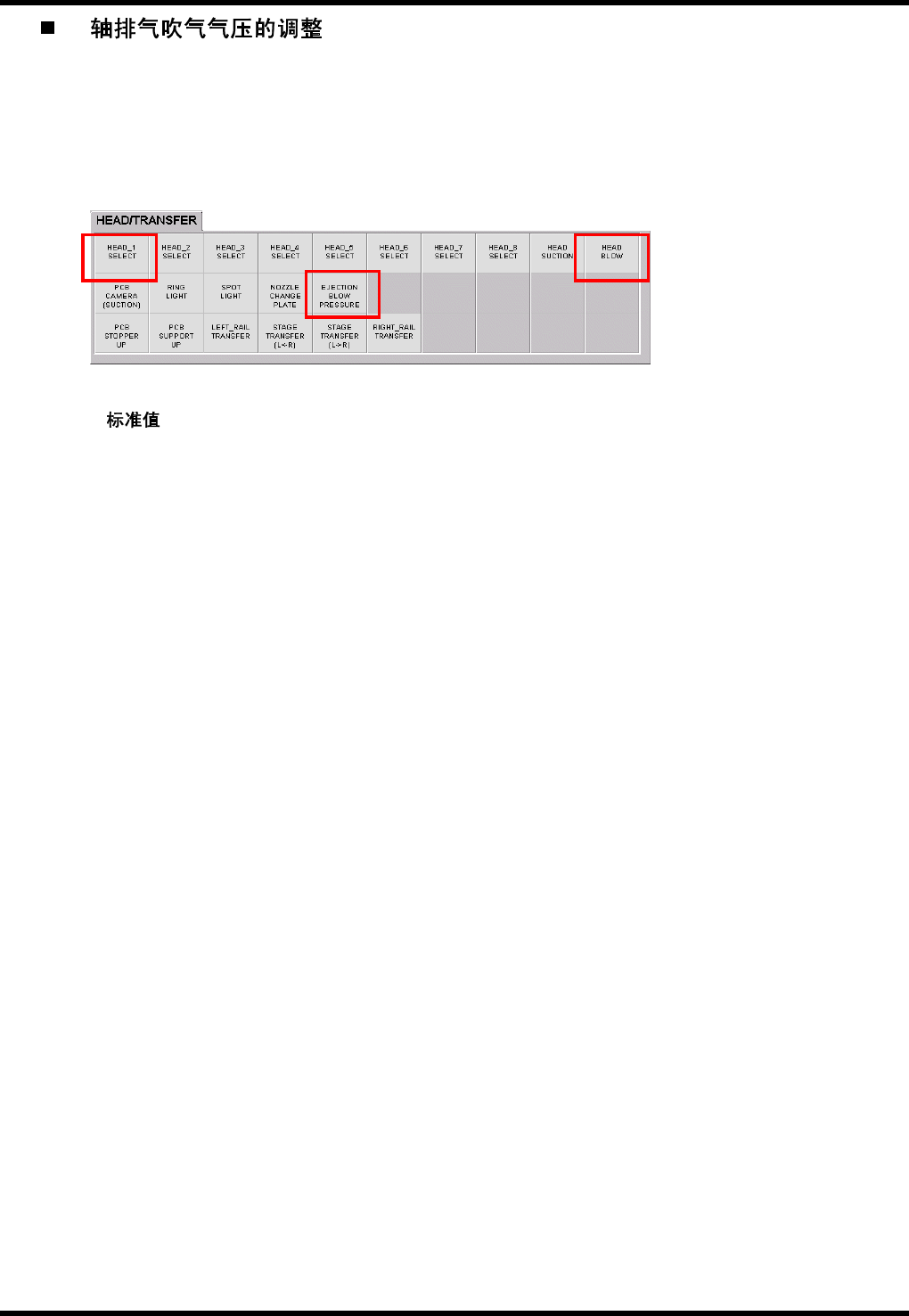

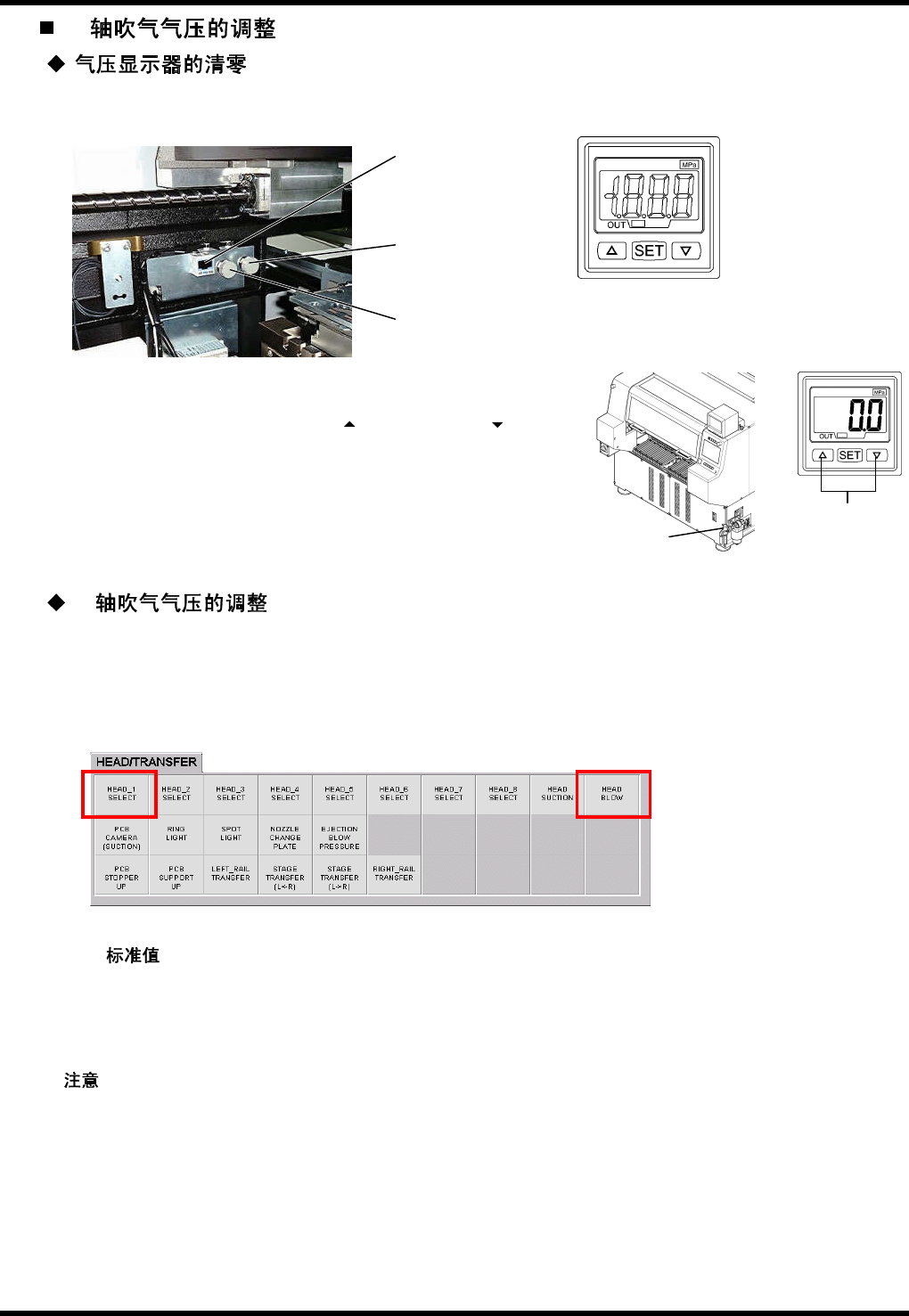

用调整用按钮（监控画面）打开
< HEAD 1 SELECT >
（选择头
1
）和
< HEAD BLOW >
（吹气）。
5.
确认吹气气压。
= =
气压
: 10 kPa (7 ~ 14 kPa)
6.
在标准值以外时，用吹气气压调整调节器来调整。
7.
再次确认吹气气压。
8.
确认吸头
1
以外的其它所有吸头也在标准值内。
= =
如果大气压发生变动，吹气压显示器的值也会发生变化。
排气气压调整调节器
(DISCARD BLOW)
吹气气压调整调节器
(PLACEMENT BLOW)
吹气气压显示器
(7 ~ 14 kPa)
OFF
2.
1.
BM221
维修手册
9.1 Robot
头
:
吸嘴
E33MCC-W1-D01-D0
9.1-3
H
进行上述的
‘Adjusting H Axis Blow Pressure’
（
H
轴吹气气压的调整）后再进行。
4.
1.
打开电源，把吸头移至原点位置，打开前盖。
2.
把
S
吸嘴安装到吸头
1
上。
3.
把压力计安装到吸嘴顶端。
4.
用调整用按钮（监控画面）打开
< HEAD 1 SELECT >
（选择头
1
）、
< HEAD BLOW >
（吹气）和
< EJECTION
BLOW PRESSURE >
（吹气气压切换）。
5.
确认排气吹气气压。
= =
气压
: 27 kPa (25
～
30 kPa)
6.
在标准值以外时，用排气吹气气压调整调节器来调整。
7.
再次确认排气气压。
8.
确认吸头
1
以外的其它所有吸头也在标准值内。
BM221
维修手册
9.1 Robot
头
:
吸嘴
E33MCC-W1-D01-D0
9.1-4
