BM221
维修手册
10.3
控制元件
E33MCC-6D-031-E0
10.3-2

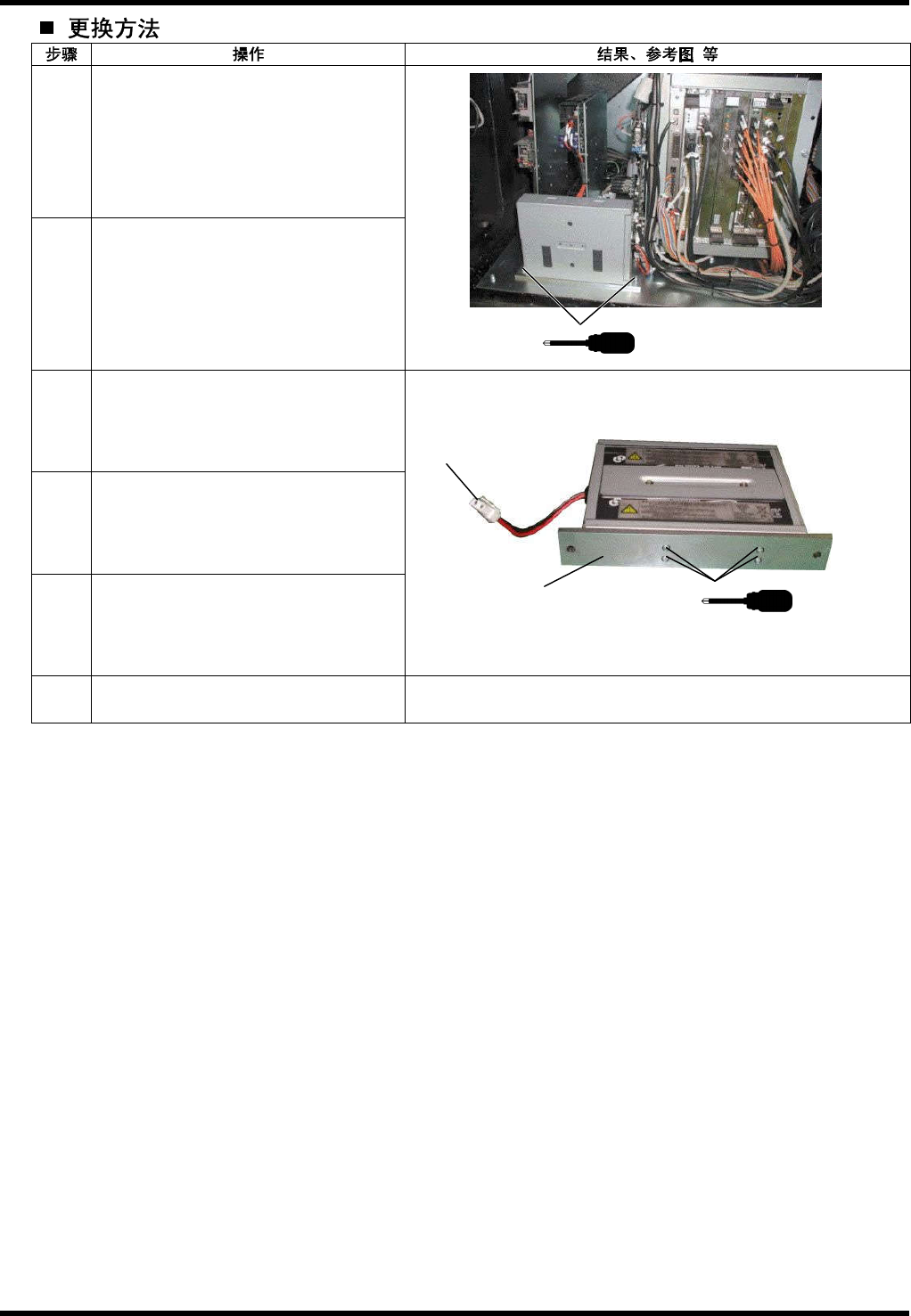

1.
卸下设备前侧右盖。
2.
卸下把固定板固定到主体上的螺钉。
3.
卸下连接器。
4.
每个固定板都取出。
5.
卸下固定板和铅封电池的螺丝。
6.
按照以上相反的步骤，安装新的铅封蓄
电池。
x2
固定板
x4
连接器
BM221
维修手册
10.3
控制元件
E33MCC-6D-031-E0
10.3-3
10.3.2 AC
名称：
AC
伺服放大器蓄电池装置
所在：
2
装置（主体、托盘）
型号：
MR-J2M-BT
= =
画面上出现蓄电池的警告时，请在
1 ~ 2
周内更换。
即使没有警告，建议每
3
年更换一次。
1.
卸下设备后侧左盖。
2.
卸下固定蓄电池装置的上下
2
根螺丝。
3.
卸下
CN1C
连接器。
4.
卸下蓄电池装置。
5.
按照以上相反步骤，安装新的蓄电池装
置。
= =
卸下连接器后，不要原样放置
60
分钟以上。
编码器的原点信息消失。
x2
CN1C
连接器
主体控制器
托盘控制器
后侧
BM221
维修手册
10.3
控制元件
E33MCC-6D-031-E0
10.3-4
10.3.3
名称：卤素灯
所在
型号：
JCR12V100W10H
= =
灯灭后，放置
30
分钟以上后，带上手套进行作业。
是造成烧伤以及寿命恶化的原因。
1.
关闭电源。
2.
拔下电源插座。
3.
用硬币把灯更换门的旋转板旋转到
‘
OPEN
’侧。
4.
取下灯更换门。
5.
放倒控制杆，取下灯。
6.
把灯从灯座取下。
7.
把新的灯安装到灯座上。
= =
8.
把灯座插入灯架，竖起控制杆。
= =
9.
把灯更换门安装到主体上。
10.
用硬币把旋转板旋转到‘
CLOSE
’侧。
= =
请注意不要使光学元件（灯泡、分光镜、热线切割过滤器）上附有脏物。
附有脏物时，会造成亮度低下和脏物烧附，用沾有酒精的纱布擦拭。
= =
如图所示，向里按，使得灯座的凸部进入灯架的凹部。
务必使用指定灯泡
(JCR12V100W10H)
。否则会造成短寿
命、破损、过热。
3.
4.
5.
6.
7.
8.
9.
10.
灯座凸部
灯架凹部
灯架
灯座
灯泡
