BM221
维修手册
10.3
控制元件
E33MCC-6D-031-E0
10.3-3

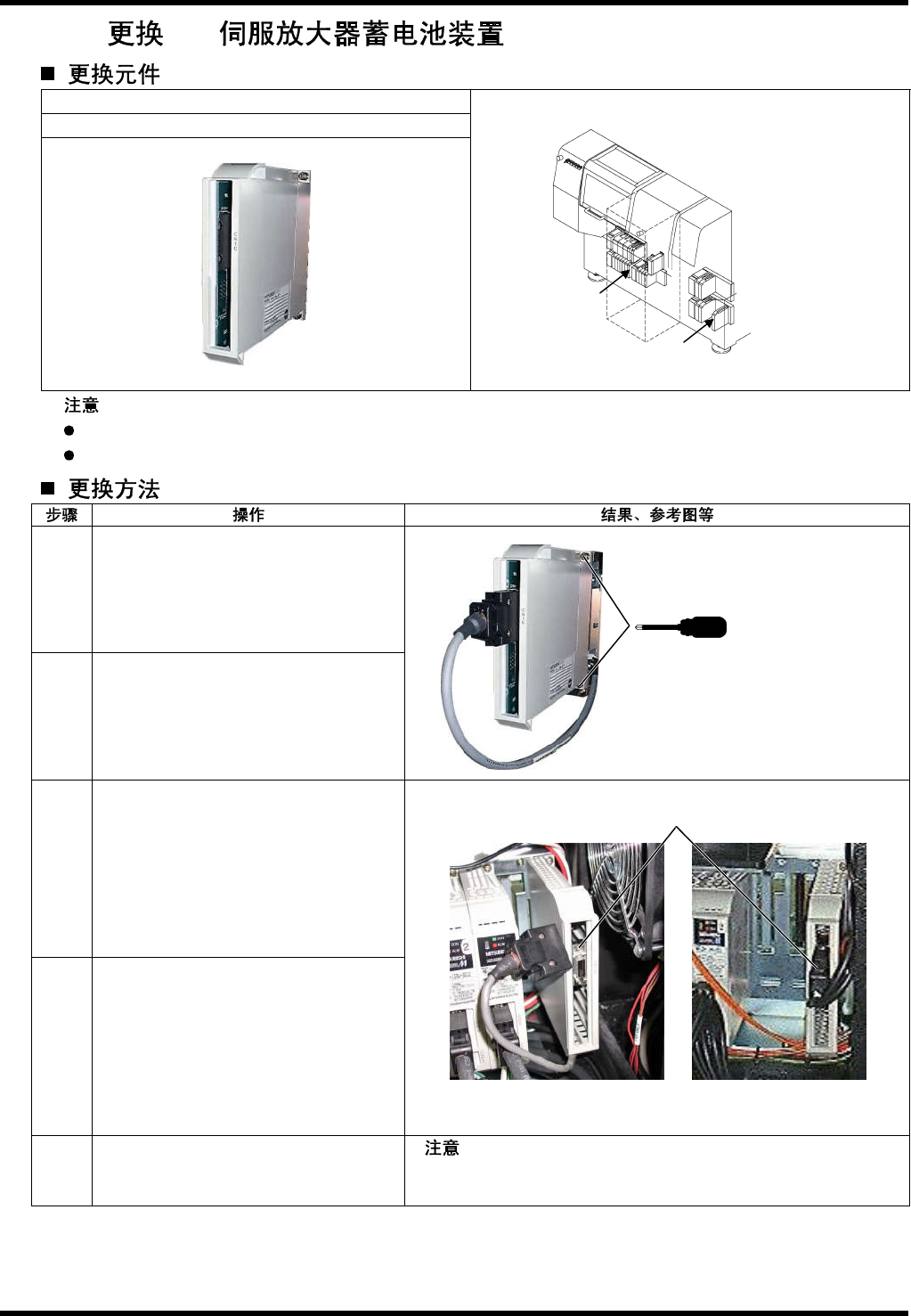

10.3.2 AC
名称：
AC
伺服放大器蓄电池装置
所在：
2
装置（主体、托盘）
型号：
MR-J2M-BT
= =
画面上出现蓄电池的警告时，请在
1 ~ 2
周内更换。
即使没有警告，建议每
3
年更换一次。
1.
卸下设备后侧左盖。
2.
卸下固定蓄电池装置的上下
2
根螺丝。
3.
卸下
CN1C
连接器。
4.
卸下蓄电池装置。
5.
按照以上相反步骤，安装新的蓄电池装
置。
= =
卸下连接器后，不要原样放置
60
分钟以上。
编码器的原点信息消失。
x2
CN1C
连接器
主体控制器
托盘控制器
后侧
BM221
维修手册
10.3
控制元件
E33MCC-6D-031-E0
10.3-4

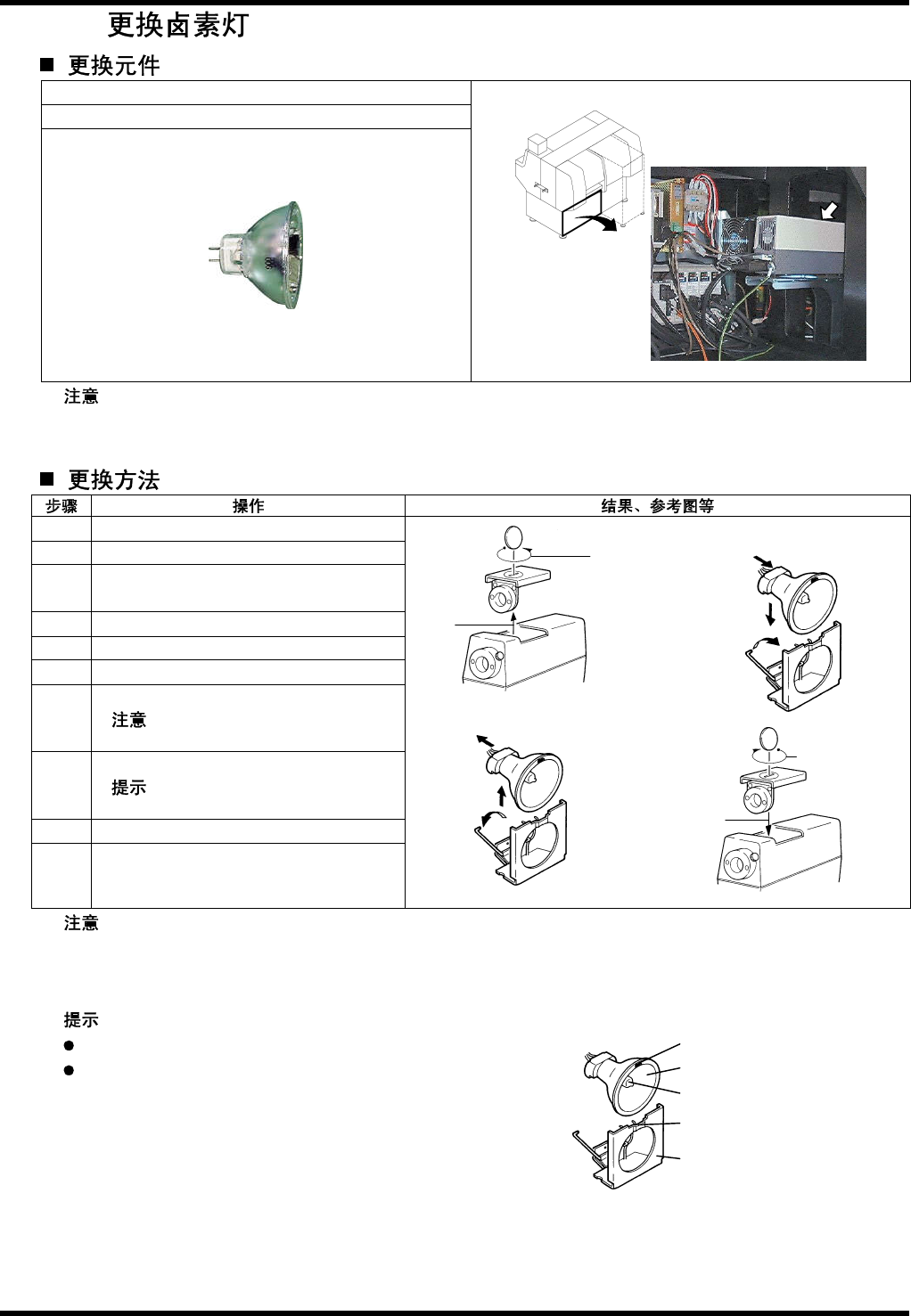

10.3.3
名称：卤素灯
所在
型号：
JCR12V100W10H
= =
灯灭后，放置
30
分钟以上后，带上手套进行作业。
是造成烧伤以及寿命恶化的原因。
1.
关闭电源。
2.
拔下电源插座。
3.
用硬币把灯更换门的旋转板旋转到
‘
OPEN
’侧。
4.
取下灯更换门。
5.
放倒控制杆，取下灯。
6.
把灯从灯座取下。
7.
把新的灯安装到灯座上。
= =
8.
把灯座插入灯架，竖起控制杆。
= =
9.
把灯更换门安装到主体上。
10.
用硬币把旋转板旋转到‘
CLOSE
’侧。
= =
请注意不要使光学元件（灯泡、分光镜、热线切割过滤器）上附有脏物。
附有脏物时，会造成亮度低下和脏物烧附，用沾有酒精的纱布擦拭。
= =
如图所示，向里按，使得灯座的凸部进入灯架的凹部。
务必使用指定灯泡
(JCR12V100W10H)
。否则会造成短寿
命、破损、过热。
3.
4.
5.
6.
7.
8.
9.
10.
灯座凸部
灯架凹部
灯架
灯座
灯泡
BM221
维修手册
10.3
控制元件
E33MCC-6D-031-E0
10.3-5

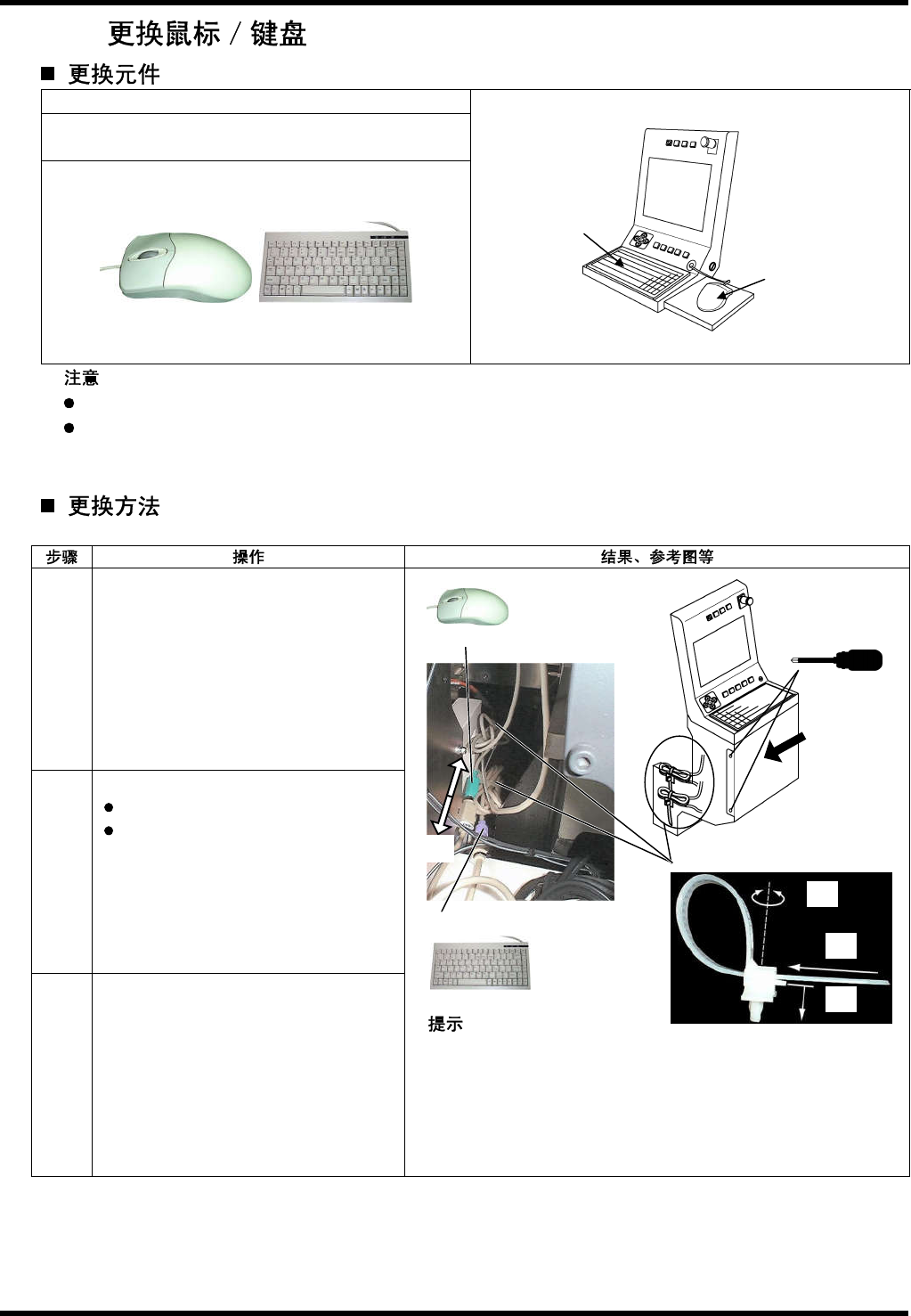

10.3.4
名称：鼠标
/
键盘
所在
型号：鼠标
(N902NETS-261)
键盘
(N902ACK5US)
= =
鼠标驱动的安装对设备运行可能会有影响，请不要使用。
各种带滚动轮的鼠标的使用对滚动轮不作任何保证，请理解。
说明鼠标的更换方法。键盘也一样。
1.
卸下操作盘下的盖。
1)
卸下螺丝。
2)
使之滑动。
2.
拧松电缆绑扎带，解开电缆绑扎带。
绿色端子：鼠标
紫色端子：键盘
3.
卸下端子。
x2
1. 1)
1. 2)
绿色端子
3.
紫色端子
b)
c)
a)
电缆绑扎带
= =
电缆绑扎带的使用方法
旋转方向有一定的自由度。向容易作业的方向旋转。
(a)
把挂钩向下拉
(b)
，能够拧松
(c)
。
