BM221
维修手册
2.2
警告标牌的粘贴位置
E33MCC-10-021-C0
2.2-4
后侧
PD0102M1
安全盖内侧
吸头安全盖
FN0003M1
PC010201
FN0018M1
BM221
维修手册
2.3
激光
E33MCC-10-101-C0
2.3-1
设备内的设置位置
2.3.
E33MCC-10-101-C0
在用于大型电子元件（
QFP
等）的导线浮起检测、识别或位置补正的
3D
传感器中使用激光。
但是，
3D
传感器为选购件，在所有的设备中都不配置。
2.3.1
在此，对
3D
传感器的激光的放射路线进行了说明。
检测电子元件的导线浮起时
2.3.2
在本机中，打开前门和后门后，
3D
传感器的激光会照射到人体，所以如下图所示配有联锁开关。
联
锁
开口部
元件名
型号
生产厂家
电灯的寿命
前门
联锁开关
D4DS-6AFS+D4DS-K1+SC-6 OMRON
15
万次
后门
联锁开关
D4DS-6AFS+D4DS-K1+SC-6 OMRON
15
万次
上述的联锁开关在门关闭的状态下为
‘closed’
（关）。
联锁开关全部为串联。
联锁开关即使有
1
个为
‘opened’
（开），也不会向
3D
传感器供给电源。
电子元件
激光
激光受光部
前面
侧面
上面
前门联锁开关
后门联锁开关
3D
传感器
BM221
维修手册
2.3
激光
E33MCC-10-101-C0
2.3-2

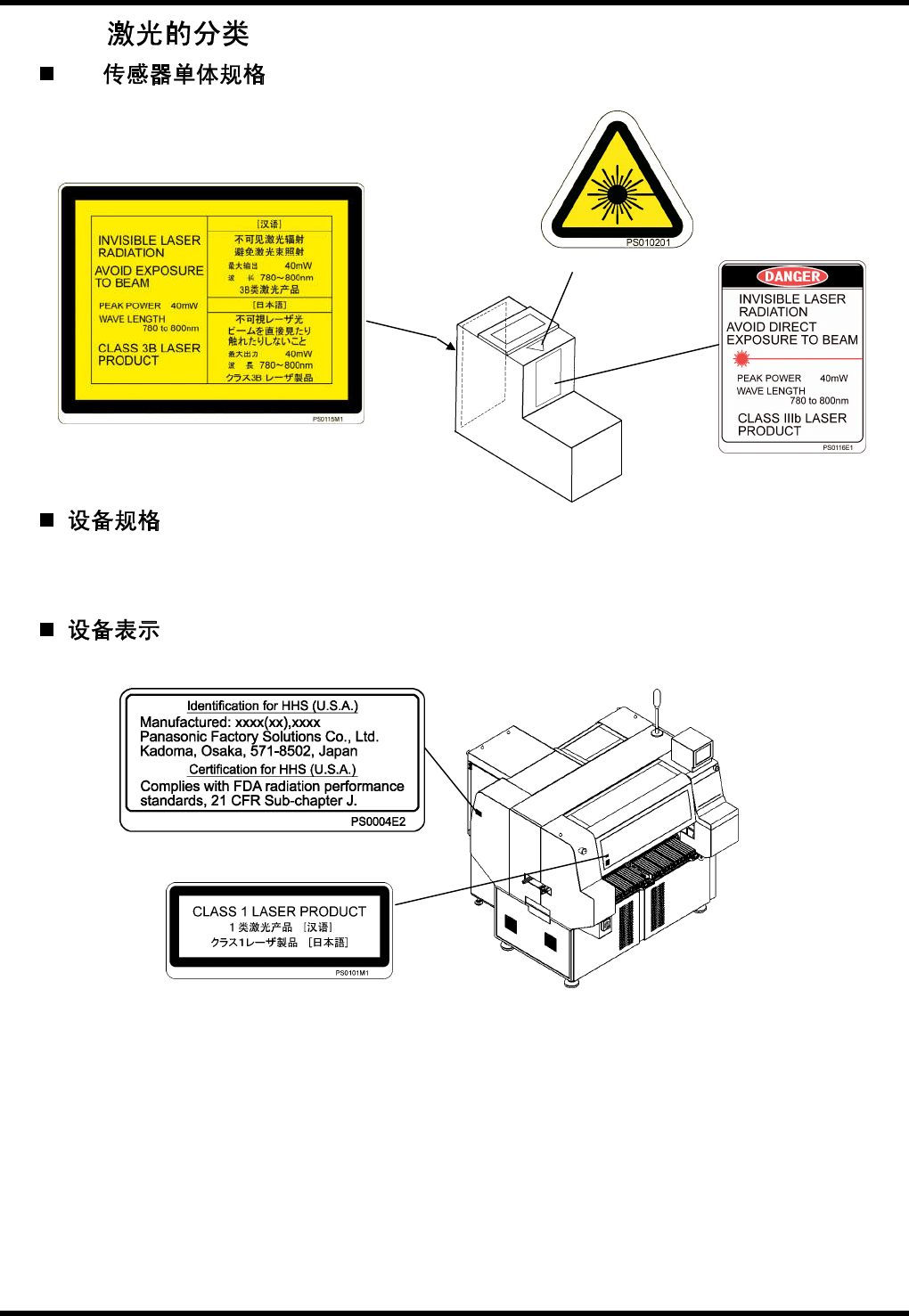

2.3.3
3D
等级
: IIIb
波长
: 780 ~ 800 nm
最大输出
: 40 mW
本机配有激光类别
IIIb
的
3D
传感器装置，同时为防止操作人员受到激光的辐射，也配有上述的联锁开关。
因此，设备为
1
类的激光产品。
安装有
3D
传感器（选购件）的设备上贴有以下标签。
PS0116E1
PS0115M1
PS010201
PS0101M1
PS0004E2
