BM221
维修手册
2.3
激光
E33MCC-10-101-C0
2.3-2
2.3.3
3D
等级
: IIIb
波长
: 780 ~ 800 nm
最大输出
: 40 mW
本机配有激光类别
IIIb
的
3D
传感器装置，同时为防止操作人员受到激光的辐射，也配有上述的联锁开关。
因此，设备为
1
类的激光产品。
安装有
3D
传感器（选购件）的设备上贴有以下标签。
PS0116E1
PS0115M1
PS010201
PS0101M1
PS0004E2
BM221
维修手册
2.4
维修功能
E33MCC-10-031-C0
2.4-1

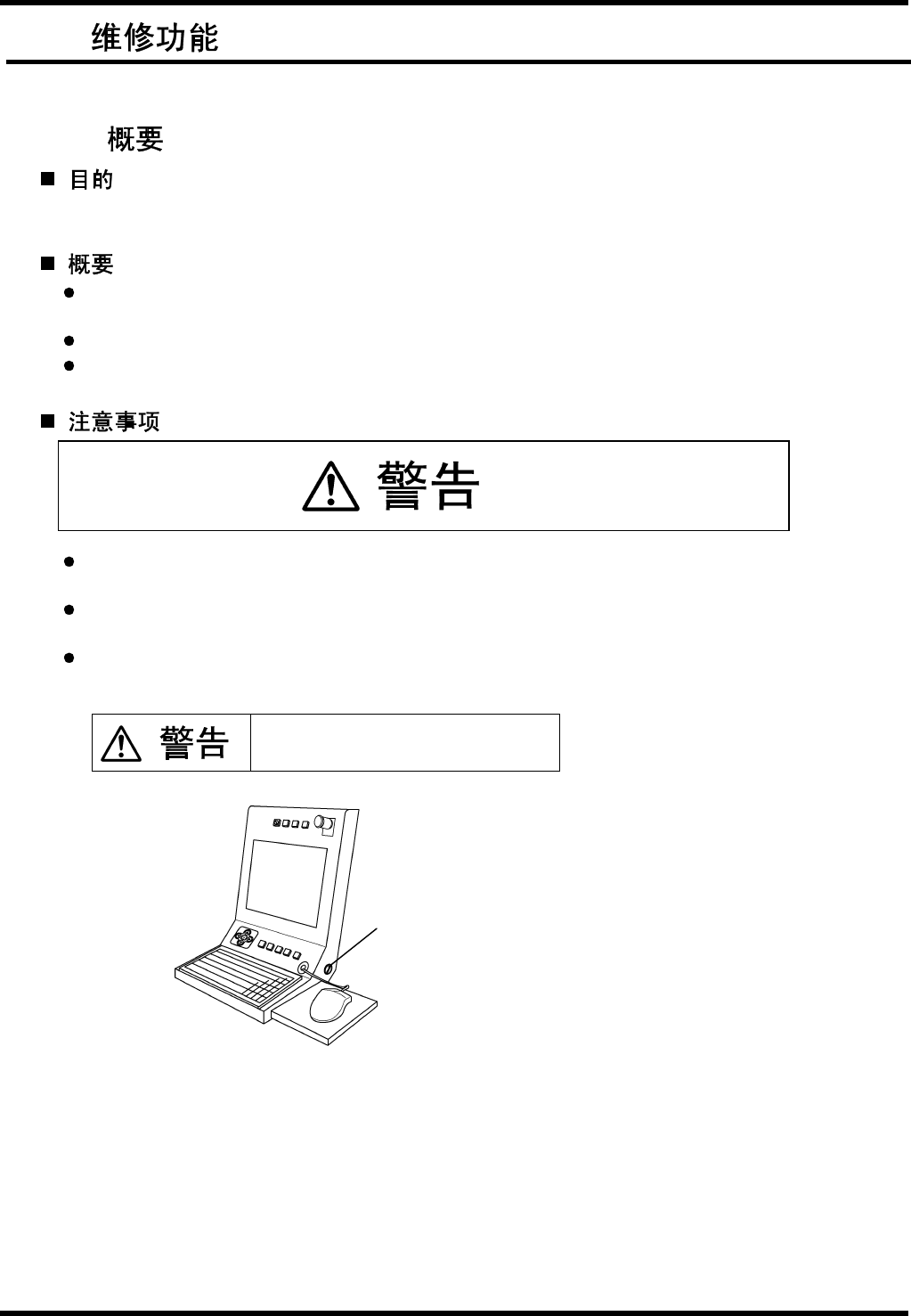

2.4.
E33MCC-10-031-C0
在本节中对维修时用于解除安全电路的启动开关的功能进行了说明。
2.4.1
为了提高维修时的工作效率，启动开关具有可在安全盖打开的状态下只进行限定操作的功能。
在设备上安装一个用于解除安全电路的启动开关。
配置后部操作盘（选购件）时
，也在后部安装一个开关。
打开启动开关后，盖的安全电路即失效。
打开启动开关后，可进行部分手动操作。
启动开关只限于当机器发生某种故障时以修复其故障为目的而使用，原则上，只有熟悉本机且经验丰富的
维修技术人员才能操作。
维修技术人员以外的任何人请不要使用启动开关。
由于维修技术人员以外的人使用本开关而对用户造成伤害的情况下，本公司及服务部门等不负任何责任。
请不要对启动开关进行改造或变更。
由于改造或变更启动开关而对用户造成伤害的情况下，本公司及服务部门等不负任何责任。
只有维修技术人员能使用维修模式。
启动开关
BM221
维修手册
2.4
维修功能
E33MCC-10-031-C0
2.4-2
2.4.2
启动开关是只在按下时变为
ON
的开关。
运转模式
MANU
（操作级别
2
或
3
）
AUTO / SEMI
或
MANU
（操作级别
1
）
启动开关状态
ON OFF
与
ON / OFF
无关
前部安全联锁开关
（前侧盖）
无效
有效
有效
后部安全联锁开关
（后侧盖）
有效
有效
有效
托盘升降机部安全联锁开关
（托盘升降机门）
有效
有效
有效
画面信息
维修中
--- ---
运转模式
MANU
（操作级别
2
或
3
）
AUTO / SEMI
或
MANU
（操作级别
1
）
启动开关状态
前
ON
后
OFF
前
OFF
后
ON
前
ON
后
ON
与
ON / OFF
无关
前部安全联锁开关
（前侧盖）
无效
有效
有效
有效
后部安全联锁开关
（后侧盖）
有效
无效
有效
有效
托盘升降机部安全联锁开关
（托盘升降机门）
有效
无效
有效
有效
画面信息
维修中
维修中
--- ---
维修中的操作只限定为各
NC
轴的
JOG
操作。（不能进行连续操作和
NC
移动操作）
在
MANU
模式（操作级别
2
或
3
）时，将安全联锁开关设为无效的继电器熔敷的情况下，即使按下启动开
关，维修电路也将出现异常。
维修电路出现异常时，机器会在其所运行的状态中瞬间停止。可采用下述方法解除错误。
若启动开关在上表中的维修状态时，按下
“RESET”
（复位），或将启动开关置于
OFF
，将安全联锁开关置
于
ON
后（关闭安全盖）后再按
“RESET”
（复位）键。
（请用启动开关进行
“
安全停止
”
错误的解除。）
