BM221
维修手册
4.3
伺服放大器（
MRJ2M
）
E33MCC-14-151-B0
4.3-3

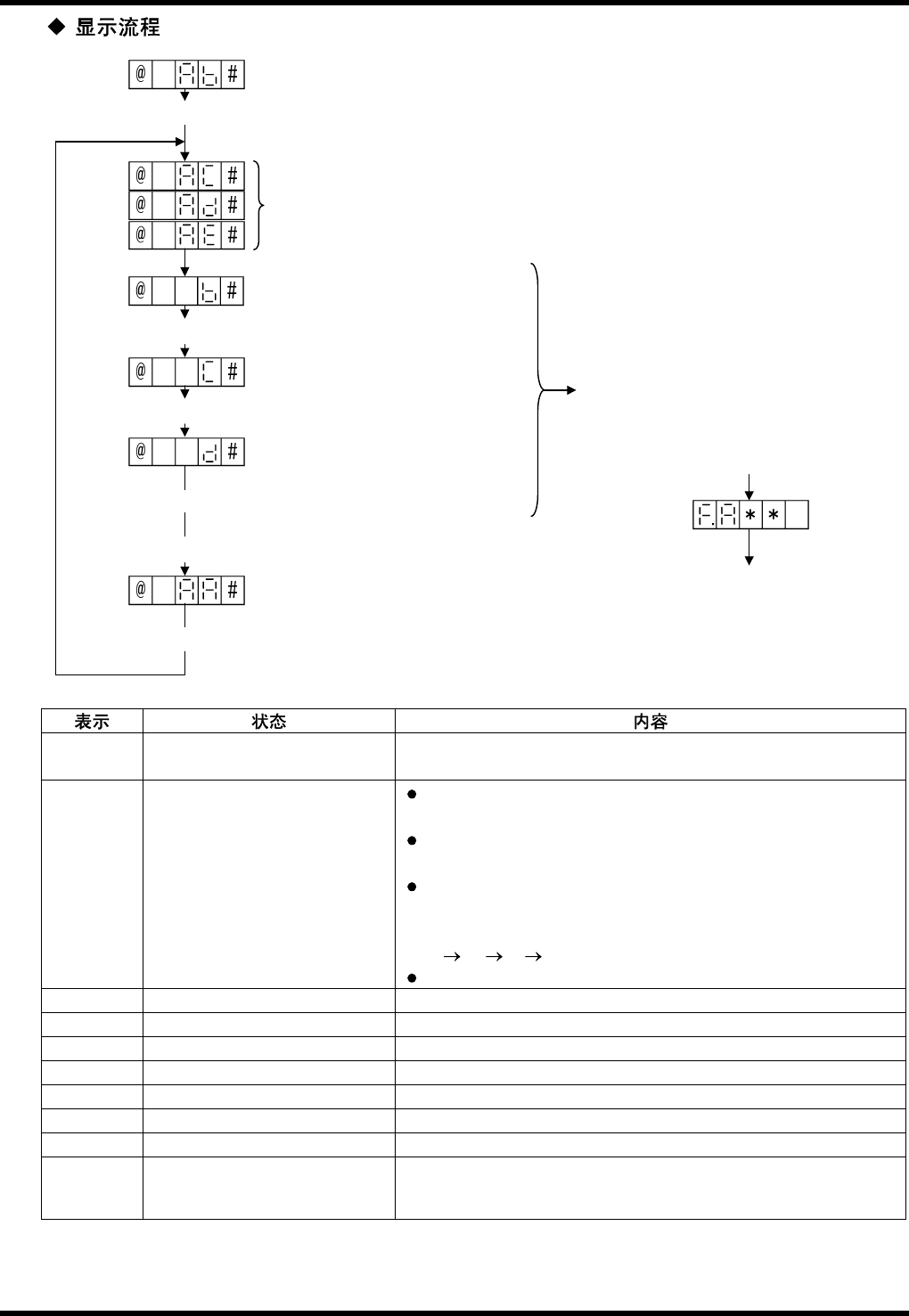

@ Ab#
初始化中
伺服系统控制器的电源为
OFF
的状态下，打开了伺服放大器的
电源。
@ AA#
初始化中
打开伺服放大器电源的过程中，伺服系统控制器的电源已经关
闭。
伺服系统控制器设定的轴编号和接口装置参数
No.11
～
18
设
定的轴编号不一致。
伺服放大器出现故障或者同伺服系统控制器的通信时出现异
常。
此时的显示如下。
Ab AC Ad Ab
伺服系统控制器出现故障。
@ AC#
初始化中
开始同伺服系统控制器和伺服放大器之间的通信。
@ Ad#
初始化中
接收到来自伺服系统控制器的初始参数。
@ AE#
初始化完成
完成了来自伺服系统控制器的初始数据通信。
@ b#
准备
OFF
接收到来自伺服系统控制器的准备
OFF
指令。
@ d#
伺服
ON
接收到来自伺服系统控制器的伺服
ON
指令。
@ C#
伺服
OFF
接收到来自伺服系统控制器的伺服
OFF
指令。
@A**#
报警、警告
表示发生的报警编号、警告编号。
@T b#
@T d#
@T C#
测试运转模式
安装软件的测试运装模式状态。
JOG
运转、定位运转、程序运转、
DO
强制输出
伺服系统控制器
ON
和伺服系统控制器的初始数据
更新
准备
OFF
、伺服
OFF
准备
ON
伺服
ON
准备
ON
、伺服
OFF
准备
ON
、伺服
ON
通常运转
伺服系统控制器
OFF
伺服系统控制器
ON
如发生报警，即显示报警代码。
2s
后
例）接口装置发生报警时
返回到驱动装置的显示状
态。
BM221
维修手册
4.3
伺服放大器（
MRJ2M
）
E33MCC-14-151-B0
4.3-4

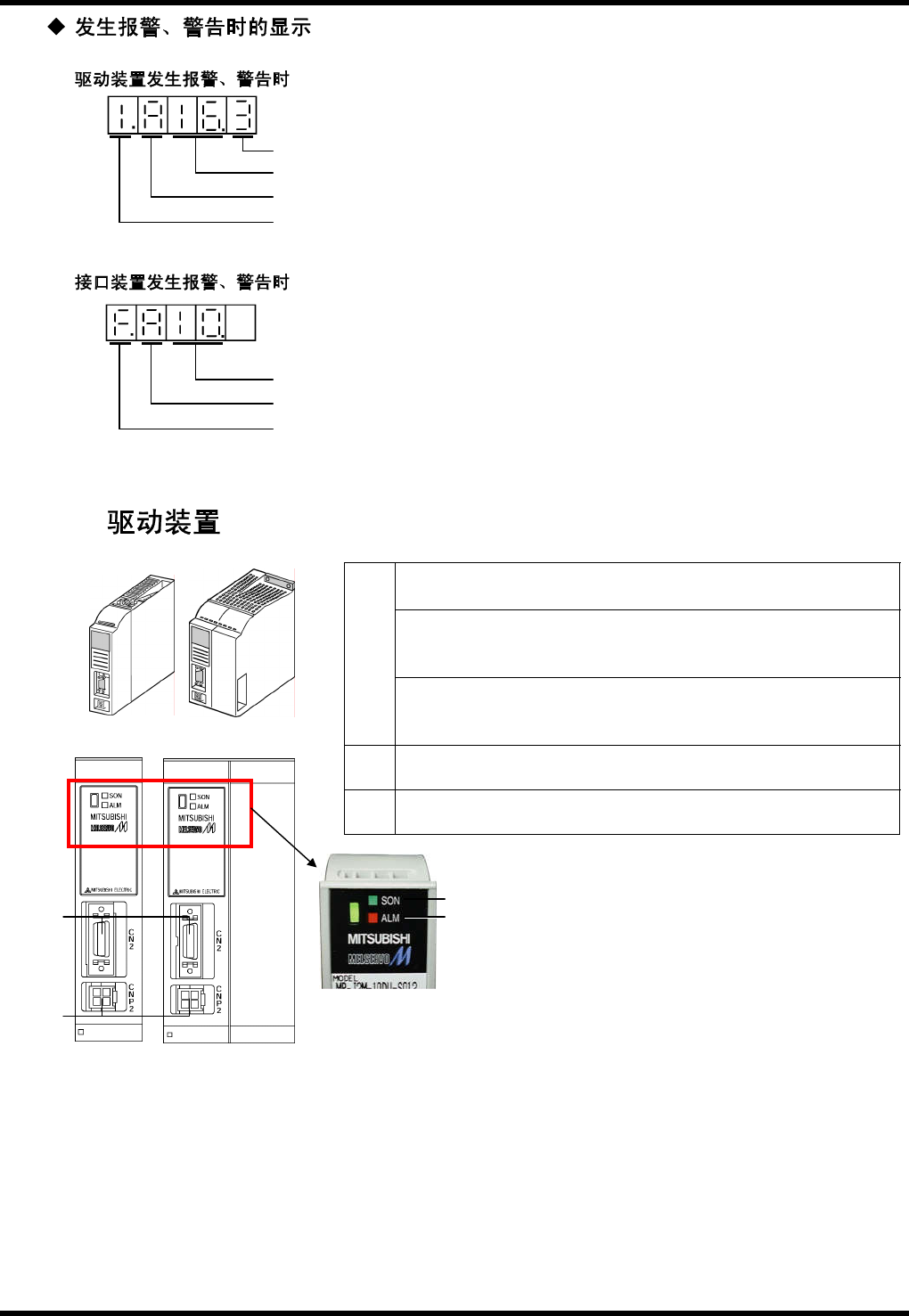

发生报警过程当中，第
5
位和第
2
位的小数点闪烁。
4.3.3
状态显示
LED
表示驱动装置的状态。
a) SON
绿灯闪烁
:
伺服
OFF
状态
绿灯亮
:
伺服
ON
状态
1.
b) ALM
红灯闪烁
:
警告状态
红灯亮
:
报警状态
2. CN2
检测器用连接器
3. CNP2
伺服电机用连接器
轴编号
报警、警告编号
指示报警、警告显示
槽编号
报警、警告编号
指示报警、警告显示
指示接口装置
1.
3.
2.
MR-J2M-10DU MR-J2M-70DU
a)
b)
BM221
维修手册
4.3
伺服放大器（
MRJ2M
）
E33MCC-14-151-B0
4.3-5

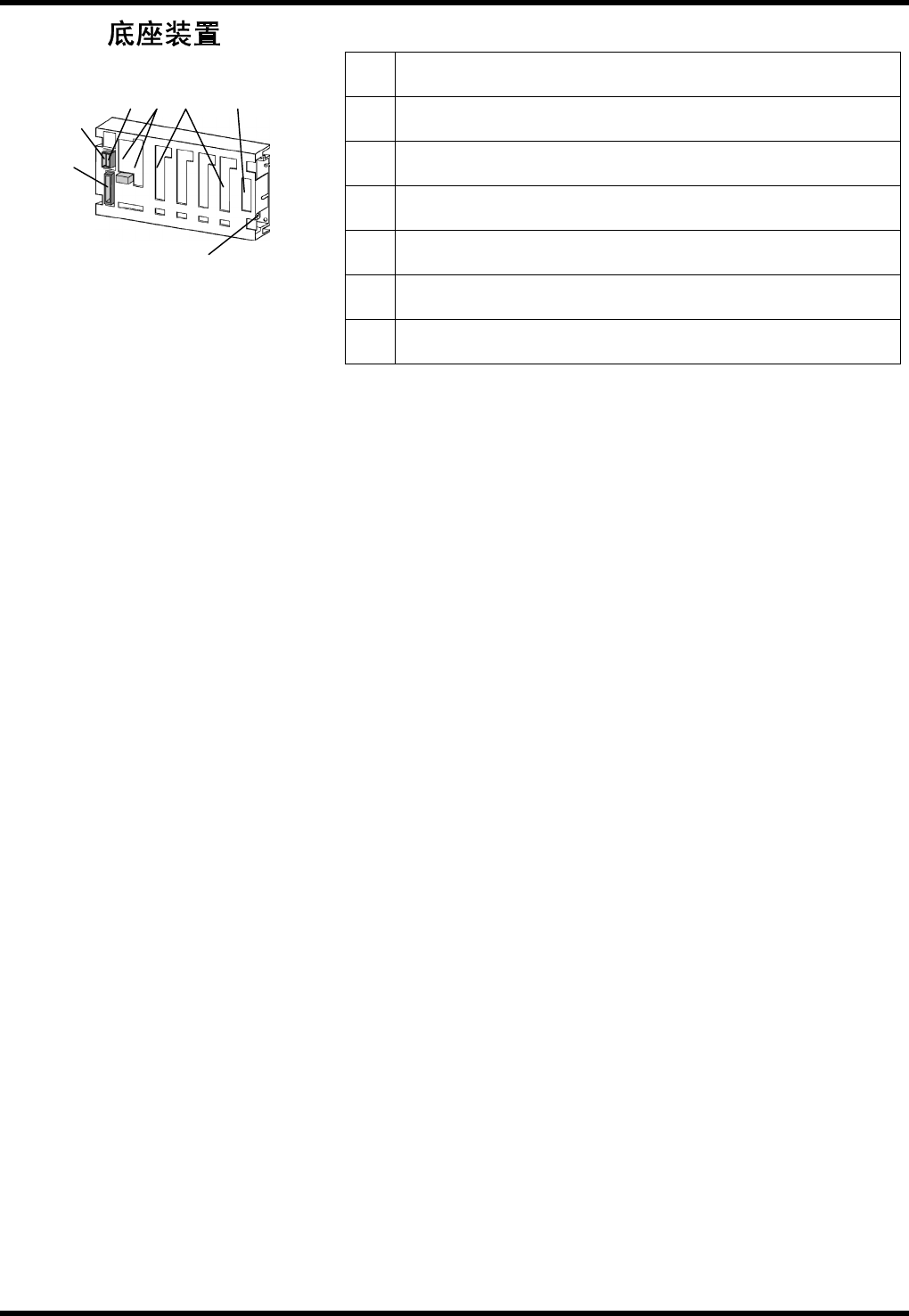

4.3.4
1. CNP1A
再生选购件用连接器
2. CNP1B
控制电路电源输入连接器
3. CNP3
主电路电源输入连接器
4. CON1, CON2
接口装置用连接器
5. CON3A,3B…
插槽端子
6. CON4
选购件插槽用连接器
7. CON5
蓄电池装置用连接器
6.
4.
3.
5.
1.
2.
7.
