BM221
维修手册
5.4
元件供给部、供料器
E33MCC-Y5-001-B0
5.4-1

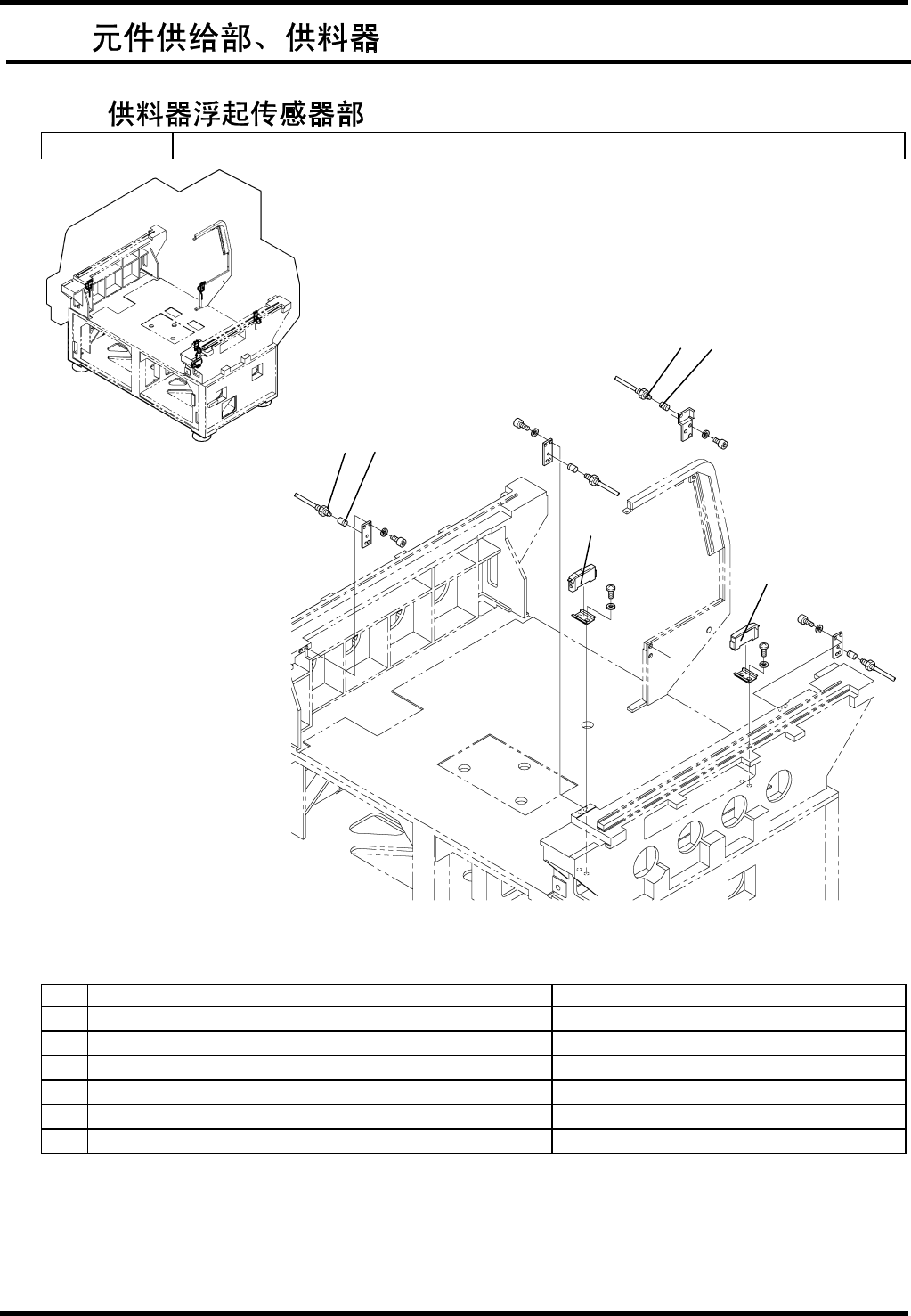

5.4.
E33MCC-Y5-001-B0
5.4.1
Unit No. 1086207650
No. Name Type
1.
前部供料器浮起检测（光纤装置）
E32-T11R
2.
后部供料器浮起检测（光纤装置）
E32-T11R
3.
前部供料器浮起检测（透镜装置）
P916E
4.
后部供料器浮起检测（透镜装置）
P916E
5.
前部供料器浮起检测（放大器装置）
P910T
6.
后部供料器浮起检测（放大器装置）
P910T
1.
2.
3.
5.
4.
6.
BM221
维修手册
5.4
元件供给部、供料器
E33MCC-Y5-001-B0
5.4-2

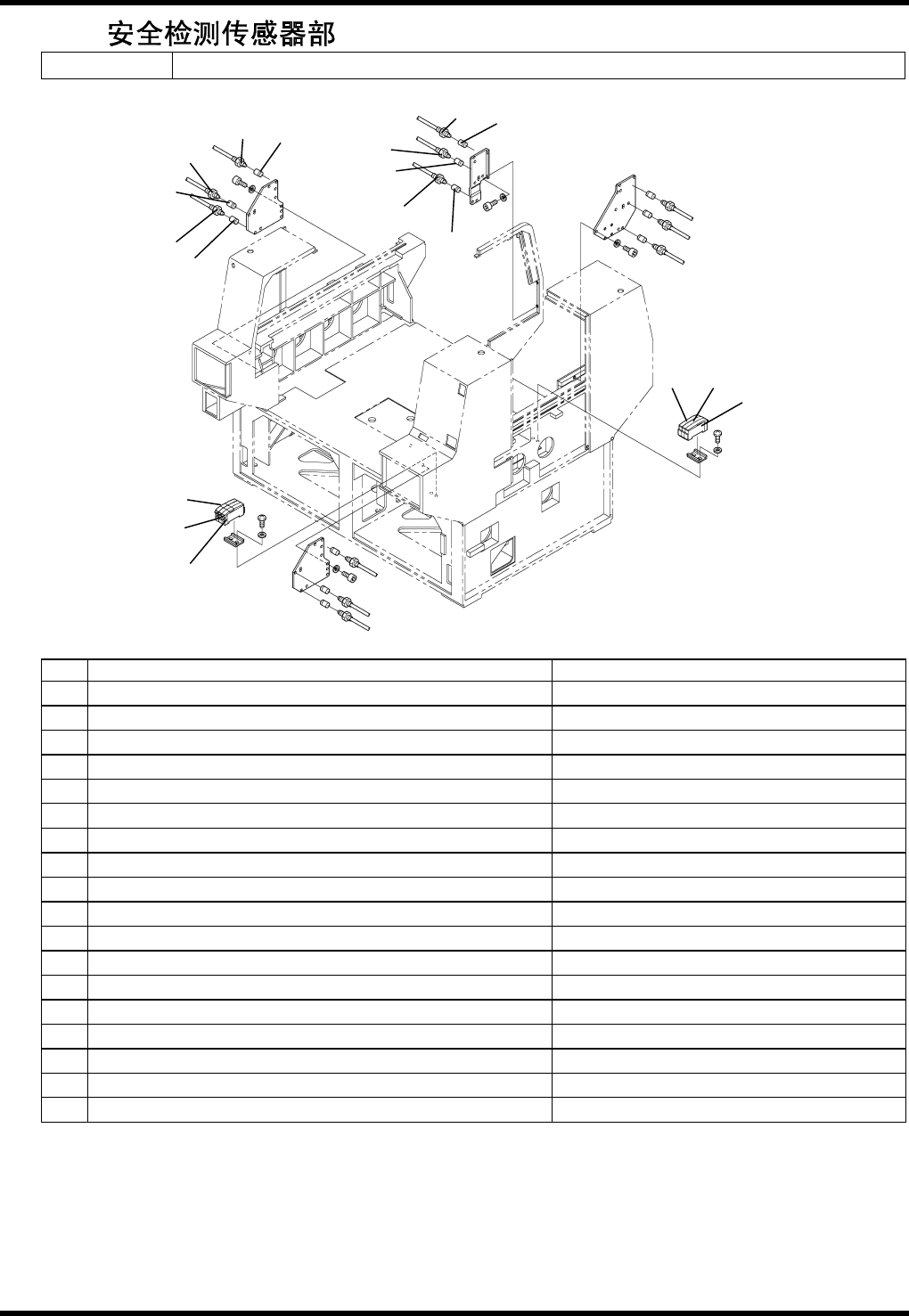

5.4.2
Unit No. 1086207730
No. Name Type
1.
前部区域传感器（光纤装置）
E32-T11R
2.
前部区域传感器（光纤装置）（选购件）
E32-T11R
3.
前部区域传感器（光纤装置）（选购件）
E32-T11R
4.
后部区域传感器（光纤装置）
E32-T11R
5.
后部区域传感器（光纤装置）（选购件）
E32-T11R
6.
后部区域传感器（光纤装置）（选购件）
E32-T11R
7.
前部区域传感器（透镜装置）
P916E
8.
前部区域传感器（透镜装置）（选购件）
P916E
9.
前部区域传感器（透镜装置）（选购件）
P916E
10.
后部区域传感器（透镜装置）
P916E
11.
后部区域传感器（透镜装置）（选购件）
P916E
12.
后部区域传感器（透镜装置）（选购件）
P916E
13.
前部区域传感器（放大器装置）
P910T
14.
前部区域传感器（放大器装置）（选购件）
P910T
15.
前部区域传感器（放大器装置）（选购件）
P910T
16.
后部区域传感器（放大器装置）
P910T
17.
后部区域传感器（放大器装置）（选购件）
P910T
18.
后部区域传感器（放大器装置）（选购件）
P910T
14.
11.
3.
5.
12.
2.
4.
17.
8.
16.
9.
13.
1. 7.
4. 10.
15.
18.
BM221
维修手册
5.4
元件供给部、供料器
E33MCC-Y5-001-B0
5.4-3

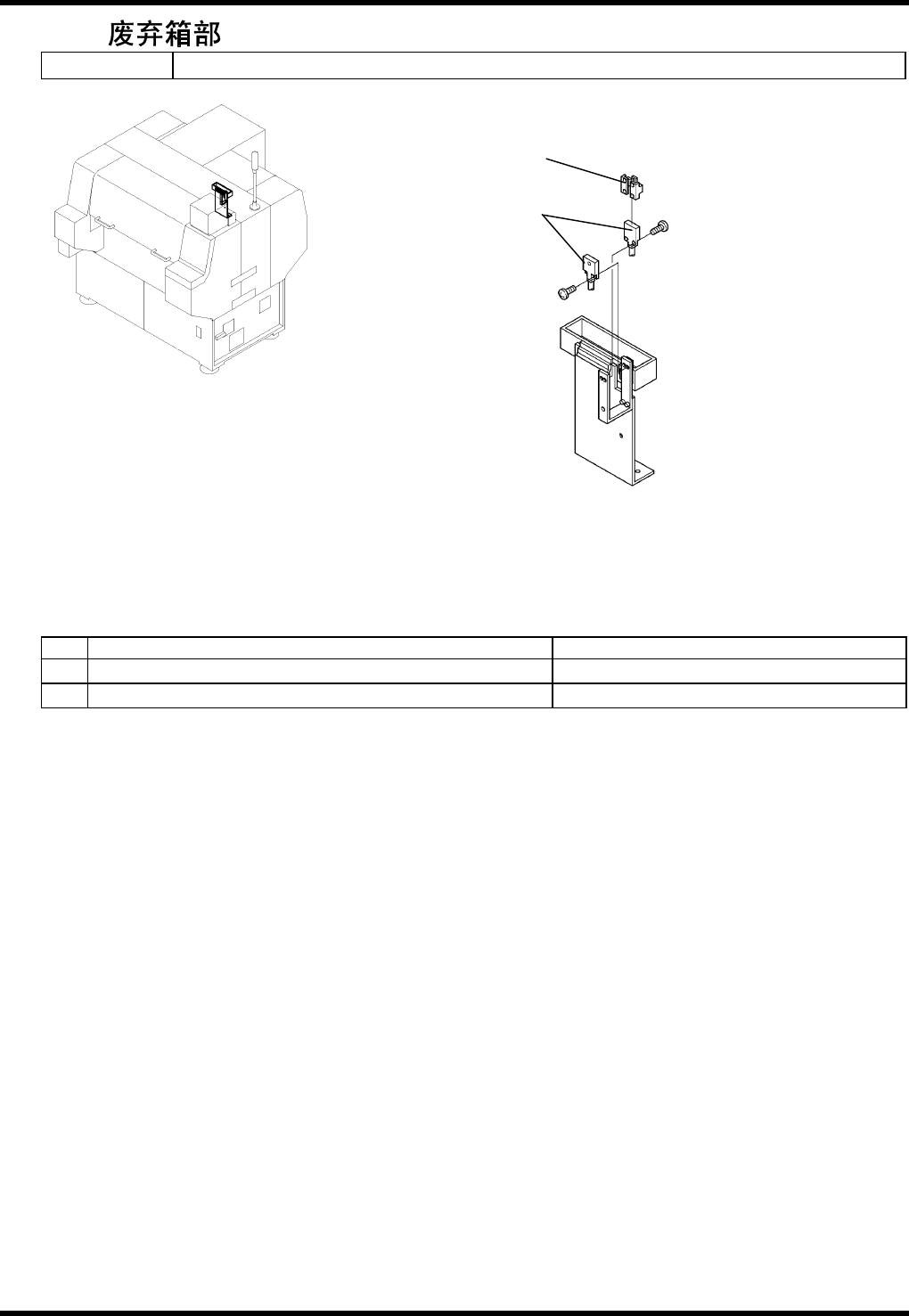

5.4.3
Unit No. 1086219950
No. Name Type
1.
吸嘴有无
/
箱位置偏移检测
E3T-FT11
2.
遮光板
E39-S64
1.
2.
