3 功能描述和设计
3.1 功能描述
用户手册 SIPLACE MeasuringFeeder X 03/2020 13
3 功能描述和设计
3.1 功能描述
在部分工业中，在将元件安装在印刷板（PCB）上之前验证元件的电气特性非常重要。这些元件可
能存在缺陷，它们的包装上可能有错误的标签，或者它们甚至可能是没有用处的伪劣元件。
贴片和电气测试（如在线测试（ICT））之间的时间延迟通常相当长，通过在贴片期间验证元件的真
实性和完整性来节省时间就显得非常重要了。由于某些元件存在内置电路，因此无法使用 ICT 对它
们进行测试。
通常，并没有必要测试每个元件，而是在每个批次中进行随机抽查。应始终测量每个料带的第一个
元件，以验证设置是否正确。
MeasuringFeeder X 可以测量元件的电气状态值。要正确确定其数值，MeasuringFeeder X 需要知
道要测量的元件类型。为了缩短测量时间，MeasuringFeeder X 还需要知道目标值，以便设置正确
的测量范围。在生产计划期间，在生产线软件（SIPLACE Pro）中预先选择元件类型及其相应的目
标值。
下表列出了可在生产线软件中预先选择的不同元件类型的测量范围：
类型 数值范围 测量精准度 极性 其他数值
电阻 0.1Ω 至 1MΩ ±5% +0 mΩ / -200 mΩ 编号 -
标准
电容
1) 3)
1pF 至 100µF ±5% +5 pF / -2 pF 编号 -
极化
电容器
1) 3)
100nF 至 500µF ±5% +5 pF / -2 pF 编号 额定电压（伏）3.6
至 60
默认值：35
感应器
1)
1µH 至 1mH ±15% 编号 -
二极管 0.2V 至 4.0V ±10% ±100 mV
2)
是 -
引脚方向遵循 IPC7315（引脚 1 左侧）
1)
测量频率为 1 kHz 或 10 kHz（取决于元件的相应数值）
2
测量电流通常为 10 mA
MeasuringFeeder X 支持下列元件尺寸：
●
芯片元件：0201 至 1210
●
其他元件：0.6 mm x 0.3 mm 至 6.0 mm x 3.2 mm
3)
电容器的电容量测量取决于电容器的频率和施加的电压。它还取决于电容器的类别。1 类电容器不
受电压和频率的影响。但是 2 类和 3 类电容器受电压和频率的影响较大。
2 类和 3 类电容器的制造商通常会说明与典型用例相似的电容量的测量条件（频率和电压）。只有
在测量过程中使用推荐频率和电压（依据数据表）时，才能测得额定电容量。
MeasuringFeeder X 可以提供两个频率1 kHz 或 10 kHz，以及一个特定的电压范围，具体取决于频
率
3 功能描述和设计
3.1 功能描述
14 用户手册 SIPLACE MeasuringFeeder X 03/2020

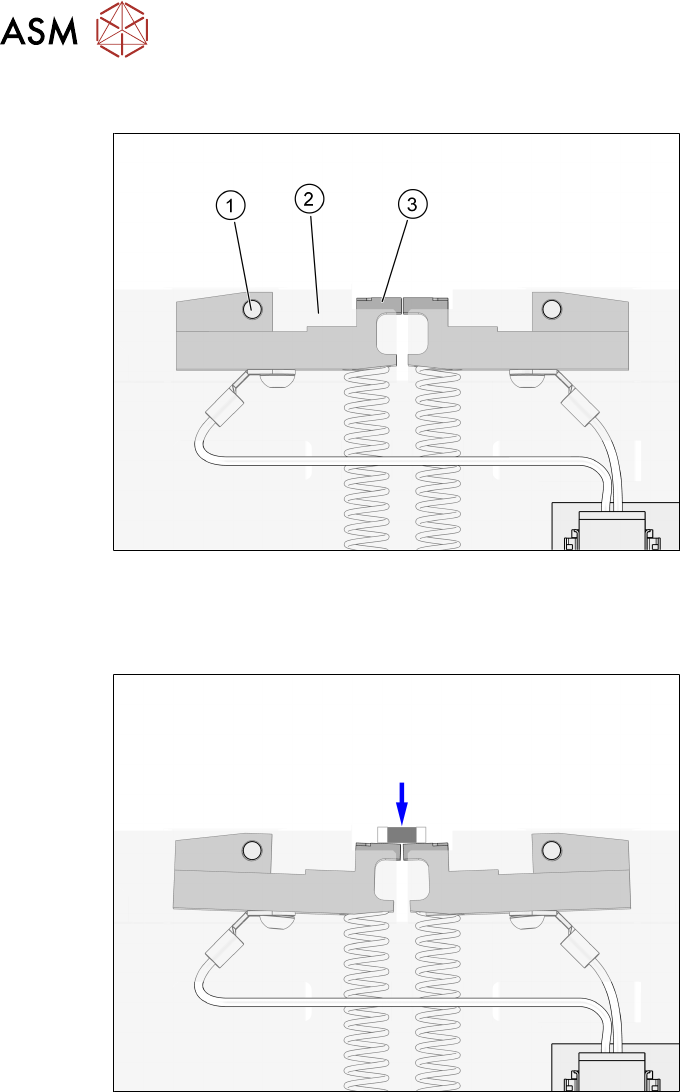

测量流程
1. 枢轴
2. 接触板支架
3. 接触板
贴片头从供料器拾取元件并将元件向下压在 MeasuringFeeder X 的接触板上。接触板枢轴下方有两
根提供反作用力的弹簧，使元件和接触板保持接触。如果元件导线的高度不一致，则可以通过接触
板的偏斜来补偿高度差。
根据元件类型，仅需大约 300 毫秒到 2 秒即可完成测量。
测量位置
在接触板上的测量区域内，小型元件的测量位置随每次测量而变化，以减少磨损并延长接触板的使
用寿命。对于超过 1206 尺寸的元件，只有一个测量位置。
测量结果
如果测量值与包含所有公差的目标值不匹配，可能有以下原因：
●
伪劣元件
●
元件的标签有误
3 功能描述和设计
3.1 功能描述
用户手册 SIPLACE MeasuringFeeder X 03/2020 15
●
MeasuringFeeder X 存在缺陷
●
接触板已磨损或脏污
●
吸嘴导电并且与元件的连接器接触
●
吸嘴被焊料污染并接触元件的触点
如果出现此类测量错误，操作员将会收到有关该错误的详细通知信息。此时有两种选择：
●
执行另一测量
●
跳过对该元件的测量
该类测量后的元件将被弃置。测量后无法为元件贴片。
拼接板后灰区内的操作
拼接后，拼接板将旧元件料带与新元件料带连接起来。两条料带上的拼接板的确切位置取决于操作
员压接操作的精准性。拼接传感器将会检测拼接板的第一边缘。拼接板的开端和新料带的开端之间
的距离取决于：
●
拼接传感器的精准度：该传感器能够以何种精准度检测到拼接板的第一边缘？
●
拼接板和新料带之间的距离
如果该元件源自于旧料带或新料带，则在此灰区中是无法识别的。操作员必须决定如何在贴片过程
中处理此灰区。
