3 功能描述和设计
3.2 设计
16 用户手册 SIPLACE MeasuringFeeder X 03/2020
3.2 设计

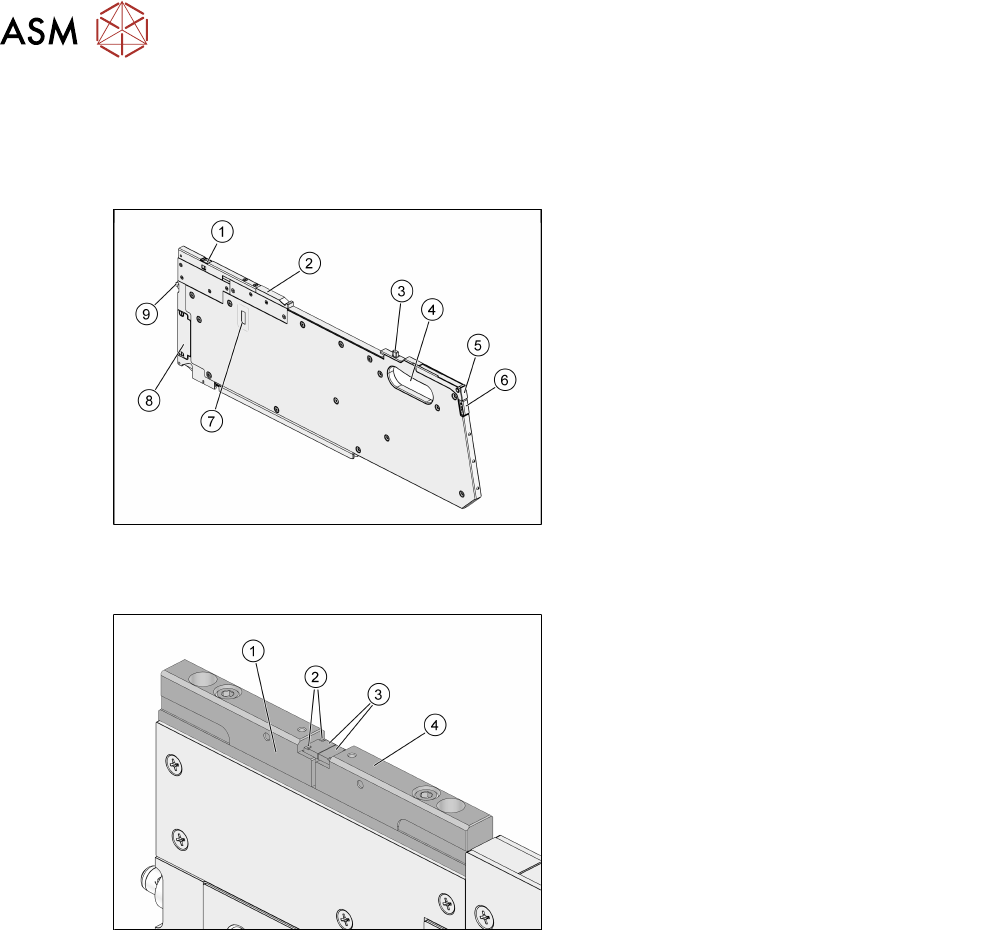

3.2.1 概览
1. 带接触板的测量位置
2. 保护盖
3. 后对中销
4. 提把
5. 状态 LED
6. 移除握柄
7. 校准模块接口
8. EDIF （能量和数据接口）
9. 前对中销
3.2.2 接触模块
1. 接触板支架
2. 基准点
3. 接触板
4. 接触板支架
接触模块由手动保护盖保护，如果 MeasureFeeder X 没有与机器对接到位，手动保护盖应处于闭合
状态。在对接 MeasuringFeeder X 之前应打开保护盖。保护盖的打开状态由传感器监控。如果保护
盖在初始化后仍然处于闭合状态，则操作员将收到贴片机软件发送的错误消息通知（参见章节 4.3
"固定和对接 MeasuringFeeder X" [}26]）。
每个接触板上有两个基准点，PCB 照相机可以看到这两个基准点，以精确定位元件的测量位置。在
参考运行期间完成基准点位置的确定。
接触板可以处理从 0201 (= 0.6 mm x 0.3mm) 至 6.0mm x3.2mm 的元件。
接触板支架由非导电材料制成，并将接触板进行电气隔离，以获得最大的测量精度。
3 功能描述和设计
3.2 设计
用户手册 SIPLACE MeasuringFeeder X 03/2020 17

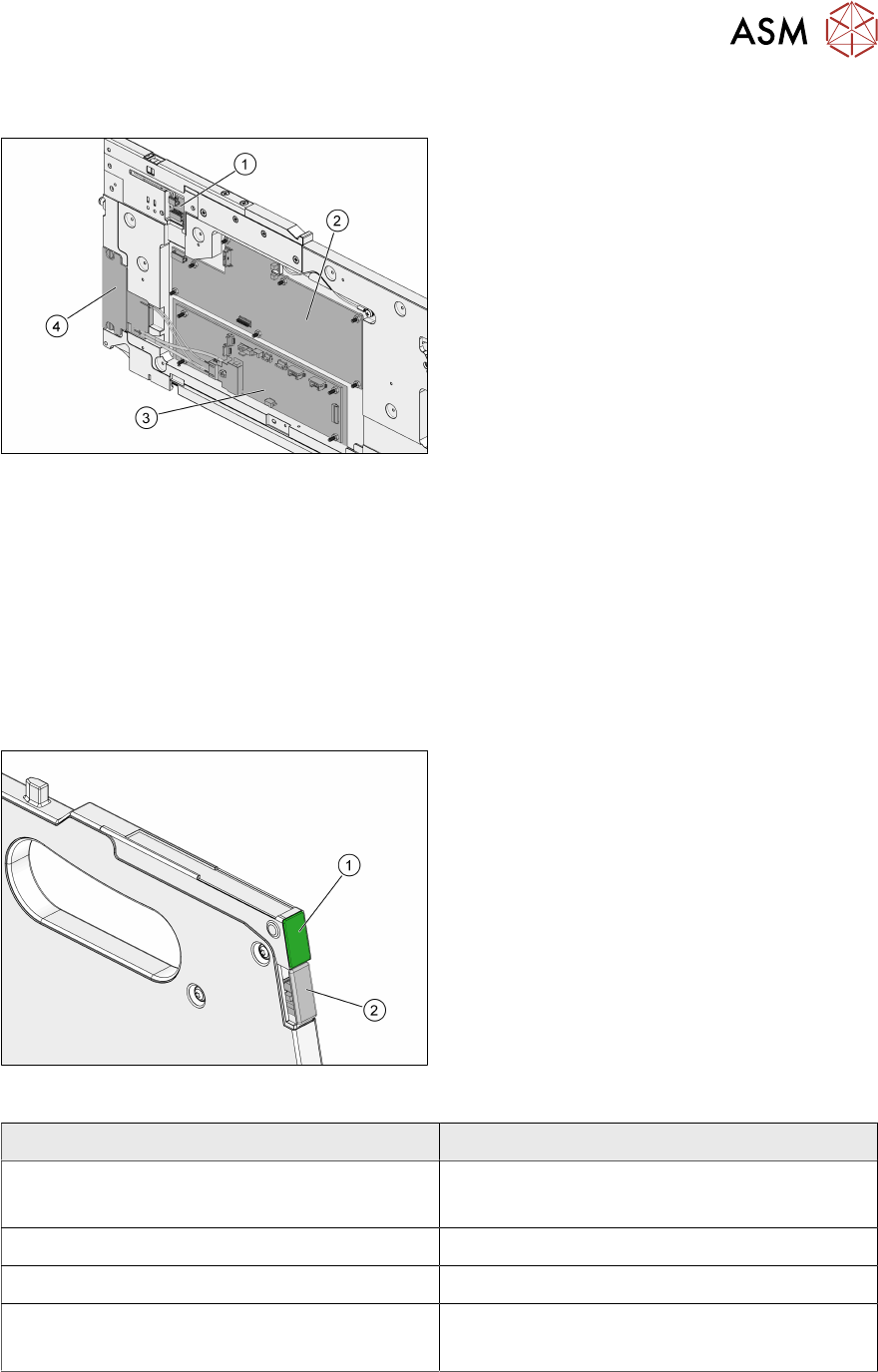

3.2.3 电子元件
1. 接触模块基板
2. 测量基板
3. 控制板
4. EDIF （能量和数据接口）
接触模块基板配备用于存储数据的 EEPROM 以及连接接触板和测量基板的接口连接器。
测量基板配备带保护盖的光学传感器以及控制和测量电子元件。
控制板是控制 MeasuringFeeder X 的所有功能以及与贴片机通信的核心元件。
EDIF 可在 MeasuringFeeder X 和贴片机之间提供非接触式能量和数据传输。
3.2.4 控制面板
MeasuringFeeder X 的控制板由状态 LED 和移除握柄组成，用于在转换料台上进行模块对接和取消
对接。
1. 状态 LED
2. 移除握柄
状态 LED 显示 MeasuringFeeder X 的当前工作状态：
颜色
绿色 在当前设置中，MeasuringFeeder X 正处于对
接、发挥功能和运行状态。
橙色 表示警告。
红色 出现错误。
熄灭 在当前设置中，MeasuringFeeder X 未处于对接
或运行状态。
