4 操作
4.1 贴片生产线软件中的设置
22 用户手册 SIPLACE MeasuringFeeder X 03/2020
二极管
► 单击具体
元件
的选项卡
(1)
。
► 在
对象属性
视图中单击
电气特性
选项卡
(2)
。
► 在
电气特性
区域，从
元件类型
下拉菜单
(3)
中选择
二极管
。
► 如有必要，调整元件
(4)
的电气方向。
► 输入元件所需的电气值
(5)
。

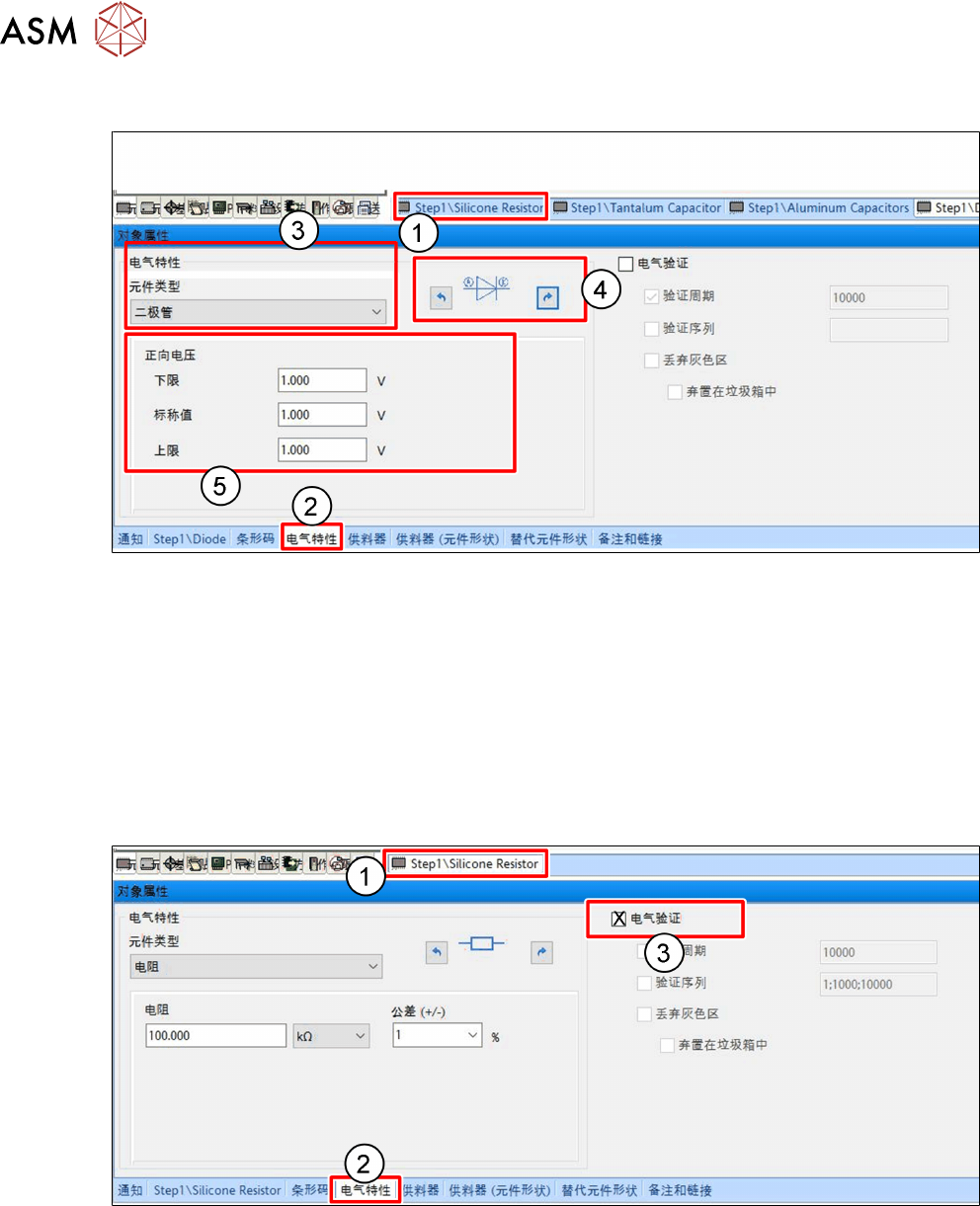

4.1.3 标记要测量的元件
这里描述的程序将以电阻器为例进行说明。
► 单击特定
元件
的选项卡
(1)
。
► 在
对象属性
视图中单击
电气特性
选项卡
(2)
。
► 勾选
电气验证
复选框 (3)。
4 操作
4.1 贴片生产线软件中的设置
用户手册 SIPLACE MeasuringFeeder X 03/2020 23
4.1.4 定义测量情况
如果选择了用于电气验证的元件，则在每次检测到或潜在的包装更换时，即在设置新的供料器或出
现箔片撕裂错误之后，将测量第一个元件。
或者，如果要定期测量元件，则可以另行定义
验证周期
。该值用于确定测量多少元件后再次测量元件。
或者，可以定义额外的
验证序列
：例如，10 个后开始首次检查，100 个后开始第二次检查，1000 个
元件后开始第三次检查。
还必须指定如何处理灰区内的各个元件。即，那些系统无法确定它们属于哪个包装带（旧/新）的元
件。

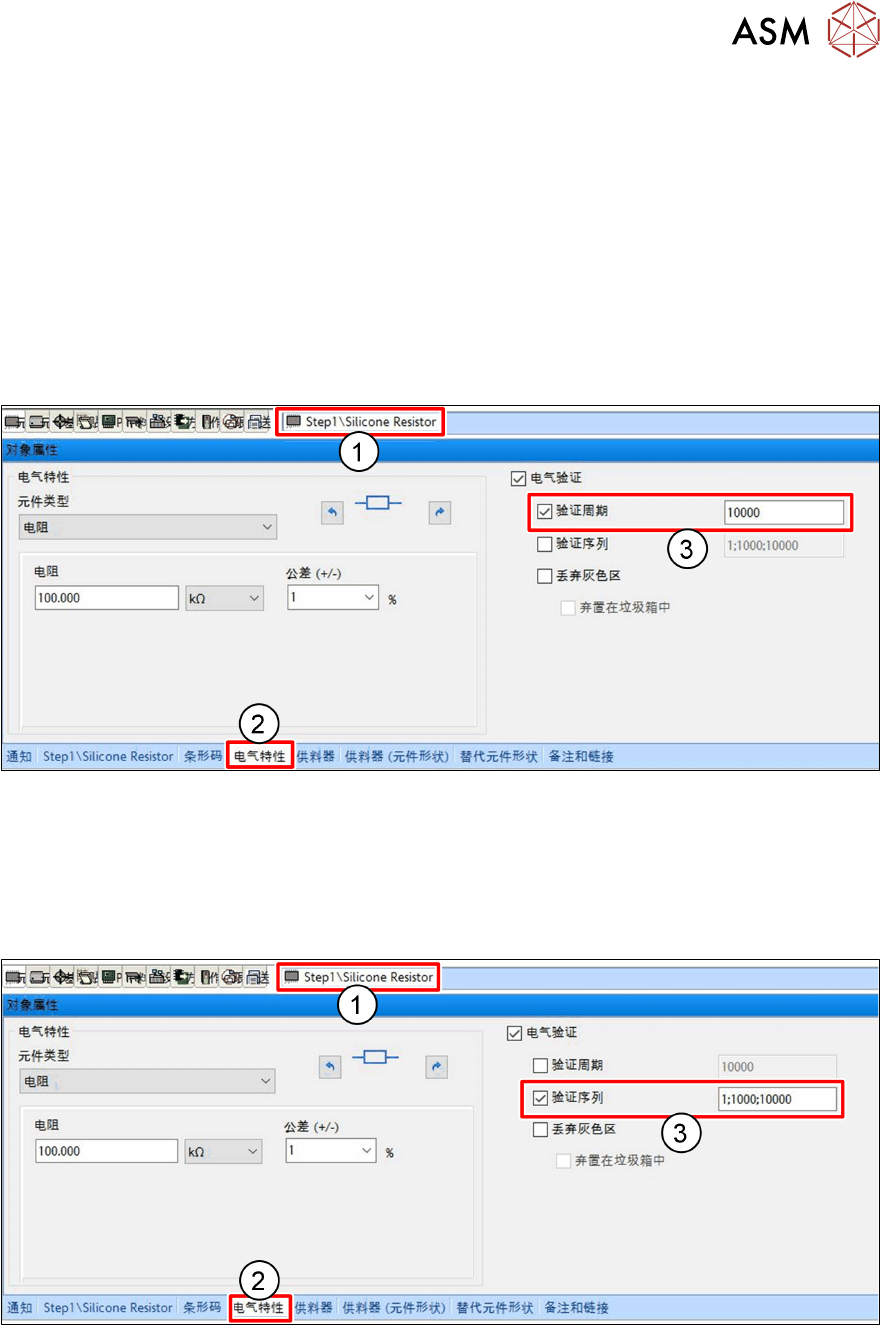

确定验证周期
► 单击具体
元件
的选项卡
(1)
。
► 在
对象属性
视图中单击
电气特性
选项卡
(2)
。
► 勾选
验证周期
复选框
(3)
。
► 在输入字段中输入数值
(3)
。
确定验证序列
► 单击具体
元件
的选项卡
(1)
。
► 在
对象属性
视图中单击
电气特性
选项卡
(2)
。
► 勾选
验证序列
复选框
(3)
。
► 在输入字段中输入数值
(3)
。数值必须用分号分隔。
4 操作
4.1 贴片生产线软件中的设置
24 用户手册 SIPLACE MeasuringFeeder X 03/2020

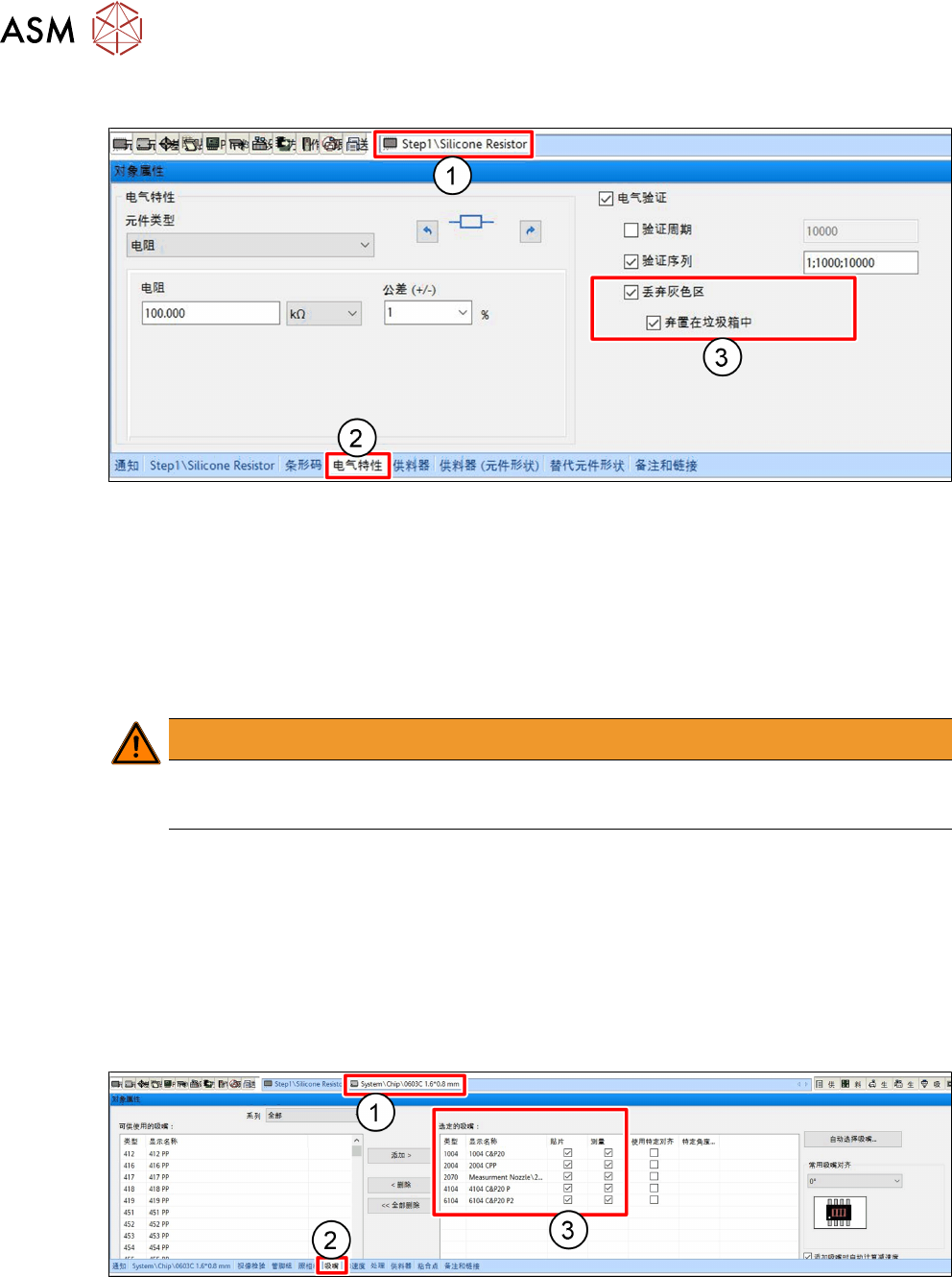

确定灰区内的操作
► 单击具体
元件
的选项卡
(1)
。
► 在
对象属性
视图中单击
电气特性
选项卡
(2)
。
► 勾选
丢弃灰区
复选框
(3)
。
ð 灰区中的元件未被测量且未被贴片。
► 勾选
弃置在抛料盒中
复选框
(3)
。
ð 灰区中的每个元件都被拾取并置于抛料盒中。
警告
火灾危险
钽电容应始终被弃置在抛料盒中。如果它们留在料带上，它们可能被料带割刀击中并着火。
“丢弃灰区”复选框 (3) 已清除。
灰区中的所有元件已贴片。贴片机首先为旧料带中的剩余元件贴片，然后再为新料带中的剩余元件
贴片，直至完成预估的“灰区”。之后，贴片机会使用新料带中的一个元件进行测量。
4.1.5 选择用于测量和贴片的吸嘴
对于每种特定的元件外形，必须选择一个或多个吸嘴来处理该元件外形。如果元件被标记为电气验
证，则必须至少选择一个吸嘴以进行测量：
► 单击特定
元件形状
的选项卡
(1)
。
► 单击
对象属性
视图中的
吸嘴
选项卡
(2)
。
选定的吸嘴
表显示所有已选择用于处理特定元件外形的吸嘴。
► 对于每个选定的吸嘴，应标明它是否能被用于贴片和/或测量
(3)
此特定元件外形。
