4 操作
4.3 固定和对接 MeasuringFeeder X
用户手册 SIPLACE MeasuringFeeder X 03/2020 27
► 将 MeasuringFeeder X 固定在转换料台的
合适导轨上。
► 在导轨上小心地将 MeasuringFeeder X 向
前
(1)
推，直至前对中销插入适当的对中孔
(2)
。
► 确保后对中销插入对中杆
(3)
的正确插槽
中。
► 如果仍然突出，请将移除握柄完全推入并松
开。
登入程序已经开始。
如果 MeasurementFeeder X 已包含在当前设置中并已安装在正确的导轨上，则在登录过程成功完成
时，状态 LED 呈绿色亮起。
MeasuringFeeder X 现在已准备就绪。
4 操作
4.4 测量元件
28 用户手册 SIPLACE MeasuringFeeder X 03/2020
4.4 测量元件
在生产过程中，元件的测量会在贴片机软件中进行监控和控制。
4.4.1 自动测量元件
已标明要进行测量的元件将在生产过程中按照生产计划中定义的规则被自动测量。

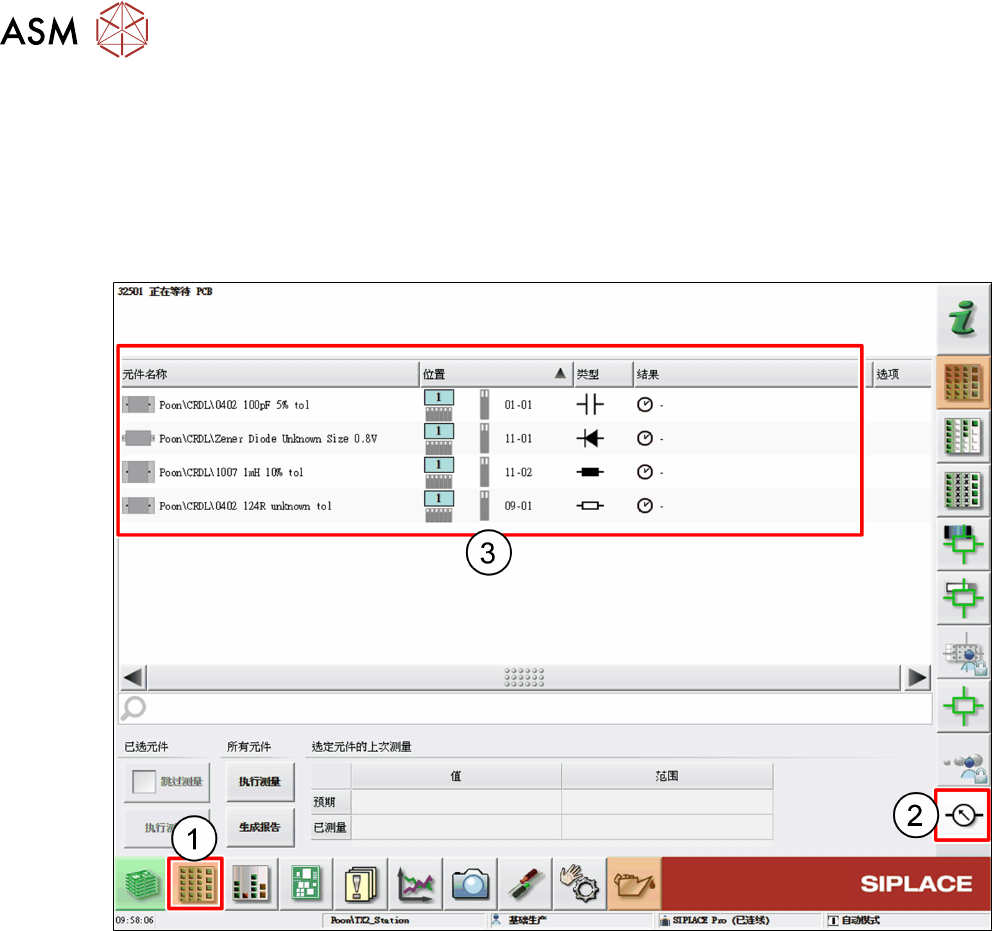

► 单击
设置
按钮
(1)
。
► 单击
测量单位
按钮
(2)
。
元件列表
(3)
显示所有轨道和已标明要进行测量的元件及其特征：
●
元件名称
●
供料器的位置
●
元件的电气类型
●
上次测量的结果
如果一个元件被设置在多个供料器上，则会被多次列出。
4 操作
4.4 测量元件
用户手册 SIPLACE MeasuringFeeder X 03/2020 29

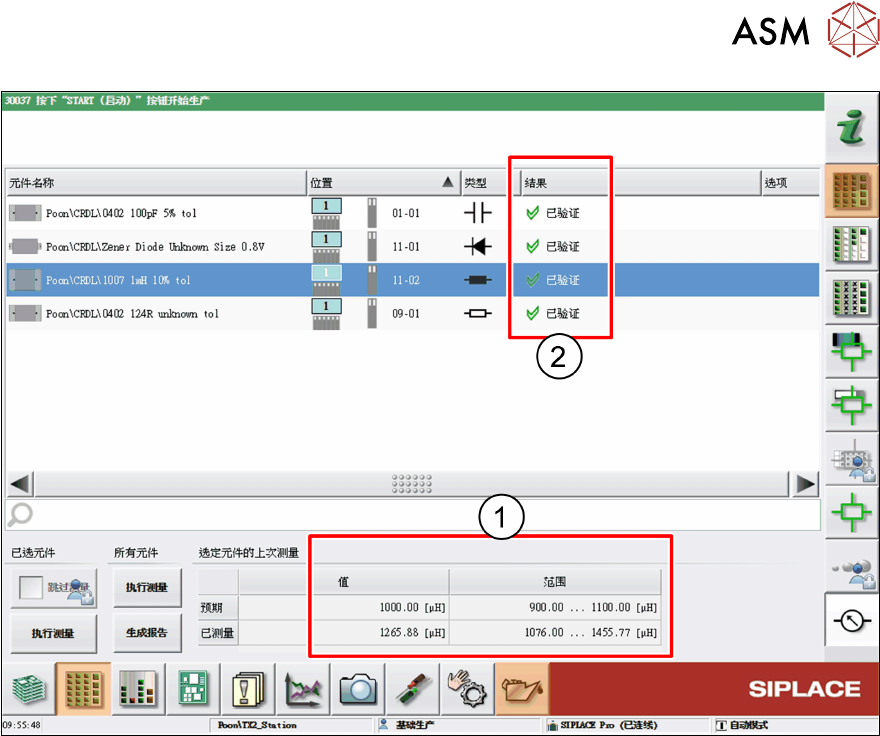

如果已完成一个元件的测量，则测量值将显示在
选定元件的上次测量
表格
(1)
中：
●
预期值和范围
●
测量值和范围
此表格中的单位与 SIPLACE Pro 中定义的单位相同。
► 从元件列表中选择一个元件，即可在表格中显示其测量结果。
元件列表中的
结果
列
(2)
显示所列元件最近一次的测量结果：
●
已验证
：测量结果在预期范围内
●
不在公差范围内（过低）
：测量结果低于预期范围
●
不在公差范围内（过高）
：测量结果高于预期范围
