00198527-03_UM_MeasuringFeederX_CHS.pdf - 第34页
4 操作 4.5 处理测量故障 34 用户手册 SIPLACE MeasuringFeeder X 03/2020 4.5.2 跳过故障元件的测量 可能存在元件出现故障但仍被贴片的情况。或者由于短路问题或吸嘴脏污而无法测量元件。在这种 情况下，或许可以从测量中排除该元件： ► 单击错误消息 (1) 。 将显示一个对话框窗口。 ► 单击 跳过测量 (2) 。 该元件不在测量范围内。生产继续，将完成基板加工。 ► 单击 关闭 (3) 。 提…
4 操作
4.5 处理测量故障
用户手册 SIPLACE MeasuringFeeder X 03/2020 33

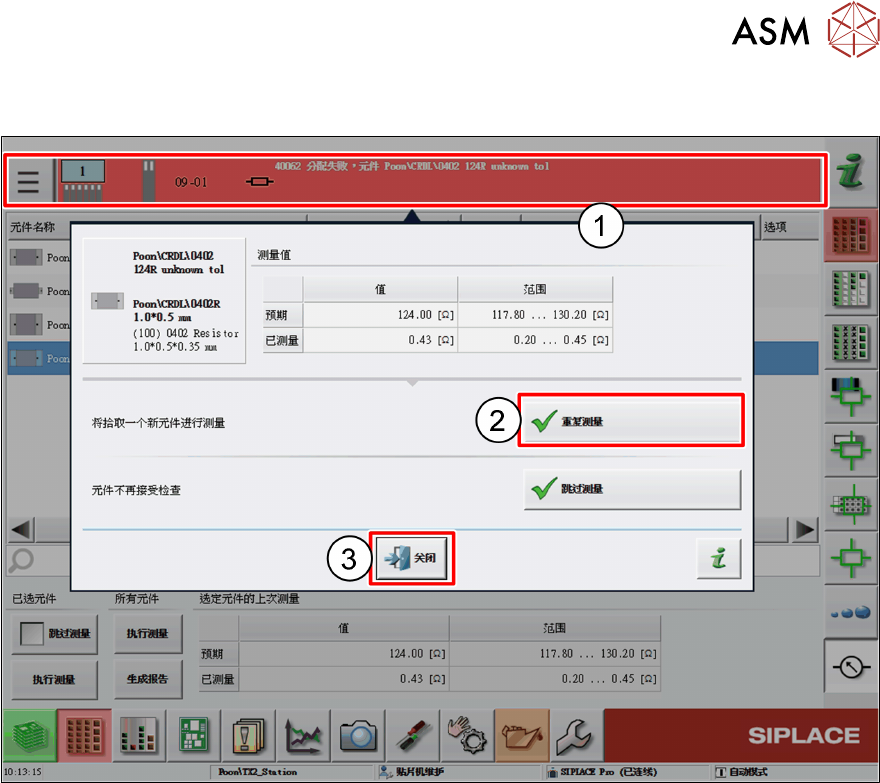

4.5.1 更换故障元件并重复测量
► 用新供料器更换存在故障元件的供料器
► 单击消息栏
(1)
中的错误消息。
将显示一个对话框窗口：
► 单击重复测量
(2)
。
将从新供料器中拾取元件进行测量。
如果该元件的测量结果通过，则继续生产并完成该基板的加工。
如果该元件的测量再次失败，请重复上述步骤。
► 单击
关闭
(3)
。
4 操作
4.5 处理测量故障
34 用户手册 SIPLACE MeasuringFeeder X 03/2020

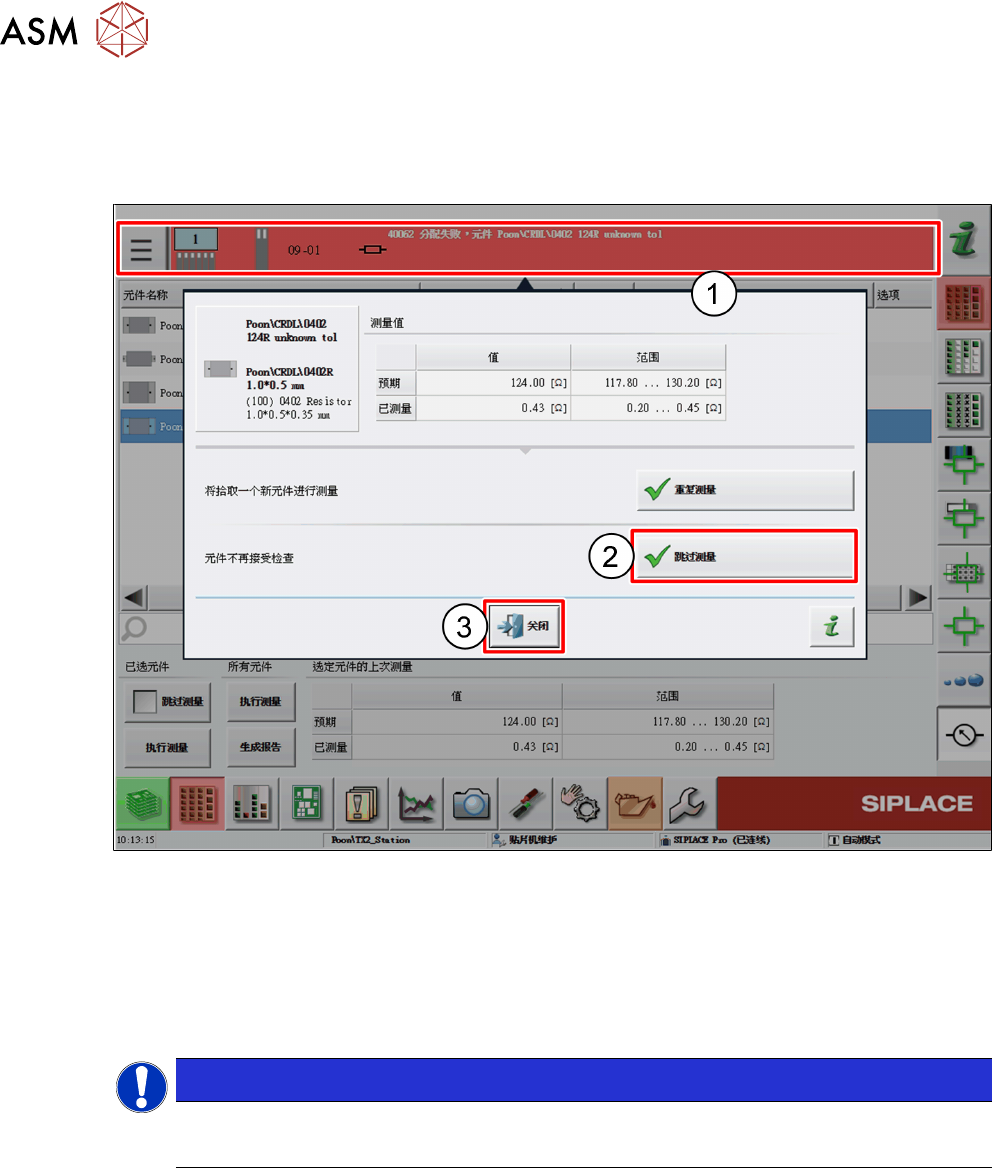

4.5.2 跳过故障元件的测量
可能存在元件出现故障但仍被贴片的情况。或者由于短路问题或吸嘴脏污而无法测量元件。在这种
情况下，或许可以从测量中排除该元件：
► 单击错误消息
(1)
。
将显示一个对话框窗口。
► 单击
跳过测量
(2)
。
该元件不在测量范围内。生产继续，将完成基板加工。
► 单击
关闭
(3)
。
提示
如果一个元件被设置在多个供料器（轨道）上，则从测量中仅排除导致测量失败的轨道。其
他轨道上的相同元件仍将被测量。
4 操作
4.6 移除 MeasuringFeeder X
用户手册 SIPLACE MeasuringFeeder X 03/2020 35

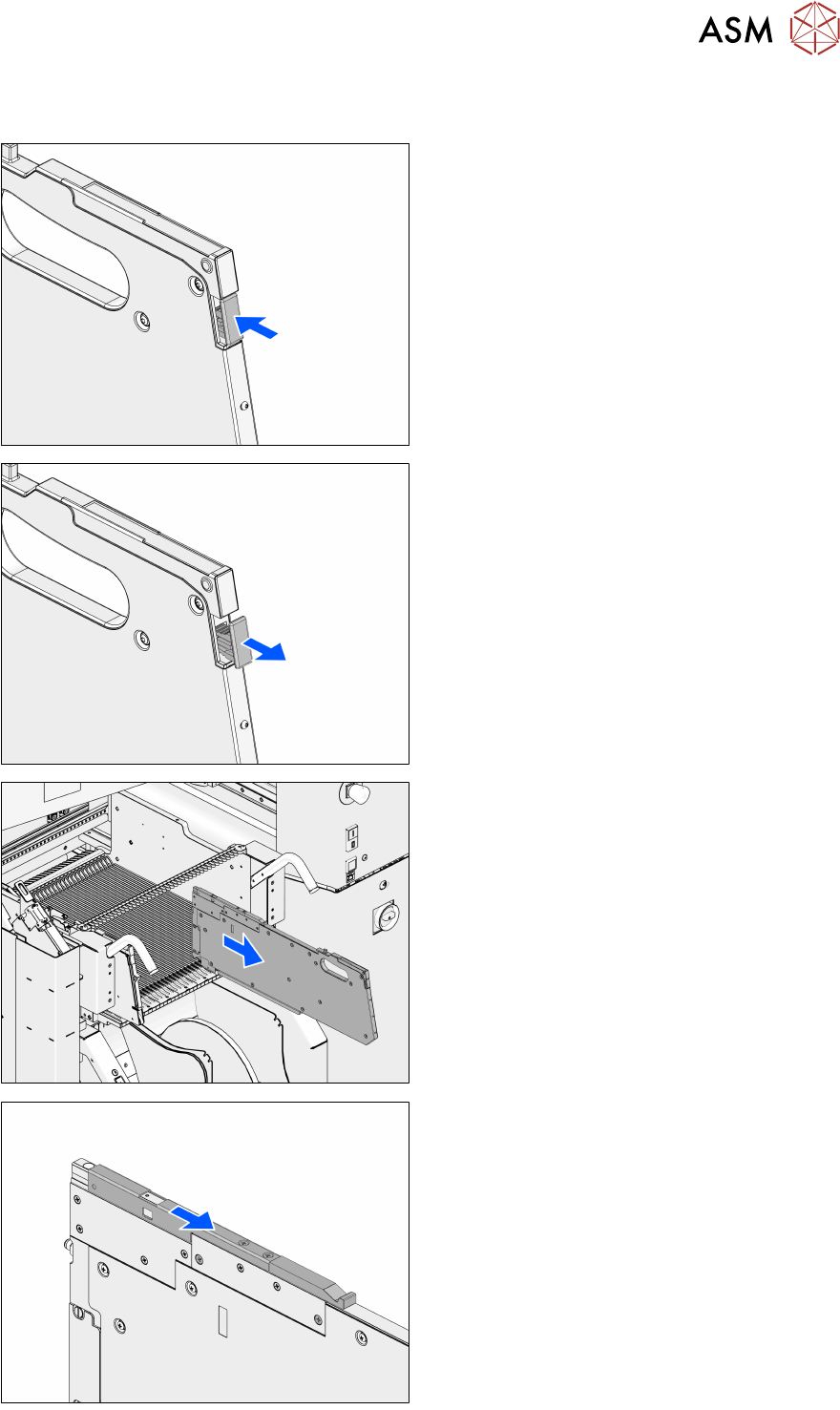

4.6 移除 MeasuringFeeder X
► 请将移除握柄完全推入并再次松开。
将进入退出步骤，移除握柄被释放。
► 状态 LED 灯熄灭后，小心地用移除握柄将
MeasureFeeder X 拉回。
► 将 MeasuringFeeder X 从转换料台上拆
下。
► 关闭保护盖。
