Ref No. Remarks R 1 Q'ty 34-C フラ ッ ク スユニ ット ( 往復 スキージ 方式 ス ト ロ ーク 99 ) Flux Unit (Type3 Stroke99) ｲﾗｽﾄ No. Part No. 品 名 品番 数量 R 2 パー ツ リ スト Kit No. キ ット 品番 Kit Name キ ット 名称 N610002188AA Part Name 備 考 ｾｸｼｮﾝ No . PART…

100%1 / 318

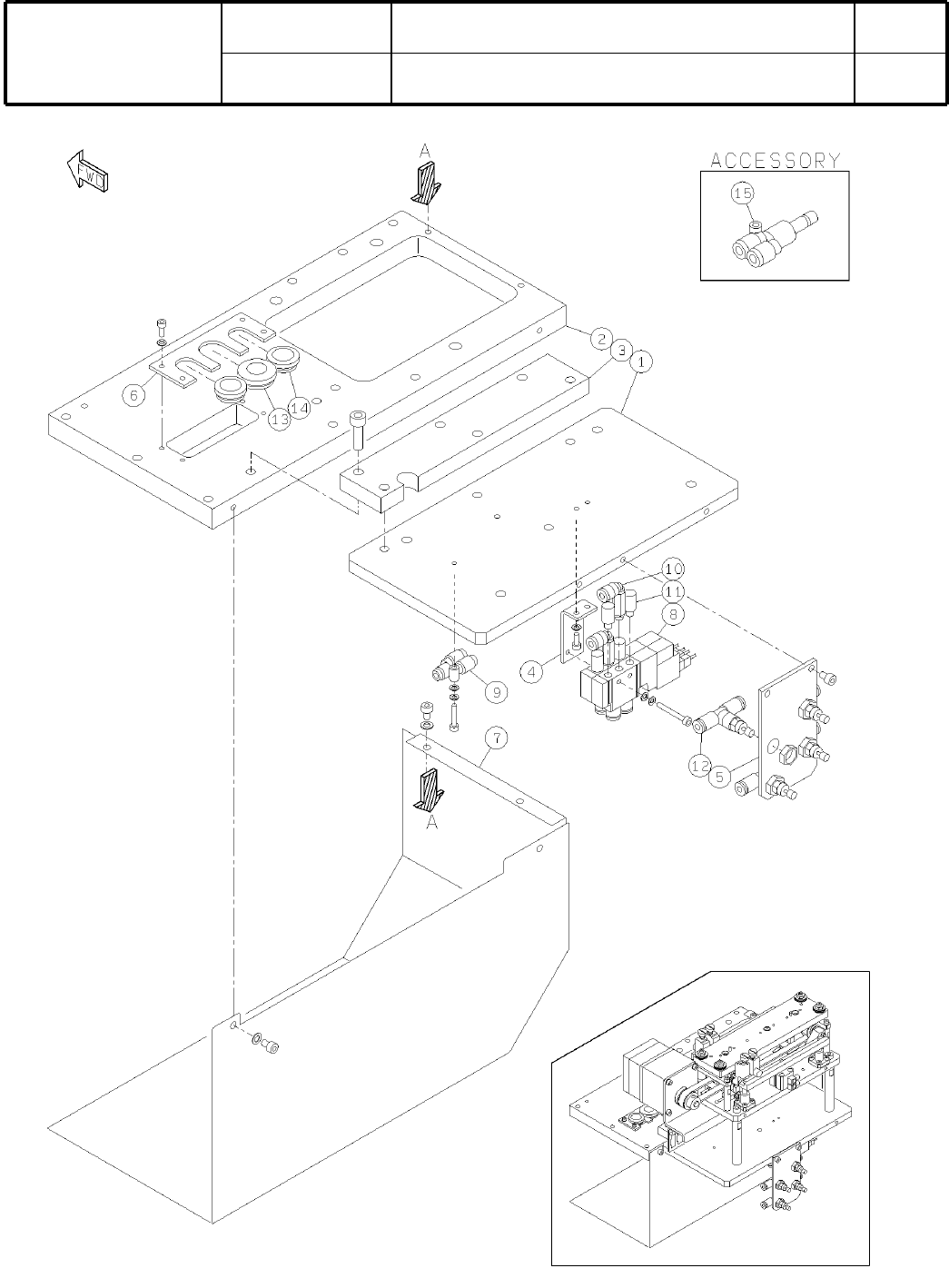

34-C
フラックスユニット(往復スキージ方式 ストローク99)
Flux Unit (Type3 Stroke99)
パーツレイアウト
Kit No.
キット
品番
Kit Name
キット
名称
N610002188AA
ｾｸｼｮﾝ
No
.
PARTS LAYOUT
Section No.
-
-
S107
( KN610002188AA-03-3 )
Ref
No.
Remarks
R
1
Q'ty
34-C
フラックスユニット(往復スキージ方式 ストローク99)
Flux Unit (Type3 Stroke99)
ｲﾗｽﾄ
No.
Part No.
品  名品番 数量
R
2
パーツリスト
Kit No.
キット
品番
Kit Name
キット名称
N610002188AA
Part Name
備   考
ｾｸｼｮﾝ
No
.
PARTS LIST
Section No.
R
3
PLATE
1
1 N210021155AA
PLATE
1
2 N210021170AA
PLATE
1
3 N210021171AA
BRACKET
1
4 N210021183AA
BRACKET
1
5 N210021187AA
COVER
1
6 N210021188AA
COVER
1
7 N210021189AA
VALVE
2
8 KXF0DX73A00 VQZ1121-5LO-C4
JOINT
1
9 KXF029SAA00 KJU04-06
JOINT
2
10 KXF090KAA00 KJW04-M5
SILENCER
4
11 KXF00WCAA00 AN120-M5
SPEED-CONTROLLER
4
12 KXF0DXCSA00 AS1001F-04-3
GROMMET
1
13 N510009541AA C-30-SG-18A-UL
GROMMET
2
14 KXF0DYCFA00 C-30-SG-14A-UL
JOINT
1
15 KXF02EEAA00 KQX06-08
S108
-
-
( KN610002188AA-03-3 )

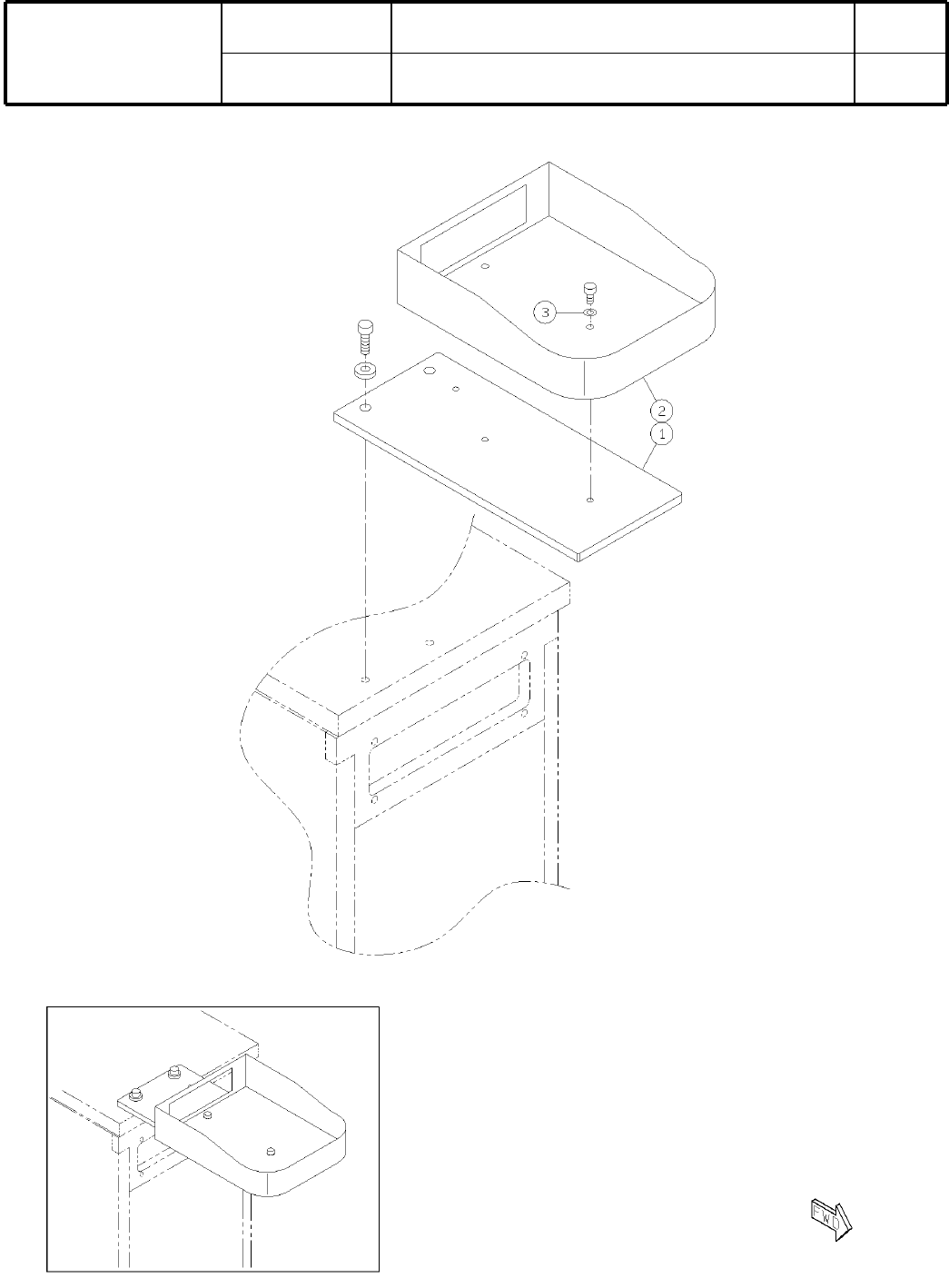

35
NAVI
対応
ユニット
NAVI Support Unit
パーツレイアウト
Kit No.
キット
品番
Kit Name
キット
名称
KXFX03KLA00
ｾｸｼｮﾝ
No
.
PARTS LAYOUT
Section No.
-
-
S109
( KKXFX03KLA00-02 )
