QE64C-E-MPA-57 - 第279页

Ref No. Remarks R 1 Q't y 40-J デュアルコンベア Dual Conveyor ｲﾗｽﾄ No. Part No. 品 名 品番 数量 R 2 パーツリスト Kit No . キット品 番 Kit Name キット名称 N610001652AA Part N ame 備 考 ｾｸｼｮﾝNo. PARTS LIST Section No. R 3 GUIDE 8 1 N210007883AA BLOC…

100%1 / 318
40-J
デュアルコンベア
Dual Conveyor

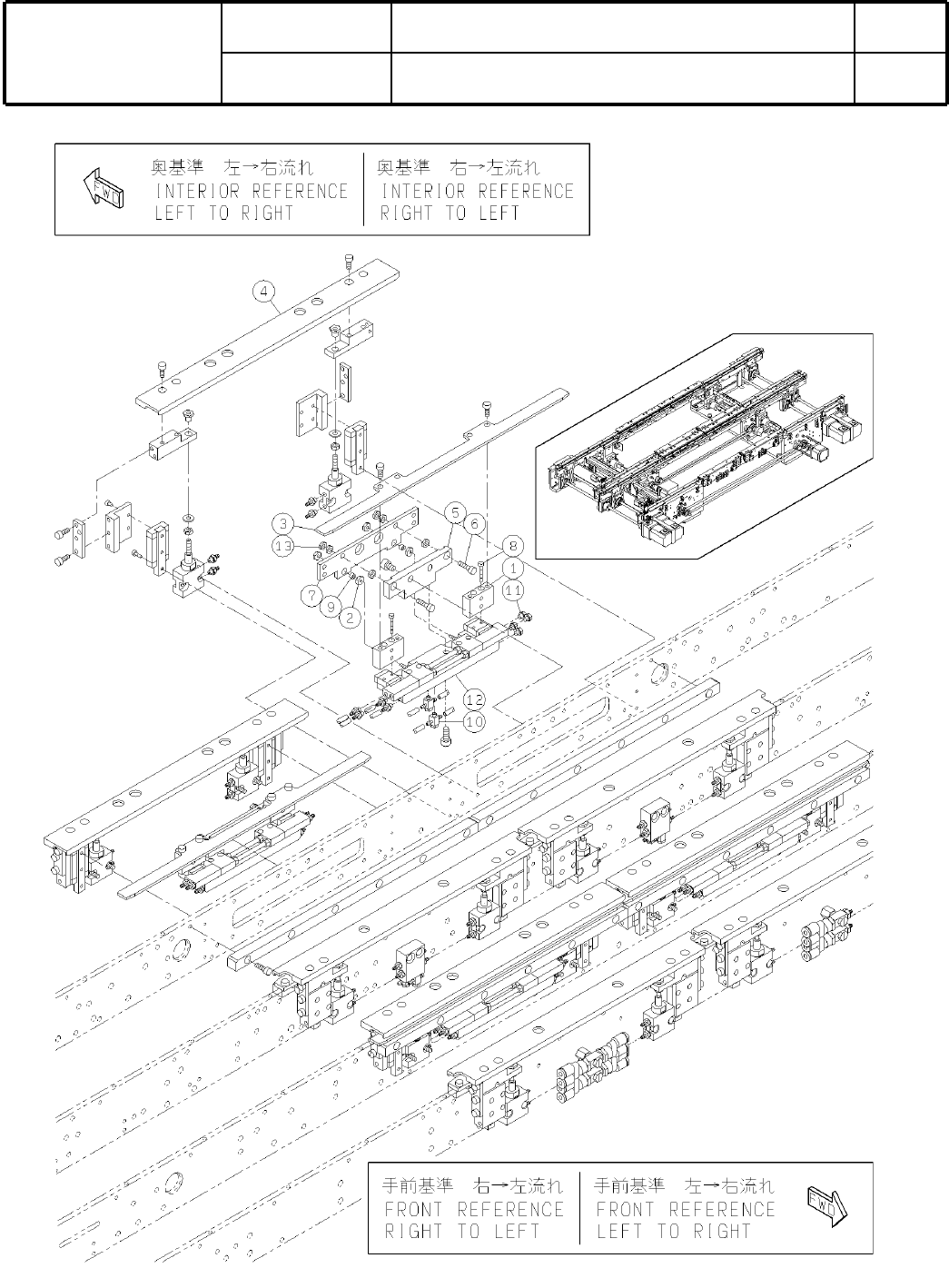

パーツレイアウト
Kit No.
キット品
番
Kit Name
キット名称
N610001652AA
ｾｸｼｮﾝNo.
PARTS LAYOUT
Section No.
S151

Ref
No.
Remarks
R
1
Q't
y
40-J
デュアルコンベア
Dual Conveyor
ｲﾗｽﾄ
No.
Part No.
品　　名品番 数量
R
2
パーツリスト
Kit No.
キット品
番
Kit Name
キット名称
N610001652AA
Part Name
備　　　考
ｾｸｼｮﾝNo.
PARTS LIST
Section No.
R
3
GUIDE
8
1 N210007883AA
BLOCK
2
2 KXFB04V0A00
GUIDE
4
3 N210008462AA
CLAMPER
4
4 N210003488AB
BLOCK
16
5 N210008094AA
BLOCK
8
6 N210008253AA
NUT
16
7 KXFB04VHA00
BLOCK
8
8 N210008257AA
PLATE
16
9 N210003529AA
LINEAR-WAY
16
10 KXF0DY7TA00 MGN7HE1R40Z0HM(DDA)
BOLT
64
11 XVE2B3FTC Hexagon socket head cap screw M2X3-12.9 SOB
WASHER
16
12 KXF0CSSAA00 WSSB8-3-1
BOLT
48
13 XVE2B6FTC Hexagon socket head cap screw M2X6-12.9 SOB
SPACER
4
14 KXF0BMZAA00 ASF-508
JOINT
2
15 KXF09VKAA00 M-3ALU-3
JOINT
64
16 KXF0CSRAA00 M-3AU-3
JOINT
2
17 KXF0937AA00 M-5AU-3
JOINT
4
18 KXF02TLAA00 M-5UT
JOINT
6
19 KXF0DV8AA00 KJU23-M5
CYLINDER
16
20 KXF0DY82A00 CUJB8D-W8095-5(DDA)
GASKET
8
21 KXF02T6AA00 M-5G1
WASHER
4
22 N560WSSB851 WSSB8-5-1
