Rev1.00 维修调整要领书 13-30 【 传送电动机的连接 】 面向装置从左侧到右侧按照顺序，各贴装位置和连接电缆如下所示。 电动机 连接电缆 货号 品名 贴装位置 货号 品名 IN （ L 端） 40047807 IN-MOTOR CABLE ASM centerL 40047805 CENTER-MOTOR (L) CABLE ASM JOINT 40047808 JOINT-MOTOR CABLE ASM centerR 4…
Rev1.00
维修调整要领书
13-29
13-7． 传送装置
13-7-1． 传送装置的构成
传送装置的构成图如图 13-7-1-1 所示。
在底座架下面的前面右侧安装 BASE-CARRY 基板，在前面左右两侧安装步进电动机用驱动器（传送用、
基板宽度自动调整用、备份用）。
传送装置内的传送 L、传送 R 马达、传送 L 传感器、传送 R 传感器、WAIT 传感器没有必要根据基准、
流向而改变插接器的连接处。

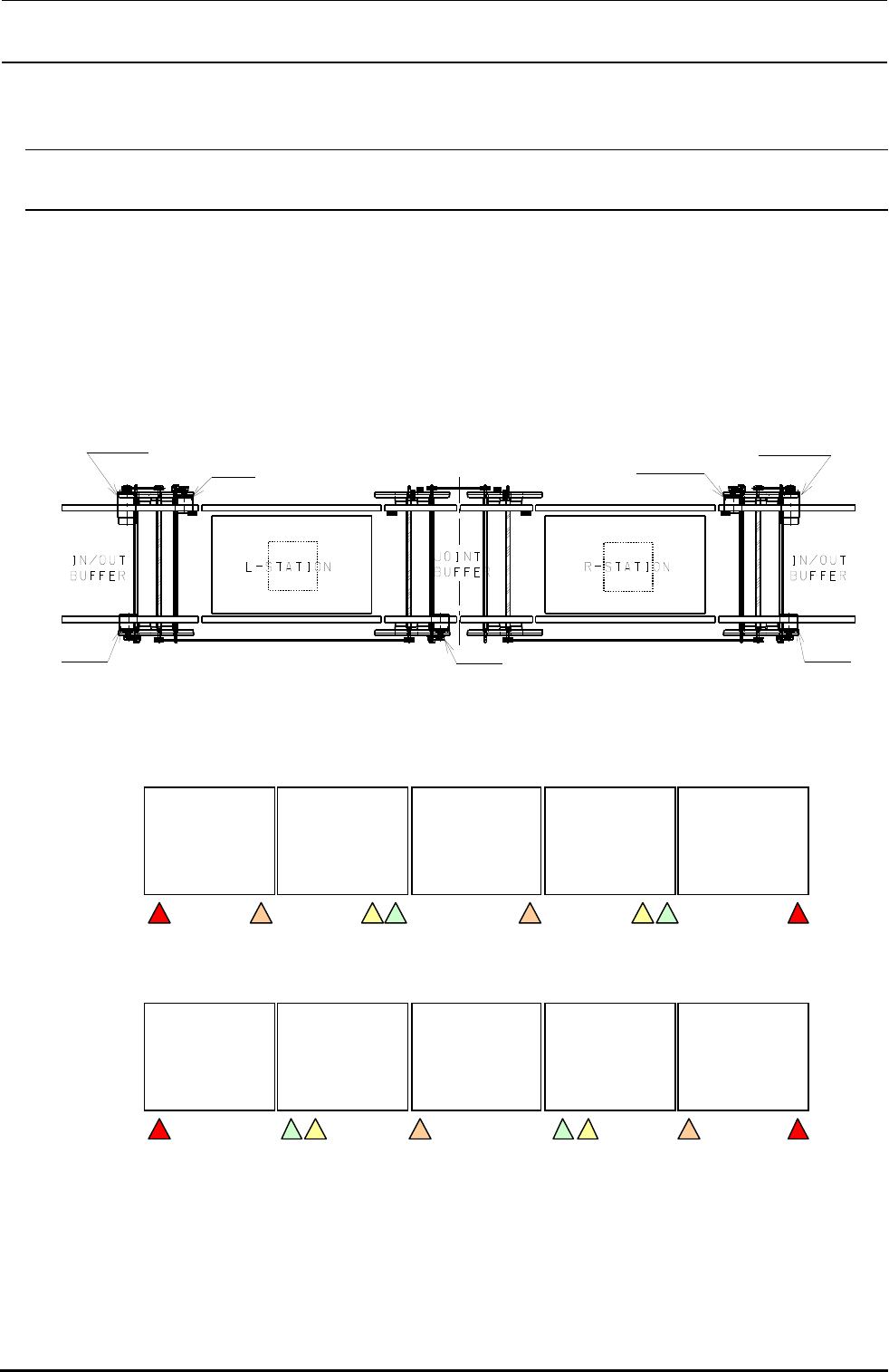

图 13-7-1 传送装置的构成图
AWC电动机L
传送电动机
（L-STA用）
传送电动机
（R-STA用）
AWC电动机R
传送电动机
（IN/OUT用）
传送电动机
（IN/OUT用）
传送电动机
（JOINT用）
BU电动机L
BU电动机R
【前侧】
IN BUFFER L-STATION JOINT BUFFER R-STATION OUT BUFFER
IN/OUT-L WAIT-L STOP-L COUT-L WAIT-R STOP-R COUT-R IN/OUT-R
OUT BUFFER L-STATION JOINT BUFFER R-STATION IN BUFFER
IN/OUT-L WAIT-LSTOP-LCOUT-L WAIT-R STOP-RCOUT-R IN/OUT-R
传送方向：LR时传感器配置
传送方向：RL时传感器配置
※由于传送方向的变化，传感器的安装位置发生如上变化。
※传送方向发生变化，传感器的连接状态不会发生变化。
Rev1.00
维修调整要领书
13-30
【传送电动机的连接】
面向装置从左侧到右侧按照顺序，各贴装位置和连接电缆如下所示。
电动机 连接电缆
货号 品名 贴装位置 货号 品名
IN（L 端） 40047807 IN-MOTOR CABLE ASM
centerL 40047805 CENTER-MOTOR (L) CABLE ASM
JOINT 40047808 JOINT-MOTOR CABLE ASM
centerR 40047806 CENTER-MOTOR (R) CABLE ASM
E94317290A0 CENT MOTOR ASM
OUT（R 端） 40047809 OUT-MOTOR CABLE ASM
【备份关联扎线组件】
备份关联扎线组件因为是 ST/EN 规格所以有不相同的。
请根据表中的指示进行连接。
对象电缆 连接部位
货 号 品 名 连接部位名 插头号码
适用规格
40002241 BU LOCK SENS ASM 40047916, 40047926 CN446 仅 EN
40047849 SV WIRE ASM 40047847, 40047848 EV 仅 ST
40048260 SV WIRE ASM (EN)
40047847, 40047848
40048259
EV
SAFE
仅 EN
40048259 BU LOCK RELAY CABLE ASM (EN) 安全装置 CN912 仅 EN
E94327290A0 BU MOTOR ASM
40047831, 40047832
40047835, 40047836
CN657, CN667 ST/EN 共用
E94337290A0 BU ENC ASM 40047841, 40047842 CN658, CN668 ST/EN 共用
40047831 BU-L MOTOR CABLE ASM －－－－－ 仅 ST
40047835 BU-L MOTOR CABLE ASM (EN) －－－－－ 仅 EN
40047799 BU DRV PWR CABLE (L) ASM －－－－－ 仅 ST
40047800 BU DRV PWR CABLE (L) ASM (EN) －－－－－ 仅 EN
40047855 BU DRV FG CABLE (L) ASM －－－－－ 仅 ST
40047856 BU DRV FG CABLE (L) ASM (EN)
BU-L 步进驱动器
－－－－－ 仅 EN
40047832 BU-R MOTOR CABLE ASM －－－－－ 仅 ST
40047836 BU-R MOTOR CABLE ASM (EN) －－－－－ 仅 EN
40047803 BU DRV PWR CABLE (R) ASM －－－－－ 仅 ST
40047804 BU DRV PWR CABLE (R) ASM (EN) －－－－－ 仅 EN
40047859 BU DRV FG CABLE (R) ASM －－－－－ 仅 ST
40047860 BU DRV FG CABLE (R) ASM (EN)
BU-R 步进驱动器
－－－－－ 仅 EN
Rev1.00
维修调整要领书
13-31
【自动基板宽度调关联扎线组件】
自动基板宽度调关联扎线组件因为是 ST/EN 规格所以有不相同的。
请根据表中的指示进行连接。
对象电缆 连接部位
货 号 品 名 连接部位名 插头号码
适用规格
E94347290A0 AWC MOTOR ASM
40047843, 40047844
40047833, 40047834
40047837, 40047838
CN659/660 ST/EN 共用
40047833 AWC-L MOTOR CABLE ASM －－－－－ 仅 ST
40047837 AWC-L MOTOR CABLE ASM (EN) －－－－－ 仅 EN
40047797 AWC DRV PWR CABLE (L) ASM －－－－－ 仅 ST
40047798 AWC DRV PWR CABLE (L) ASM (EN) －－－－－ 仅 EN
40047853 AWC DRV FG CABLE (L) ASM －－－－－ 仅 ST
40047854 AWC DRV FG CABLE (L) ASM (EN)
AWC-L 步进驱动器
－－－－－ 仅 EN
40047834 AWC-R MOTOR CABLE ASM －－－－－ 仅 ST
40047838 AWC-R MOTOR CABLE ASM (EN) －－－－－ 仅 EN
40047801 AWC DRV PWR CABLE (R) ASM －－－－－ 仅 ST
40047802 AWC DRV PWR CABLE (R) ASM (EN) －－－－－ 仅 EN
40047857 AWC DRV FG CABLE (R) ASM －－－－－ 仅 ST
40047858 AWC DRV FG CABLE (R) ASM (EN)
AWC-R 步进驱动器
－－－－－ 仅 EN
