Rev1.00
维修调整要领书
12-13
28） “System Properties”被显示以后，选择“Hardware”，选择“Device Manager（D）”。

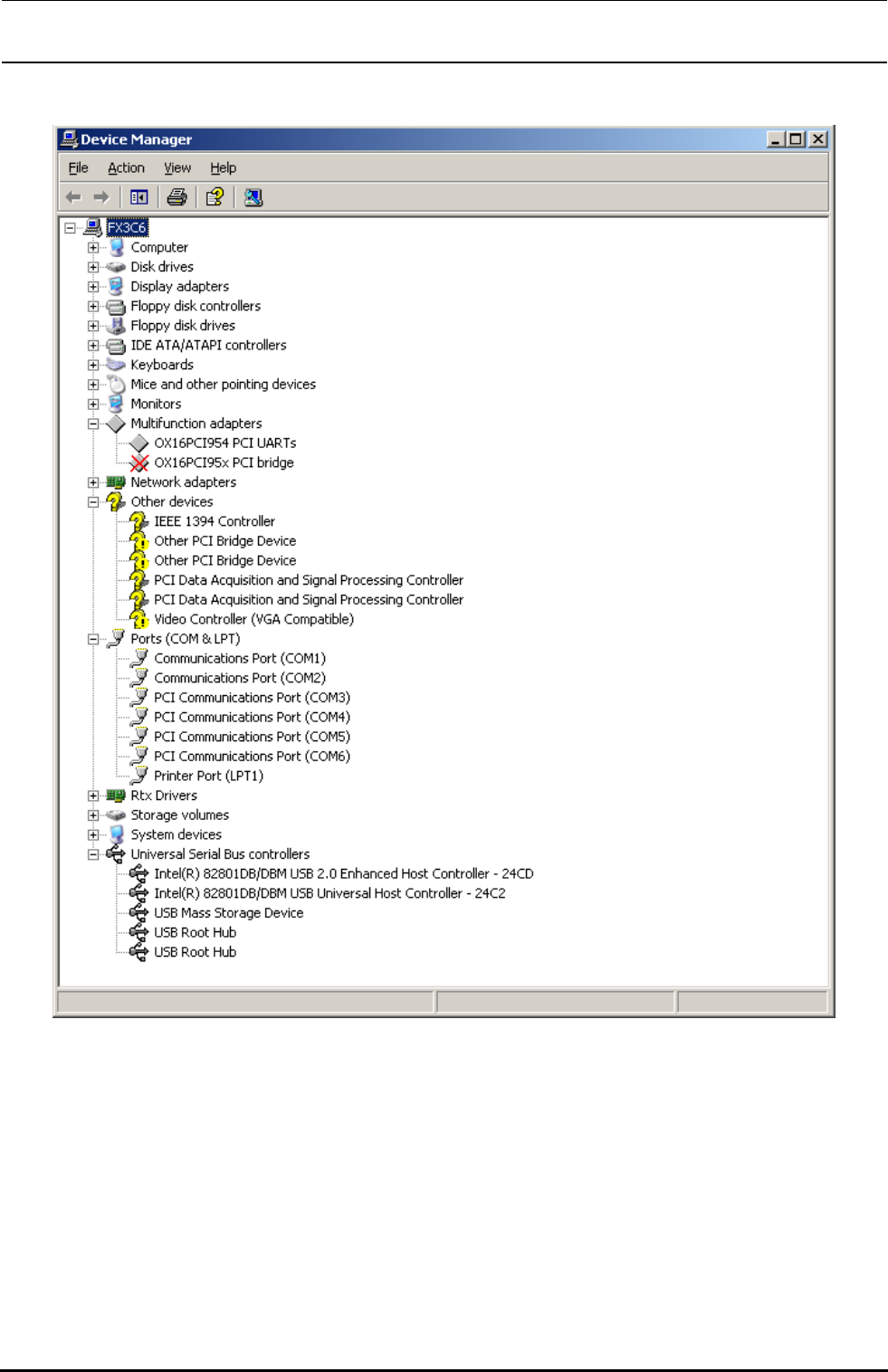

29） 图的 Device Manager 画面被显示以后，右击“Multifunction Adapters”中的“OX16PCI95x PCI bridge”，
然后选择“Disable”。
Rev1.00
维修调整要领书
12-14

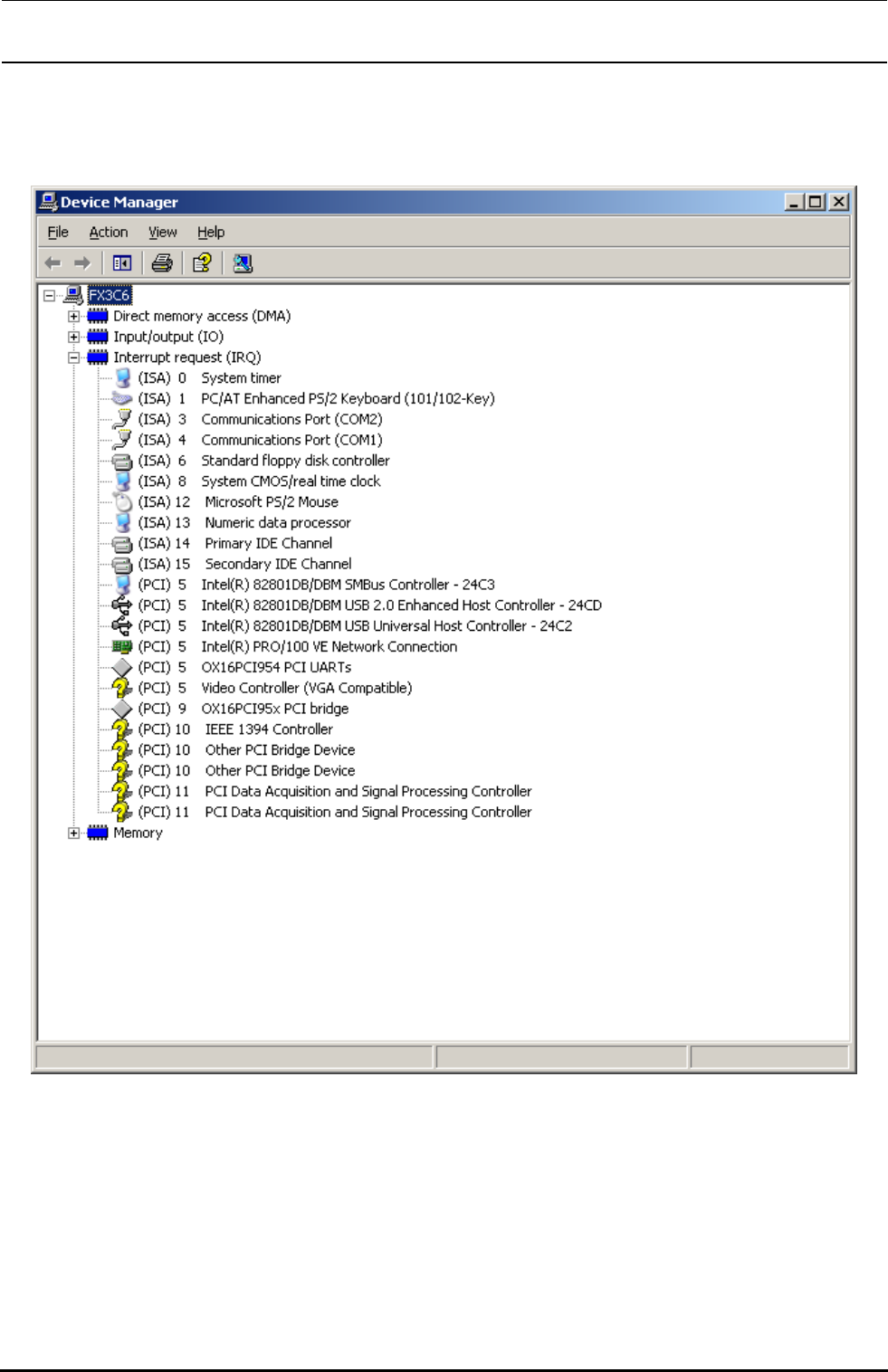

30） 从菜单中选择“View”→“Resources by connection”，确认“Interrupt request（IRQ）”是否如
图一样分布。
31） 确认完布局以后，单击 Device Manager 的“×”进行关闭。
32） 单击 System Properties 的“OK”进行关闭。
33） 若重新启动 Windows 的话，安装就结束。
Rev1.00
维修调整要领书
13-1
危险
为了防止突然的起动造成事故，请关掉电源之后再进行操作。
13 电气部
13-1． 电气部的布局

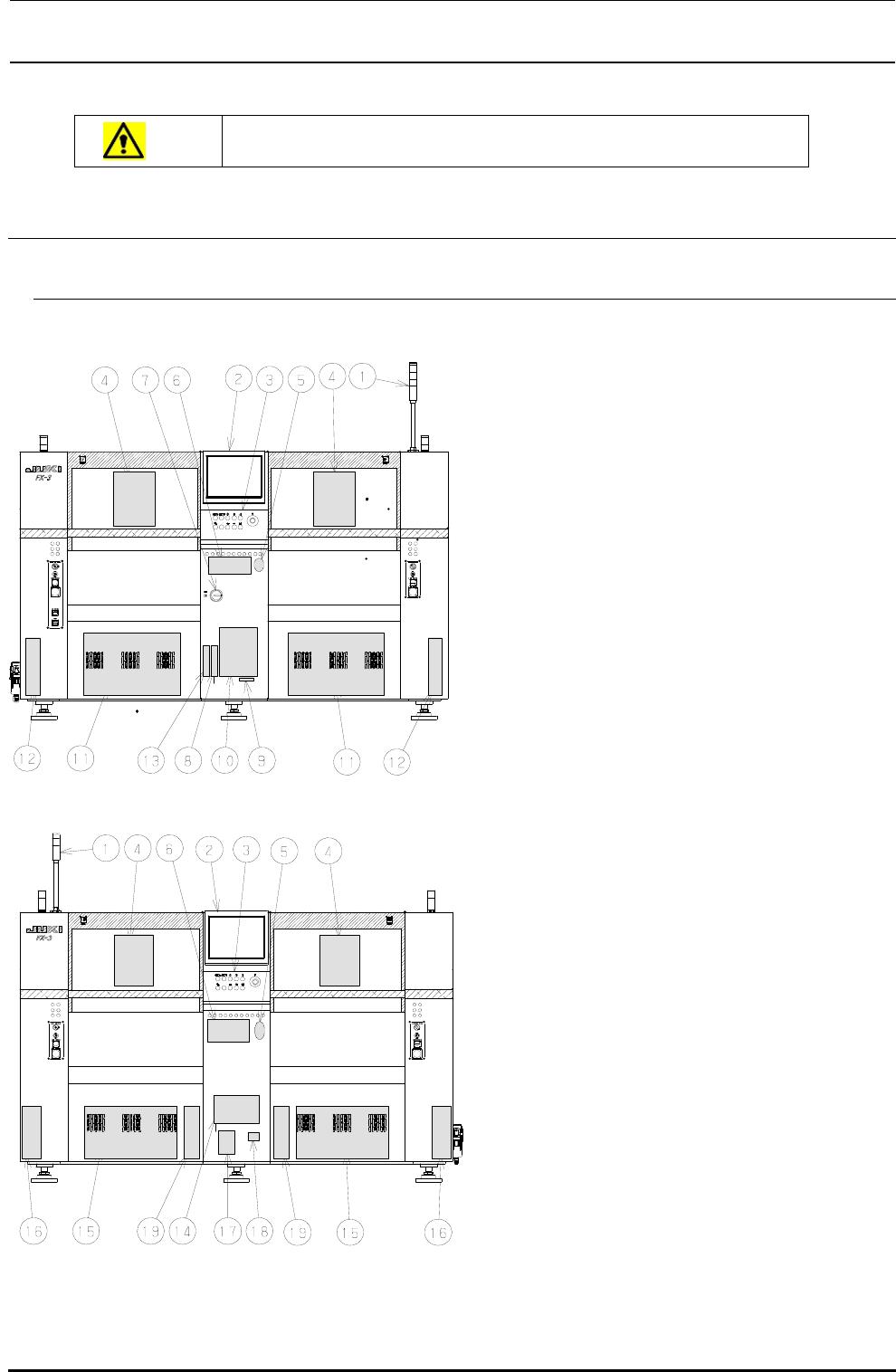

图 13-1-1 为正面图，图 13-1-2 为背面图。
1. 信号灯
2. LCD 监视器
3. 操作盘
前 ：操作基板前面组件
后 ：操作基板背面组件
（EN 规格是 EN 组件）
4. Head 装置
Head 主基板组件件、Z/θ伺服放大器
HMS、OCC 摄像头
OCC 照明基板
（OCC-A 基板组件、OCC-C 基板组件）
坏板标记阅读器（选购品）
5. 鼠标
6. 键盘
7. 电源开关
8. FDD
9. HDD
10. 控制器
内部： CPU 接口基板、定位板、IEEE1394A
电路板、IP-X5 基板、CPCI 背面接口
基板
外部： 叠加基板、鼠标/键盘切换线路板
11. XY 驱动装置
12. 传送装置系列电气
5 相步进驱动器（传送电动机用、基板宽度自
动调整用、支撑台用）、底座传送基板组件
13. DVD-ROM & CD-R/RW 驱动器
14. 真空泵
15. 电源装置
16.
AC 输入装置 L、AC 输入装置 R
17. 自动断路器
18. 计时器
19. 供料基板组件
图 13-1-1 主体正面图
图 13-1-2 主体背面图
