维修调整要领书 目录 Rev1.00
iv
12-2-2． HDD 的更换方法 ...........................................................................................................................12-8
12-2-3． BIOS 的设定....................................................................................................................................12-9
13 电气部 13-1
13-1． 电气部的布局.............................................................................................................................13-1
13-2． 底座上部的布局........................................................................................................................13-2
13-3． 电源装置.......................................................................................................................................13-3
13-3-1． 電源装置的构成 ............................................................................................................................13-3
13-4． 控制装置.................................................................................................................................... 13-13
13-4-1． 控制装置的构成 ......................................................................................................................... 13-13
13-4-2． CPU 基板 (40044475).............................................................................................................. 13-14
13-4-3． 定位板 （40044540）............................................................................................................. 13-15
13-4-4． cPCI-8994 电路板 （40048003） .....................................................................................13-16
13-4-5． ETHER-MAIN 基板（40047502）....................................................................................... 13-17
13-4-6． IP-X5 基板组件（40047528）............................................................................................. 13-18
13-4-7． MOUSE/KEYBOARD SELECTOR (40003281)...............................................................13-19
13-4-8． SUPERIMPOSE 板 (40048004)............................................................................................ 13-20
13-4-9． ATX 电源 (40048006) ..............................................................................................................13-21
13-4-10． 电池装置 (40048007)......................................................................................................... 13-23
13-5． XY 装置 ...................................................................................................................................... 13-25
13-5-1． XY 装置构成................................................................................................................................. 13-25
13-5-2． XY 伺服放大器的显示器显示 ..............................................................................................13-26
13-6． Z/θ 装置 .................................................................................................................................. 13-27
13-6-1． Z/θ 装置的构成........................................................................................................................ 13-27
13-6-2． LED 显示 ........................................................................................................................................ 13-28
13-7． 传送装置.................................................................................................................................... 13-29
13-7-1． 传送装置的构成 ......................................................................................................................... 13-29
13-7-2． BASE-CARRY 中转基板的调整.......................................................................................... 13-34
13-7-3． 步进驱动器的调整 .................................................................................................................... 13-34
13-8． 贴装头装置............................................................................................................................... 13-36
13-9． 护罩关系.................................................................................................................................... 13-37
13-9-1． 操作装置的构成 ......................................................................................................................... 13-37
13-9-2． 操作电路基板的跨接设定 ..................................................................................................... 13-37
13-9-3． 操作 SW 电路基板开关的安装 ............................................................................................ 13-39
13-10． AC 输入装置保险丝的更换方法 ......................................................................... 13-46
13-11． 其他的基板................................................................................................................... 13-47
13-11-1． XY-RELAY 基板（40047514） ...................................................................................... 13-47
14 供料器部位标尺........................................................................................................................................................... 14-1
14-1． FPI 的拆卸 ...................................................................................................................................14-1
15 FX-3 夹具表................................................................................................................................................................... 15-1
Rev1.00
维修调整要领书
1-1
危险
为了防止突然的起动造成事故，请关掉电源之后再进行操作。
1 ＸＹ装置
1-1． 电磁标尺的更换
1） 从支架上卸下电磁标尺头。
2） 请剥掉旧的磁膜。
3） 把电磁标尺的安装面和电磁标尺进行完全脱脂。
注意 1：更换前要把磁性膜放在装置附近 1 个小时以上，等装置和磁性膜的温度相同时进行更换。
注意 2：脱脂剂推荐用「优质机械用棉纱」。
注意 3：磁性膜在横向，相对于规定值的偏差量：±0.1mm 以内。
注意 4：请不要将带磁性驱动器、备份销等磁石类的东西靠近磁性膜。因为这将会成为发生故障的原因。
注意 5：对于电磁标尺有朝向，所以请按下图的方向进行装贴。

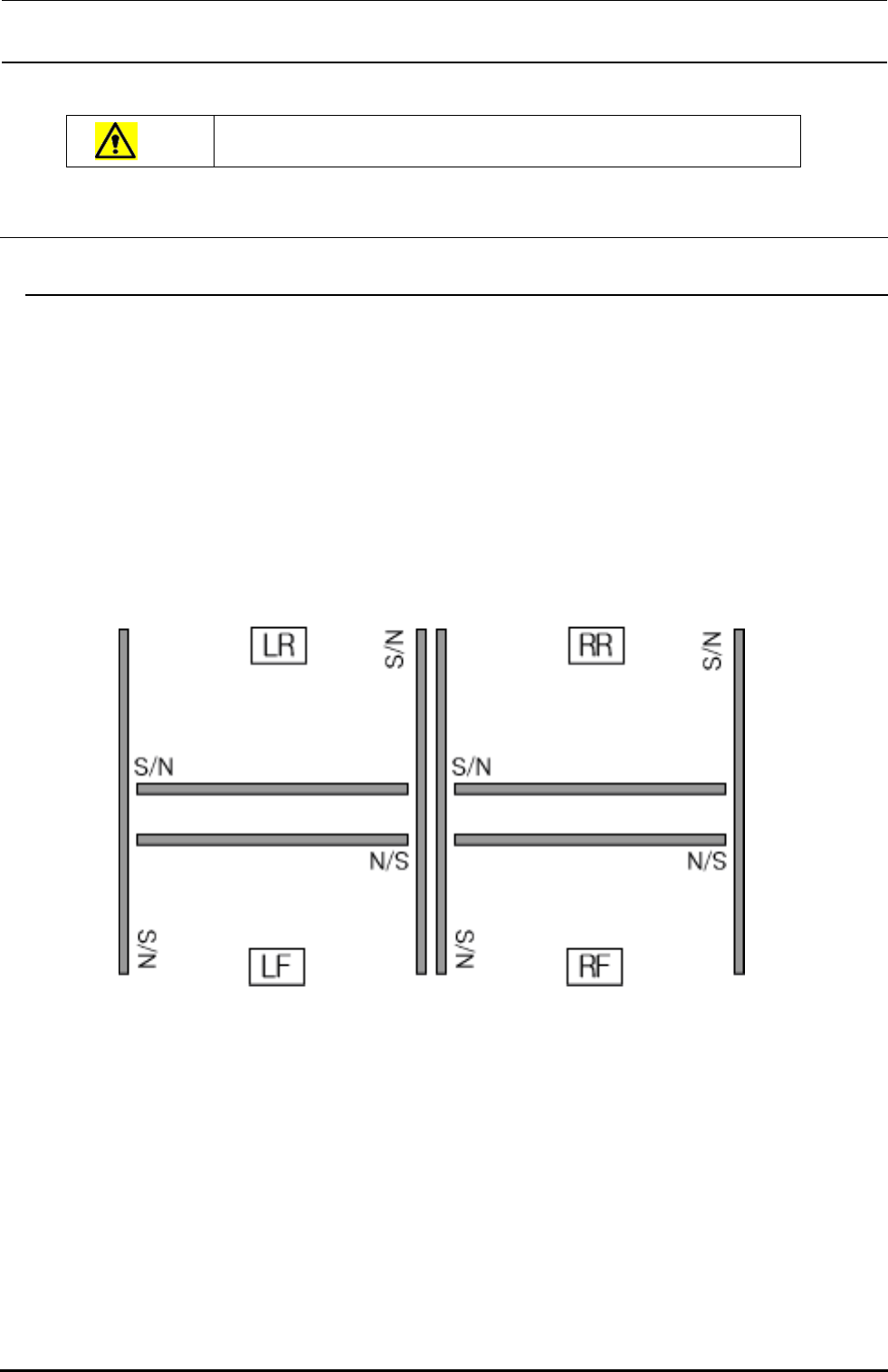

图 1-1-1 电磁标尺的贴装方向（主体上面图）
（※S/N：电磁标尺的串行号码）
Rev1.00
维修调整要领书
1-2
1-1-1． X轴磁性膜粘贴位置
1） 用 X_MSC 安装夹具一边指导，一边粘贴磁性膜。
贴装的开始位置是主体从上面看 X 束，在左侧有划线。以此划线为基准贴装电磁标尺。
电磁标尺的贴装位置（在贴装头移动方向的平行方向距离偏差）：规格值±0.1mm
图 1-1-1-1
X_MSC 安装夹具
（40069368）
