Rev1.00 维修调整要领书 13-5 （ EN 規格） 图 13-3-1-2 电源装置（ EN ） _R 构成图 ※ 在上图中把 PSU 前面保护罩朝左偏 ※ 电源装置（ EN ） _L 在内部构成上有若干不同之处，但 由于在外观图上与 13-3-1-1 的电源装置基本相同， 所 以在此就不再详细说明。 PSU 前面保护罩 （正面） （上面）
Rev1.00
维修调整要领书
13-4
13-3-1-2. 电源装置构成图
（STD 規格）

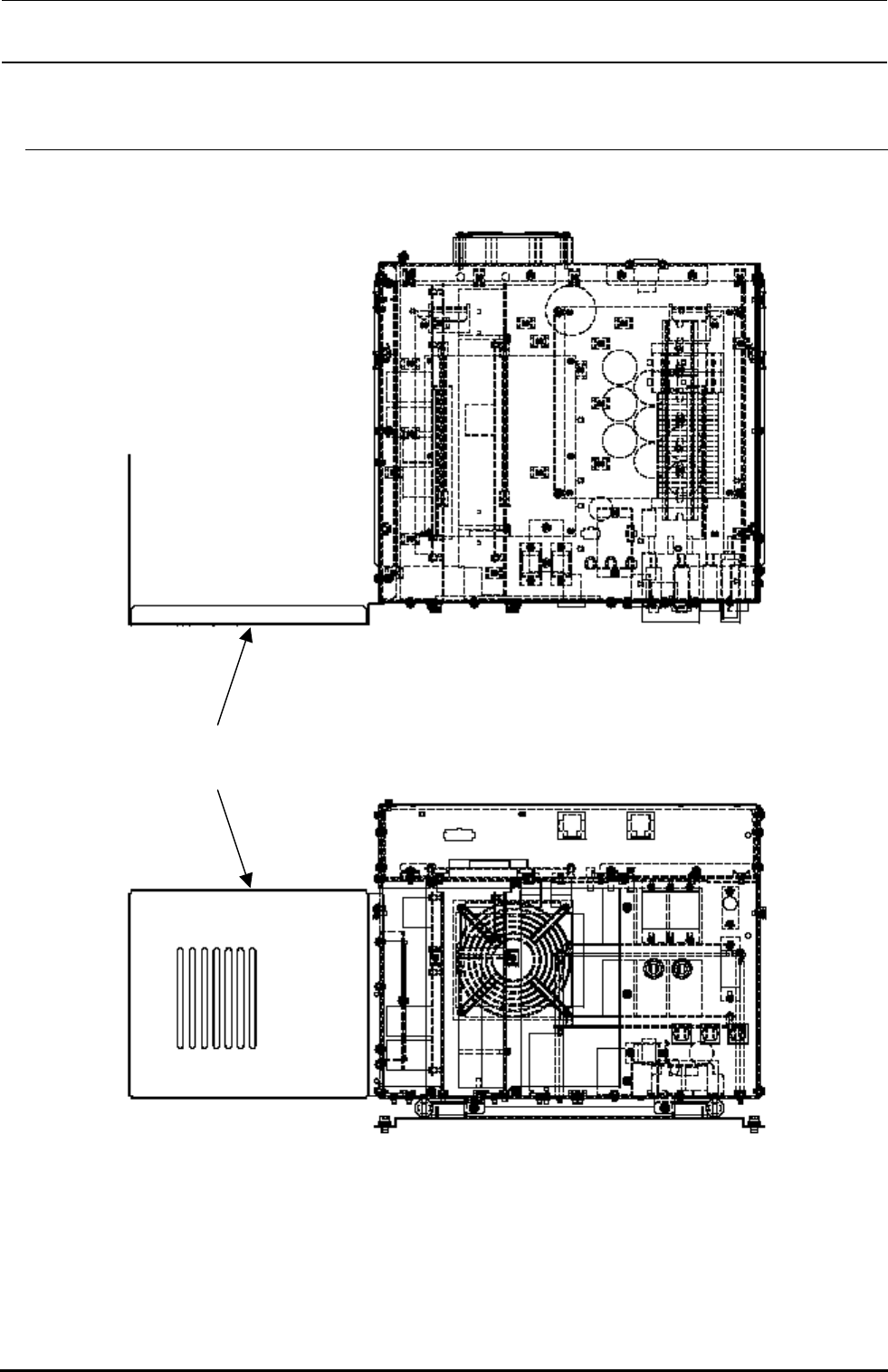

图 13-3-1-1 电源装置构成图
※ 在上图中把 PSU 前面保护罩朝左偏
PSU前面保护罩
（正面）
（上面）
Rev1.00
维修调整要领书
13-5
（EN 規格）

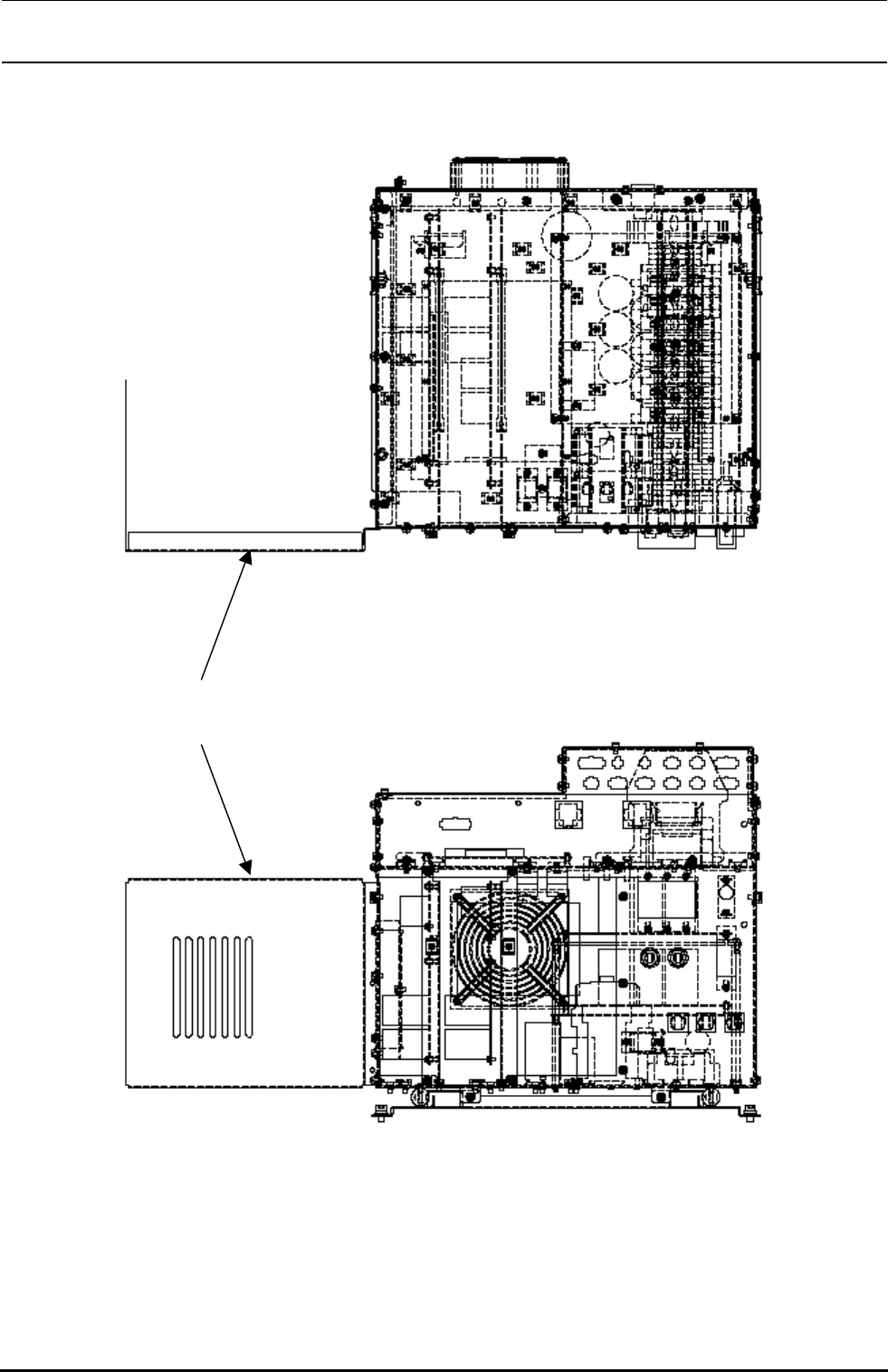

图 13-3-1-2 电源装置（EN）_R 构成图
※ 在上图中把 PSU 前面保护罩朝左偏
※ 电源装置（EN）_L 在内部构成上有若干不同之处，但
由于在外观图上与 13-3-1-1 的电源装置基本相同，所
以在此就不再详细说明。
PSU前面保护罩
（正面）
（上面）
Rev1.00
维修调整要领书
13-6
表 13-3-1-2 DC 电源装置＜零件表＞
No. 货号 品名 数量 备考
1 HA00524000E 电路保护器（12A） 1 CP7
2 HA00524000F 电路保护器（4A） 1 CP8
3 HA00524000G 电路保护器（20A） 1 CP6
4 HA00527000A 电路保护器（40A） 1 CP4
5 HA00542000C 电路保护器（10A） 1 CP2
6 HA00542000D 电路保护器（15A） 1 CP3
7 HA005570000 电路保护器（10A） 1 CP5
8 HA005600000 电路保护器（40A） 1 CP1
9 HB001100000 继电器 1 RL4
10 HB00128000C 继电器 1 RL1（仅 ST 规格）
11 HB001740000 继电器 1 RL1（仅 EN 规格）
12 HB001540000 继电器 2 RL2， 3
13 HB001540010 继电器插座 2 RL2， 3用
14 HM00033000A AC FAN 1
15 HX004820000 电源 +24V/500W 1 PS2
16 HX00542000B 电源 +24V/100W 1 PS4（仅 EN 规格）
17 HX00543000A 电源 +24V/300W 1 PS3
18 KX000000150 电源 +6V/75W 1 PS1
19 40047522 POWER PCB ASM 1
20 40047524 Zθ POWER PCB ASM 1
21 HA005300000 接触器 2 K1， 2（仅 EN 规格）
22 HA005300020
端子保护罩
2
K1， 2用（仅 EN 规
格）
